Midea M7, M7 Pro Handleiding

TECHNISCHE GEGEVENS

Waarschuwing voor batterij

1. Productmodel: M7/M7 Pro
2. Laadspanning host: 16,9 V
3. Nominale spanning host: 14,4 V
4. Nominaal vermogen host: 55 W
5. Model dockingstation: M7-DS
6. Ingang dockingstation: 100-240V~, 50-60Hz, 38W
7. Uitgang dockingstation: 16,9V , 2A
8. Batterijmodel: BP14452B
9. Nominale spanning batterij: 14,4V
10. Batterijcapaciteit: 5200mAh 74,88Wh
11. Laadlimietspanning: 16,8V

Jiangsu Midea Cleaning Appliances Co.,Ltd.
Add.: No.39 Caohu Avenue,
Xiangcheng District, Suzhou, Jiangsu, China
Importeur: JH ELECTRICAL AND APPLIANCE LIMITED
Adres van importeur: 372-376 Broadway,
Newmarket, Auckland, Nieuw-Zeeland

Opmerking: u kunt de instructies ook bekijken in de app.

STRUCTUUR VAN HET PRODUCT

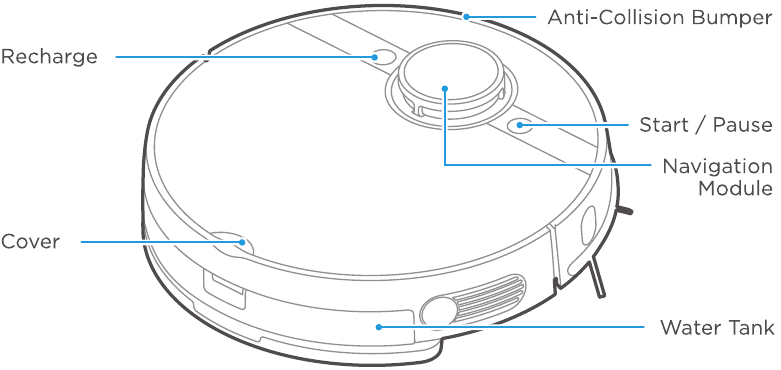

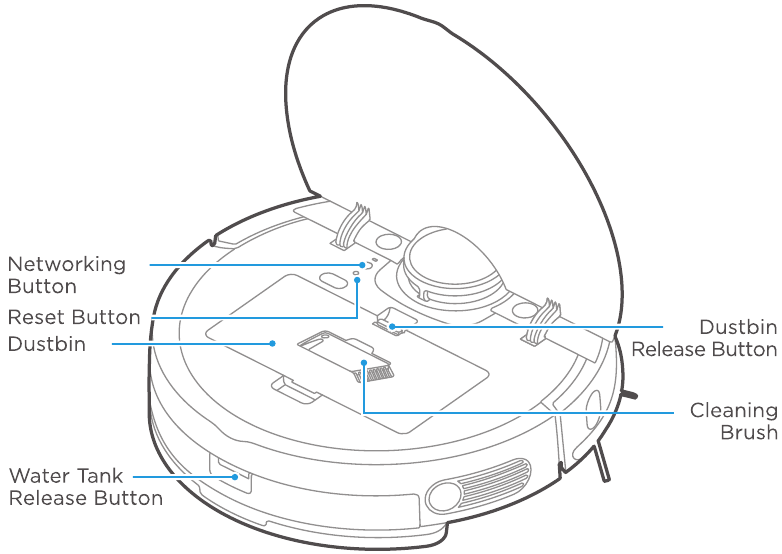

Beschrijving van montage en onderdelen

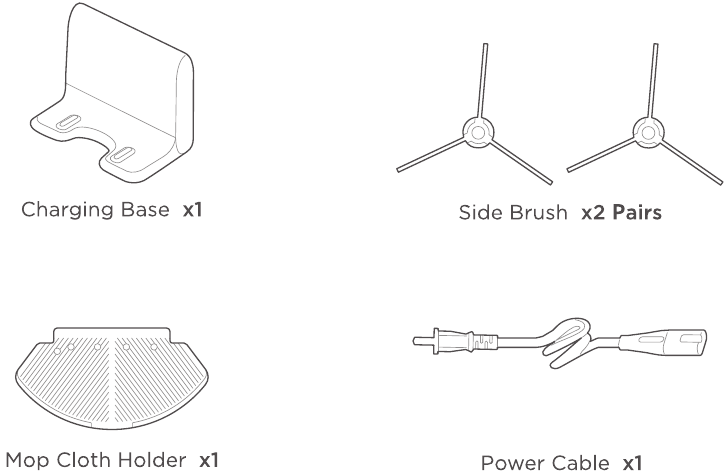

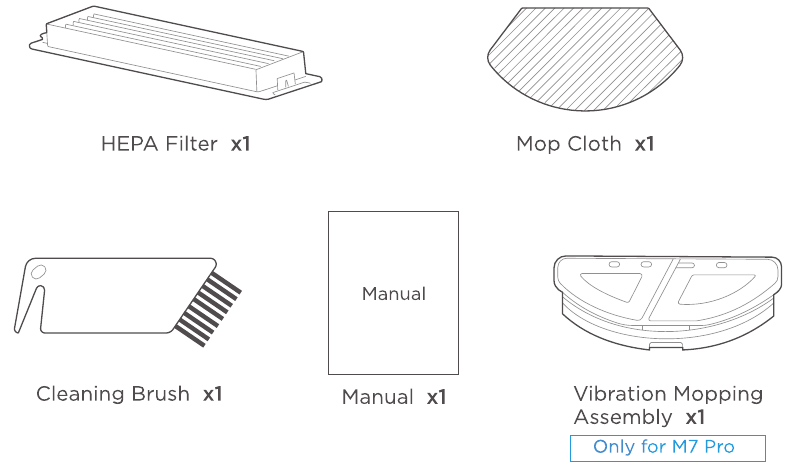

Onderdelenlijst

PRODUCTBEDIENING

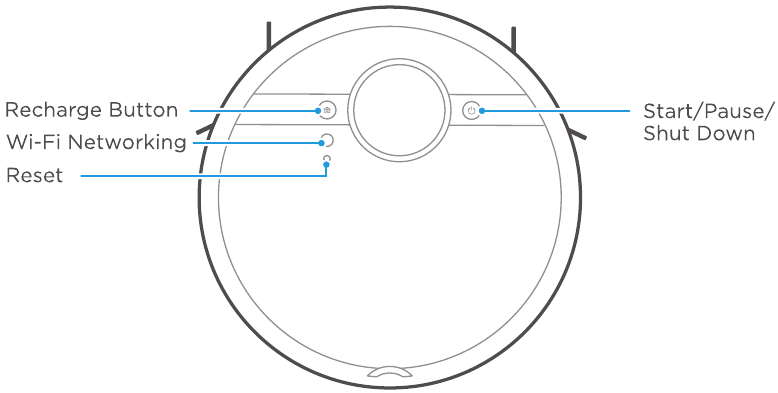

Functie van knoppen

Start/Pauze/Uitschakelen
Start: houd 3 seconden ingedrukt om een opstartgeluid te horen, waarna de machine wordt ingeschakeld.
Pauze: druk eenmaal en de machine stopt. Druk nogmaals en de machine begint weer te werken.
Uitschakelen: help alstublieft om de machine van het laadstation te verwijderen en houd vervolgens 3 seconden ingedrukt om een uitschakelgeluid te horen en de machine wordt uitgeschakeld.

Wi-Fi-netwerk
Druk 3 seconden in voor Wi-Fi-koppeling. Robot bevindt zich in de koppelingsstatus als het lampje knippert

Opladen
Kort indrukken om op te laden.

Resetten
Druk op "Reset" (Resetten) om de robot opnieuw op te starten als deze niet werkt.

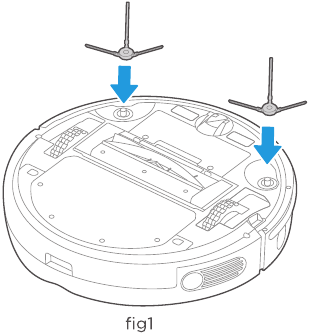

De zijborstels installeren

1. Draai het apparaat om.
2. Met het apparaat ondersteboven, lijnt u de zijborstel uit over de borstelpost. Houd de kleur van de zijborstels hetzelfde als die van elke borstelpost
3. Druk de zijborstel omlaag tot deze vastklikt.
4. Zorg ervoor dat de zijborstels vrij kunnen draaien.
5. Zie fig. 1


Het product opladen

1. Plaats het laadstation goed: Plaats het laadstation tegen een muur en verwijder alle obstakels rond het laadstation, zoals weergegeven in de onderstaande afbeelding.
   Plaats het laadstation niet op een tapijt en houd de omgeving droog. Help ook om de dweilhouder te verwijderen tijdens het opladen.

2. Zet de aan/uit-schakelaar aan.

3. Plaats de stofzuiger op het laadstation en zorg ervoor dat de laadcontacten elkaar raken. Er begint een wit lampje te knipperen, wat aangeeft dat de robot wordt opgeladen. Laad 12 uur op voor het eerste gebruik.


OPMERKING
Om de levensduur van de batterij effectief te verlengen, moet u:

1. Laad op voor het eerste gebruik;
2. Laad hem zo snel mogelijk op als de batterij bijna leeg is;
3. Als u het apparaat langere tijd niet gebruikt, laad de batterij dan volledig op en plaats hem op een geventileerde en droge plaats;
4. Laad de robot elke 3 maanden op als hij lange tijd niet wordt gebruikt om de batterij te beschermen;
5. Deze machine heeft een automatische oplaadfunctie. In sommige speciale gevallen (zoals een lege batterij, de machine zit vast, enz.) kan de hoofdeenheid mogelijk niet automatisch worden opgeladen.

Reinigen

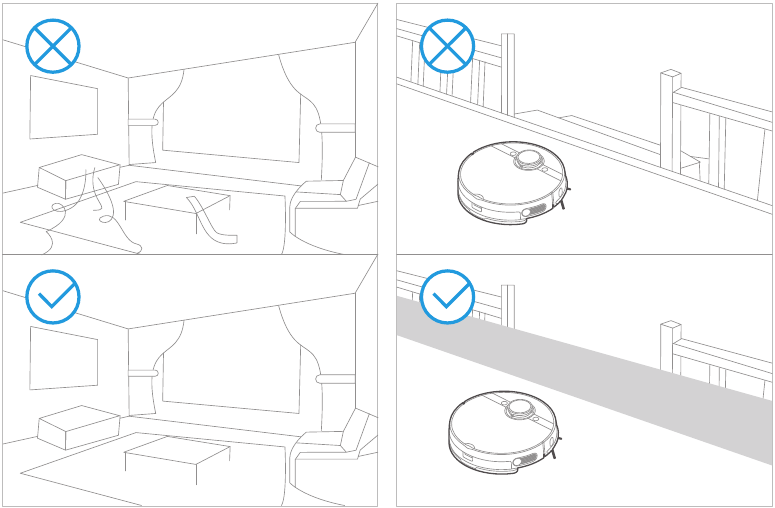

Ruim de draden en losse spullen op die op de grond verspreid liggen en verwijder waardevolle, breekbare items die gemakkelijk kunnen vallen voordat u gaat schoonmaken.
Als er een zwevende omgeving in het schone gebied is, gebruik dan objecten om te bevestigen en te blokkeren om mogelijke schade te voorkomen.

Het wordt aanbevolen om de veegrobot te volgen om enkele mogelijke problemen te vinden tijdens het eerste reinigingsproces. De robot kan daarna veel soepeler reinigen. Als bepaalde speciale gebieden niet hoeven te worden schoongemaakt of de robot vast kan komen te zitten, kunt u een verboden gebied of virtuele muur op de kaart in de APP toevoegen om te voorkomen dat de robot het bovenstaande speciale gebied betreedt.

OPMERKING

1. Gebruik uw robot niet op natte oppervlakken of oppervlakken met stilstaand water. Voordat u het product gebruikt op een kleed met kwastranden, vouw de randen van het kleed naar binnen.


Dweilen

1. Bevestig de dweil aan de dweilhouder.

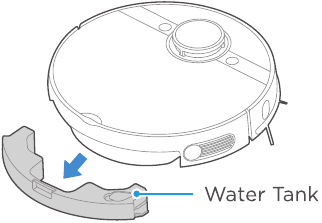

2. Druk op de knop op de tank en trek om te verwijderen.

3. Vul het water.

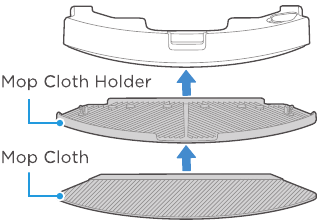

4. Bevestig de dweilhouder aan de watertank.

5. Plaats de watertank opnieuw in de stofzuiger.

6. Druk op " " om te beginnen met dweilen.


OPMERKING

1. Vul niet meer water dan het "Max"-niveau.
2. Het wordt aanbevolen om schoon water in de watertank te gebruiken. Gebruik geen wasmiddel in het water.
3. Reinig de dweil na het reinigen.
4. U hoort een klikgeluid wanneer de watertank correct is geïnstalleerd.
5. Verplaats de dweilhouder wanneer de robot wordt opgeladen.
6. Stel een virtuele muur in met de APP of rol het tapijt op als u niet wilt dat de robot op uw tapijt gaat dweilen.
7. Pas de waterstroom aan via de APP volgens uw behoefte.

De app gebruiken

OPMERKING
Als de naam of het wachtwoord van uw WiFi-thuisnetwerk is gewijzigd, moet u de verbinding met uw robotstofzuiger opnieuw tot stand brengen.

• App ondersteunt iOS 9.0 en hoger, Android 4.4 en hoger telefoon systeem versies, maar Pad apparaat wordt niet geaccepteerd; over het algemeen kan de telefoon systeem versie worden gecontroleerd door te klikken op "Settings-About Mobile Phone" in de mobiele telefoon.
• Dit model ondersteunt geen WEP-gecodeerde router;
• De netwerktoegangsconfiguratie van de reiniger vereist een WiFi-netwerk van 2,4 GHz frequentiebereik, 5 GHz frequentiebereik is momenteel niet compatibel;
• Configureer geen netwerktoegang in de oplaadstatus;
• WiFi is verplicht voor netwerktoegangsconfiguratie van de reiniger; zodra de netwerktoegang is geconfigureerd, kan App worden gebruikt in een WiFi/2G/3G/4G netwerkomgeving en kan de reiniger op afstand worden bediend;
• Als het wachtwoord van uw WIFI thuis is gewijzigd, wordt de reiniger offline weergegeven op App; zonder enige wijzigingen van het App-accountnummer, hoeft men slechts één keer de netwerktoegang voor de reiniger te configureren;
• Als anderen App willen gebruiken om dezelfde reiniger te bedienen, moeten ze worden uitgenodigd op App door de apparaateigenaar door het apparaat te delen met het account van de nieuwe gebruiker (op voorwaarde dat de genodigde App heeft gedownload en een account heeft geregistreerd);
• Het apparaat wordt verwijderd uit de apparatenlijst van de voormalige apparaateigenaar als een nieuwe accounteigenaar het apparaat succesvol verbindt;
• Zodra de reiniger succesvol is geconfigureerd voor netwerktoegang, zullen de volgende bewerkingen resulteren in het wissen van de WiFi-instellingen en is een secundaire netwerktoegangsconfiguratie vereist; Houd de netwerktoegangsconfiguratiesleutel op het apparaat langer dan 3 seconden ingedrukt en nadat een tikgeluid is gehoord, wordt alle Wi-Fi-informatie gewist;

1. Zorg ervoor dat de mobiele telefoon is verbonden met uw WiFi thuis.
2. Download de MSmartLife-app en registreer uw stofzuiger:
   1. Scan de QR-code of zoek naar de MSmartLife-app in de Apple of Google Play Store. Download de app.

2. Open de app en maak uw persoonlijke account aan. Volg de instructies op het scherm.


3. Voeg uw robotstofzuiger toe aan uw app
   Druk op de "+" ( + ) knop op het hoofdscherm van de app en selecteer M7/M7 Pro uit de beschikbare lijst met producten.
4. Verbind uw robot met uw WiFi
   Nadat u de robot hebt gemonteerd en ingeschakeld, houdt u de "WiFi" (WiFi)-knop 3 seconden ingedrukt totdat een pieptoon klinkt. Het WiFi-indicatielampje moet beginnen te knipperen. Volg de instructies in de app voor de volgende stappen.


OPMERKING
Zodra de netwerktoegang succesvol is geconfigureerd, bent u de eigenaar van deze reiniger en kunt u uw intelligente reiniger bedienen door toegang te krijgen tot de bedieningsinterface van de reiniger.

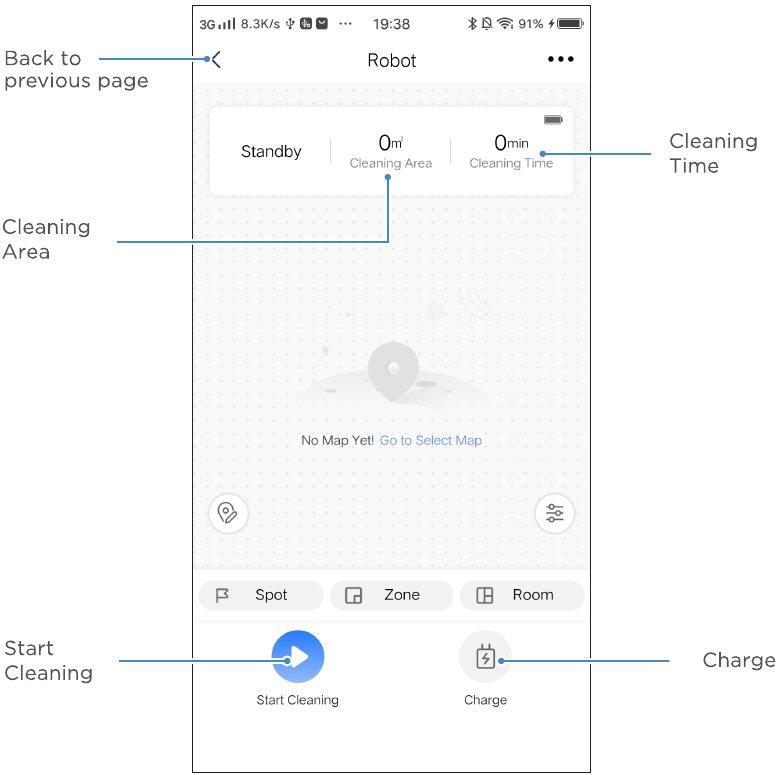

Snelgids voor de M-smartLife-app

OPMERKING
Als de wifi in uw huis onstabiel is, kan dit een bepaalde vertraging veroorzaken in de gerelateerde bewerkingen van de M-Smart App. (De inhoud van de MSmartLife App kan worden gewijzigd met de update van de producttechnologie. Raadpleeg de MSmartLife-interface voor meer informatie).

Opmerking: deze interface wordt later geüpgraded, deze interface is alleen ter referentie.

ONDERHOUD

De zijborstel reinigen

1. Controleer de zijborstel regelmatig op haar dat eromheen zit.
2. Reinig de zijborstel met het reinigingsgereedschap of een doek.

3. Als de zijborstel is vervormd door haar dat eromheen zit, verwijder de zijborstel dan door deze van de stofzuiger te trekken en plaats hem 5 seconden in warm water.

4. Als de zijborstel permanent beschadigd is, vervang deze dan door de reserveborstels.

De stofbak/spons en filter reinigen

OPMERKING
Leeg de stofbak na elk gebruik.

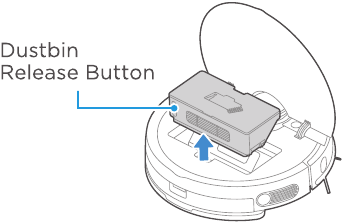

1. Druk op de ontgrendelingsknop van de stofbak om de stofbak uit de robot te verwijderen.

2. Druk op de ontgrendelingsknop van de stofbak om deze in een prullenbak te legen.

3. Het HEPA-filter bevindt zich aan de zijkant van de stofbak. Zorg ervoor dat de HEPA en de spons volledig droog zijn voor gebruik.

4. Plaats de stofbak terug in de robot.


De watertank reinigen

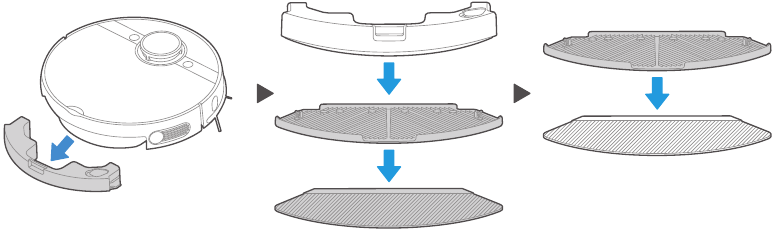

1. Zodra het dweilen is voltooid, drukt u op de ontgrendelingsknop van de watertank en trekt u om de watertank te verwijderen. Maak de dweilstukhouder los door ze uit elkaar te trekken.

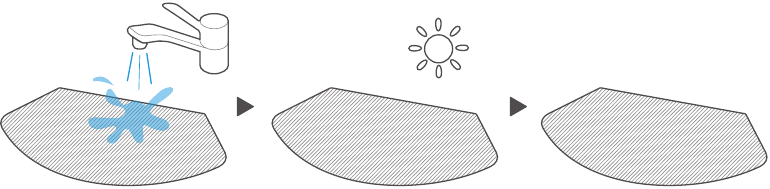

2. Was het dweilpad en droog het GRONDIG

3. Open de afdekking en giet het resterende water uit de watertank.

4. Veeg de watertank droog.
   Blootstelling aan zonlicht wordt niet aanbevolen.

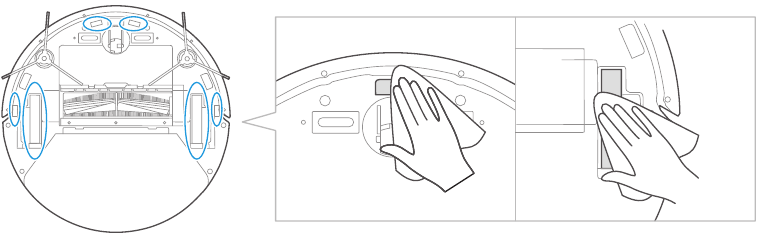

De sensor en het wiel reinigen

Veeg de sensor en wielen voorzichtig af met een zachte doek, zoals weergegeven in de rechter afbeelding.

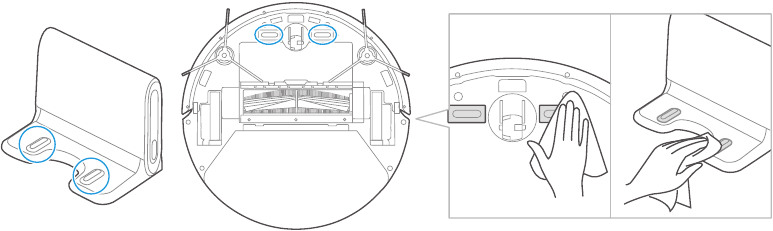

De oplaadterminal reinigen

Veeg de oplaadterminals op zowel de robot als het oplaadstation af met een zachte doek, zoals weergegeven in de rechter afbeelding.

De borstelrol reinigen

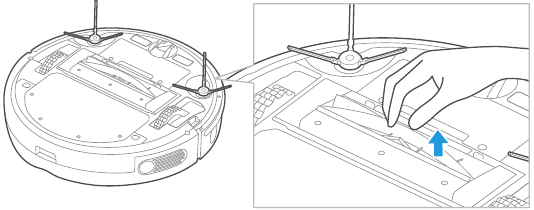

1. Trek aan het middelste gedeelte van de borstelrol om het te verwijderen.

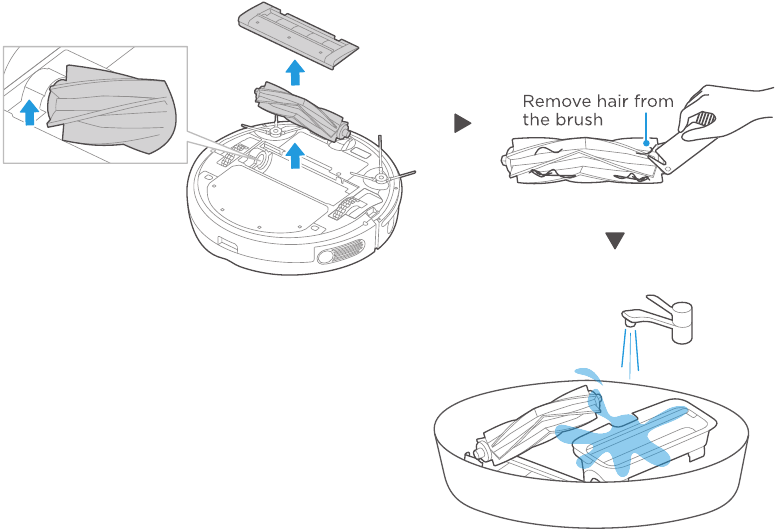

2. De borstelrol kan uit elkaar worden gehaald door aan het middelste deel te trekken. Vervolgens kunt u draden of haar dat rond de borstelrol is gewikkeld, reinigen met een schaar of de meegeleverde borstelreiniger.


OPMERKING
Als de zijborstels gekruld zijn, kunt u ze verwijderen en 30 seconden in warm water plaatsen en ze vervolgens grondig laten drogen. Gebruik ook regelmatig de borstelreiniger om stof, vuil en haar van de zijborstels te verwijderen. Het borstelrolframe kan ook worden verwijderd en gereinigd door het eruit te tillen. Wanneer u het terugplaatst, zorg er dan voor dat de kant met de rubberen flap zich aan de dichtstbijzijnde kant van de stofbak bevindt.
Reinig telkens wanneer u uw stofbak leegt, tegelijkertijd uw filter

Veelgestelde vragen

Raadpleeg de volgende tabel in geval van een storing.

2400-2483.5MHz, WIFI MAX RF VERMOGEN: 20 dBm,
BLUETOOTH MAX RF VERMOGEN: 10 dBm

VEILIGHEIDSINSTRUCTIES

Waarschuwing voor de machine

1. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
2. De stekker moet uit het stopcontact worden gehaald voordat het apparaat wordt gereinigd of onderhouden. Schakel het apparaat uit voordat u het reinigt of onderhoudt.
3. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een speciale montage die verkrijgbaar is bij de fabrikant of zijn servicevertegenwoordiger.
4.
   Gebruik voor het opladen van de batterij alleen de afneembare voedingsunit die bij dit apparaat is geleverd.
   Gebruik alleen met M7-DS voedingsunit.
5. Dit apparaat bevat batterijen die alleen door vakbekwaam personeel kunnen worden vervangen.
6. Breng de slimme robot niet in de buurt van een warmtebron, straling of brandende sigarettenpeuken. Het is ten strengste verboden om de volgende objecten op te zuigen:
   1. Alle vloeistoffen zoals water en oplosmiddelen;
   2. Kalk, cementstof en ander bouwstof en afval;
   3. Warmte genererende objecten, zoals niet-gedoofde koolstofpeuken, sigarettenpeuken;
   4. Scherpe fragmenten, zoals glas, enz.;
   5. Ontvlambare en explosieve artikelen, zoals benzine- en alcoholproducten.
7. Verwijder voor gebruik alle breekbare voorwerpen van de vloer (zoals glazen, lampen, enz.) en voorwerpen die verstrikt kunnen raken in de zijborstel, rolborstel en aandrijfwielen (zoals draden, gordijnen en andere gemakkelijk verstrikt rakende materialen).
8. Let op uw haar en vermijd verstrikking in wielen of rolborstels bij het gebruik, reinigen en onderhouden van de robot.
9. Gebruik dit product niet op een hoogte van meer dan 2000 meter

Waarschuwing voor dockingstation

1.
   "BELANGRIJKE VEILIGHEIDSINSTRUCTIES - BEWAAR DEZE INSTRUCTIES" en "GEVAAR - OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, VOLG DEZE INSTRUCTIES ZORGVULDIG".
2. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
3. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
4. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
5. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een speciale montage die verkrijgbaar is bij de fabrikant of zijn servicevertegenwoordiger.
6. Dockingstation is alleen van toepassing op het product M7/M7 Pro.
7.
   De batterijlader (Dockingstation) is niet bedoeld om niet-oplaadbare batterijen op te laden.

	[symbol IEC 60417-5957 (2004-12)]	Alleen voor gebruik binnenshuis
	[symbol IEC 60417-5031 (2002-10)]	gelijkstroom
		tijdvertragende miniatuur zekeringlink waarbij X het symbool is voor de tijd/stroom karakteristiek zoals gegeven in IEC 60127
	[symbol IEC 60417-5032 (2002-10)]	wisselstroom
	[symbol IEC 60417-5172 (2003-02)]	klasse II apparatuur

Jiangsu Midea Cleaning Appliances Co.,Ltd.
Add.: No.39 Caohu Avenue,
Xiangcheng District, Suzhou, Jiangsu, China
Importer: JH ELECTRICAL AND APPLIANCE LIMITED
Adres van importeur: 372-376 Broadway,
Newmarket, Auckland, New Zealand
