Installatie
Losse onderdelen
Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
Omschrijving
Geen onderdelen vereist
Sensormodule
Bout
Moer
Ring
Montagebeugel
Kabelboom
Zekering
Hellingsticker
Zekeringensticker
Geen onderdelen vereist
Geen onderdelen vereist
Bepaal vanuit de normale bedieningspositie de linker-
en rechterzijde van de machine.
De machine voorbereiden
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Schakel de aftakas uit en laat de werktuigen
zakken.
3.
Stel de parkeerrem in werking.
4.
Zet de motor af en verwijder het sleuteltje.
5.
Wacht totdat alle bewegende onderdelen tot
stilstand zijn gekomen.
6.
Laat de onderdelen van de machine afkoelen.
De set monteren
De sensormodule monteren
1.
Bevestig de sensormodule met 2 bouten, 2
ringen en 2 moeren aan de montagebeugel
(Figuur
1).
Hoeveel-
heid
–
De machine voorbereiden.
1
2
2
2
De set monteren.
1
1
1
1
De sticker aanbrengen.
1
–
De sensor kalibreren.
–
De machinesoftware bijwerken.
1. Moer
2. Montagebeugel
3. Sensormodule
2.
Draai het bevestigingsmateriaal vast met een
torsie van 4,2 N·m.
2
Gebruik

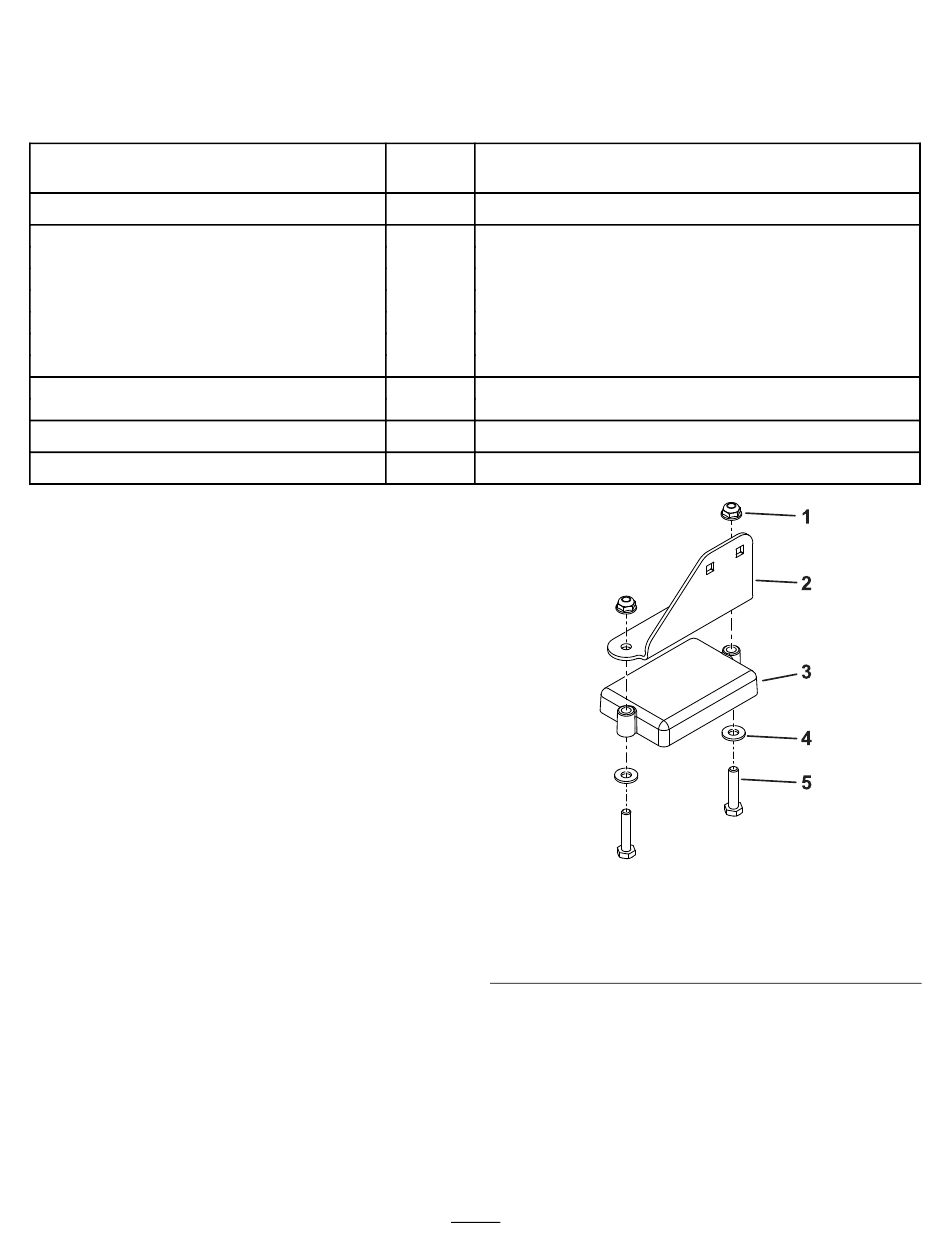

Figuur 1
4. Ring
5. Bout
