SCSI-kabels aansluiten (ESL9326SL en ESL9595)
Gezien vanaf de achterkant van de library, sluit u de SCSI-kabels en jumpers aan zoals
weergegeven in afbeelding 2-4. De aanbevolen kabelconfiguraties zijn voor een
library met zestien drives.
OPMERKING: ESL9326 en ESL9595 Serie tapelibrary's zijn voorzien van interne SCSI-kabels
en terminators voor een configuratie van twee tapedrives per SCSI-bus. De accessoireset van
de tapelibrary bevat extra SCSI-jumperkabels en terminators voor aansluiting van maximaal
vier tapedrives per SCSI-bus.
1
T
T
T
T
1
Terminators
(8 posities)
2
Tapedrivekolom 1
3
Roboticacontroller

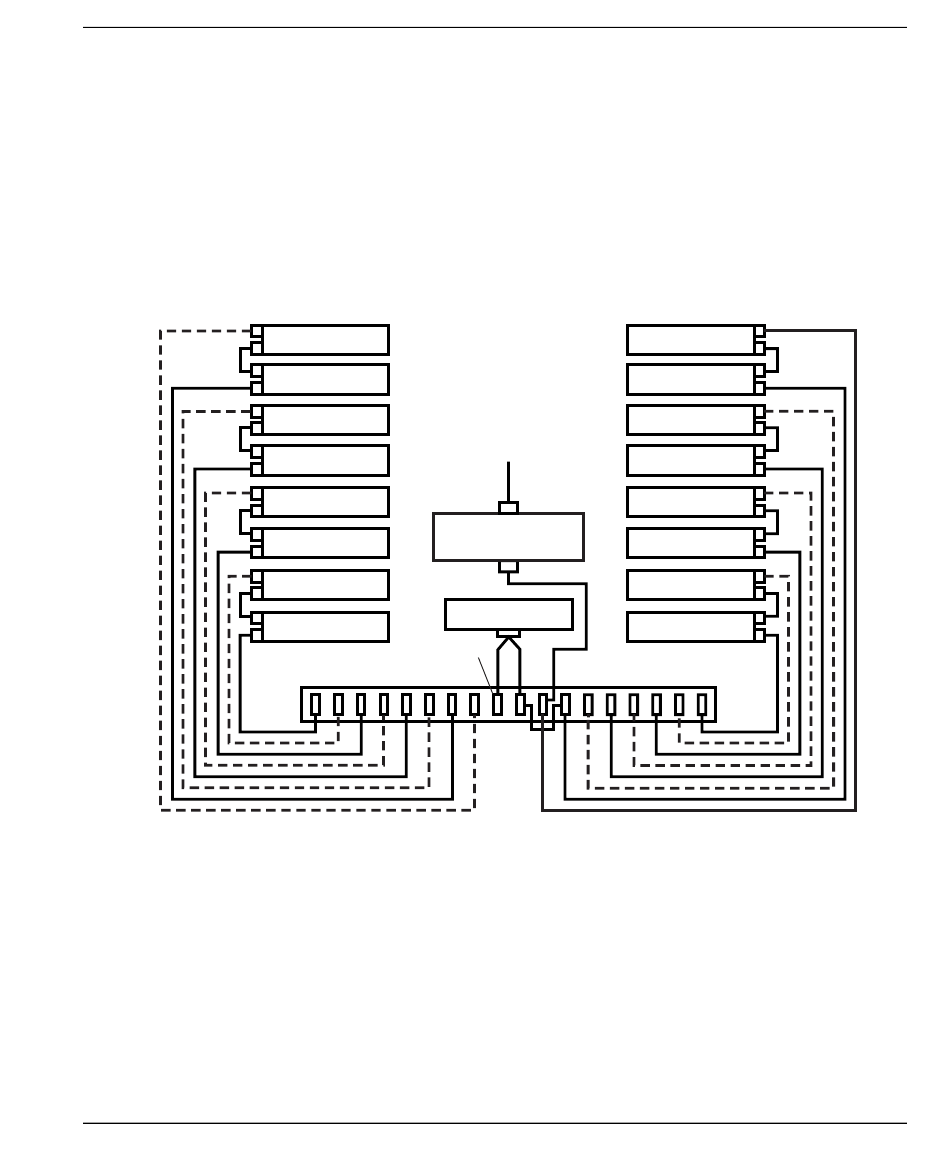

Afbeelding 2–4: Kabelconfiguratie voor een LVD library met zestien tapedrives
(ESL9326SL, ESL9595SL en ESL9595L1)
ESL9000 serie tapelibrary gebruikershandleiding
2
TD # 8
TD # 9
TD # 10
TD # 11
TD # 12
TD # 13
TD # 14
TD # 15
1
SCSI
P
O N M L K J I
4
Tapedrivekolom 0
5
LVD
SCSI-busextender
6
Busingang 1
Tapelibrary voorbereiden voor ingebruikneming
TD # 0
TD # 1
TD # 2
6
TD # 3
TD # 4
5
TD # 5
TD # 6
3
TD # 7
SCSI
A B C D E F G H
Q R
SCSI
4
T
T
T
2–7
