De machine van de pallet ne men.
10mm

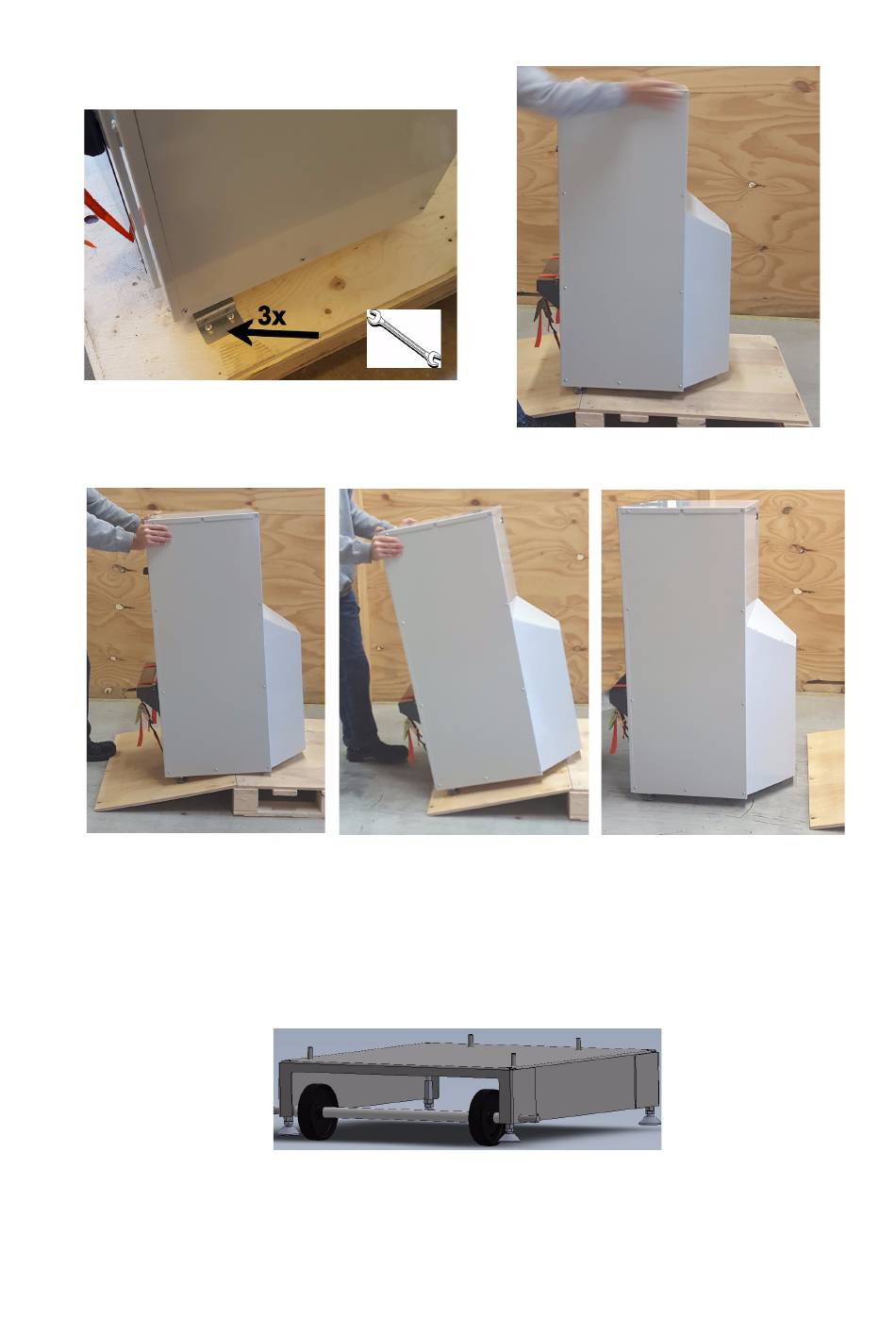

Figuur 5-9: Verwijder de drie bevestigingsplaatjes; één aan
Figuur 5-10: Pak de voorzijde van de machine vast.
weerszijden en één aan de achterzijde.
Figuur 5-11: Schuif de machine rustig over
TM
Figuur 5-12: Kantel de verfschudder een
Figuur 5-13: Schuif de COROB
EVOshake
de helling.
beetje om hem gemakkelijker over de helling
500 langzaam op de vloer.
te verplaatsen.
Als de verfschudder is toegerust met een verhoger, een stander aan de onderzijde, kan hij met behulp van de extra
wielen eenvoudig van de pallet genomen worden. Daarna
1. Verplaats de verfschudder naar zijn werkplaats met inachtneming van de locatievereisten vermeld op pagina 10.
2. Verwijder de as en de wielen.
1
2
1
Figuur 5-14: De stander met extra wielen (1)
en een as (2).
3. Stel de vier steunvoetjes zo af dat de verfschudder stabiel staat.
4. Zorg ervoor dat de verfschudder waterpas staat. De verfschudder mag 2-3 mm achterover gekanteld worden.
- 12 -
COROB
TM
EVOshake 500
