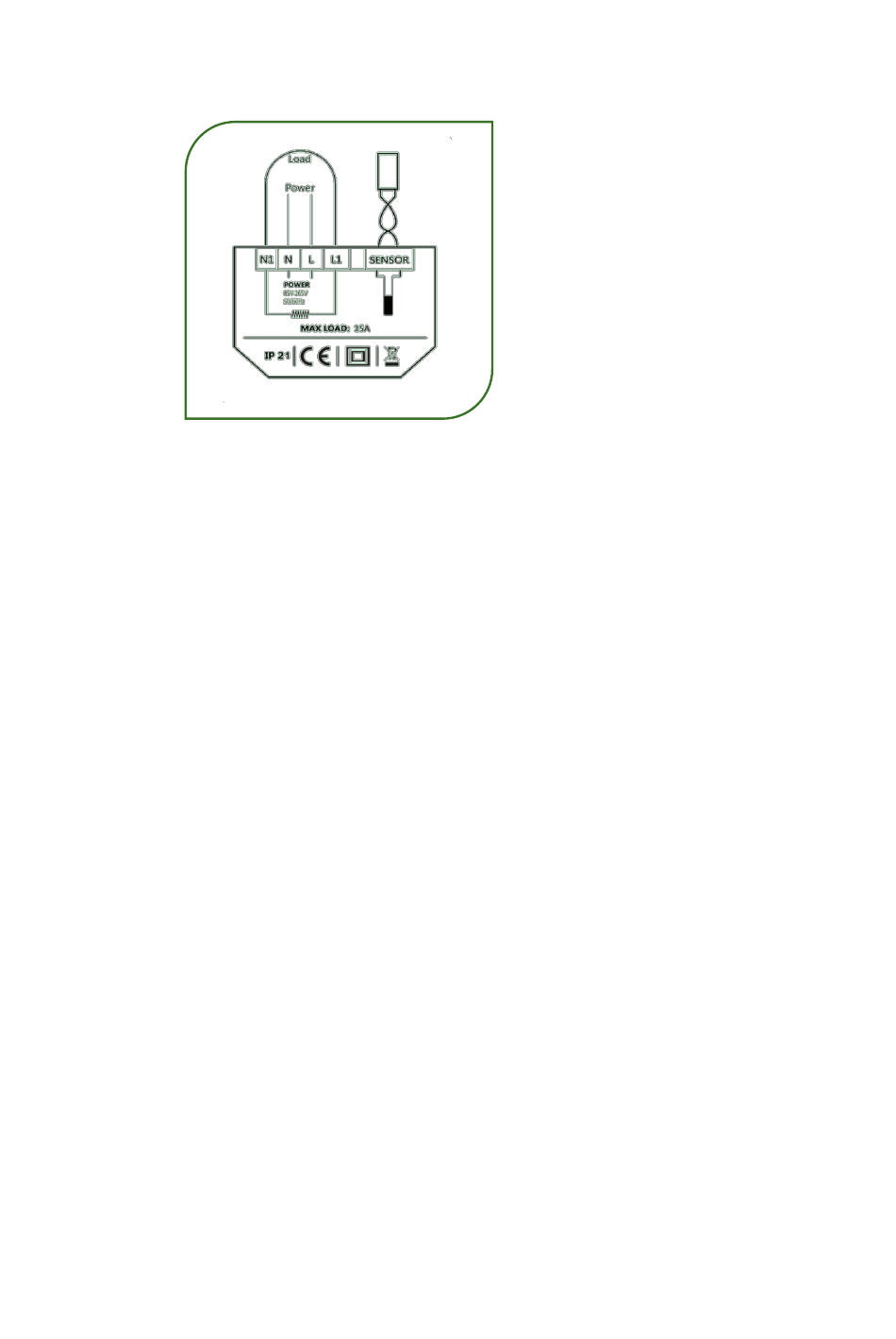

Schakelschema
LET OP: SCHAKEL ALTIJD DE STROOM UIT WANNEER U DE BEKABELING HANTEERT.
Realiseer beide aansluitingen:
Aansluiting op het verwarmingselement of vloerverwarming:
N1: Nulldraad van verwarmingselement (blauw)
L1: Fase draad van verwarmingselement (bruin)
Let op: de maximale belasting van de thermostaat bedraagt 15A (3300 Watt)
Aansluiting op de huisaansluiting (230V):
N: Null draad (blauw)
L: Fase draad (bruin)
Sensor: plaats hier de vloersensor. (Let op verplicht bij toepassing in combinatie met vloerverwarming)
De aardedraad (geel/groen) schakelt u buiten de thermostaat om op de aarde draad van het huis
(niet van toepassing bij infrarood vloerverwarming)
