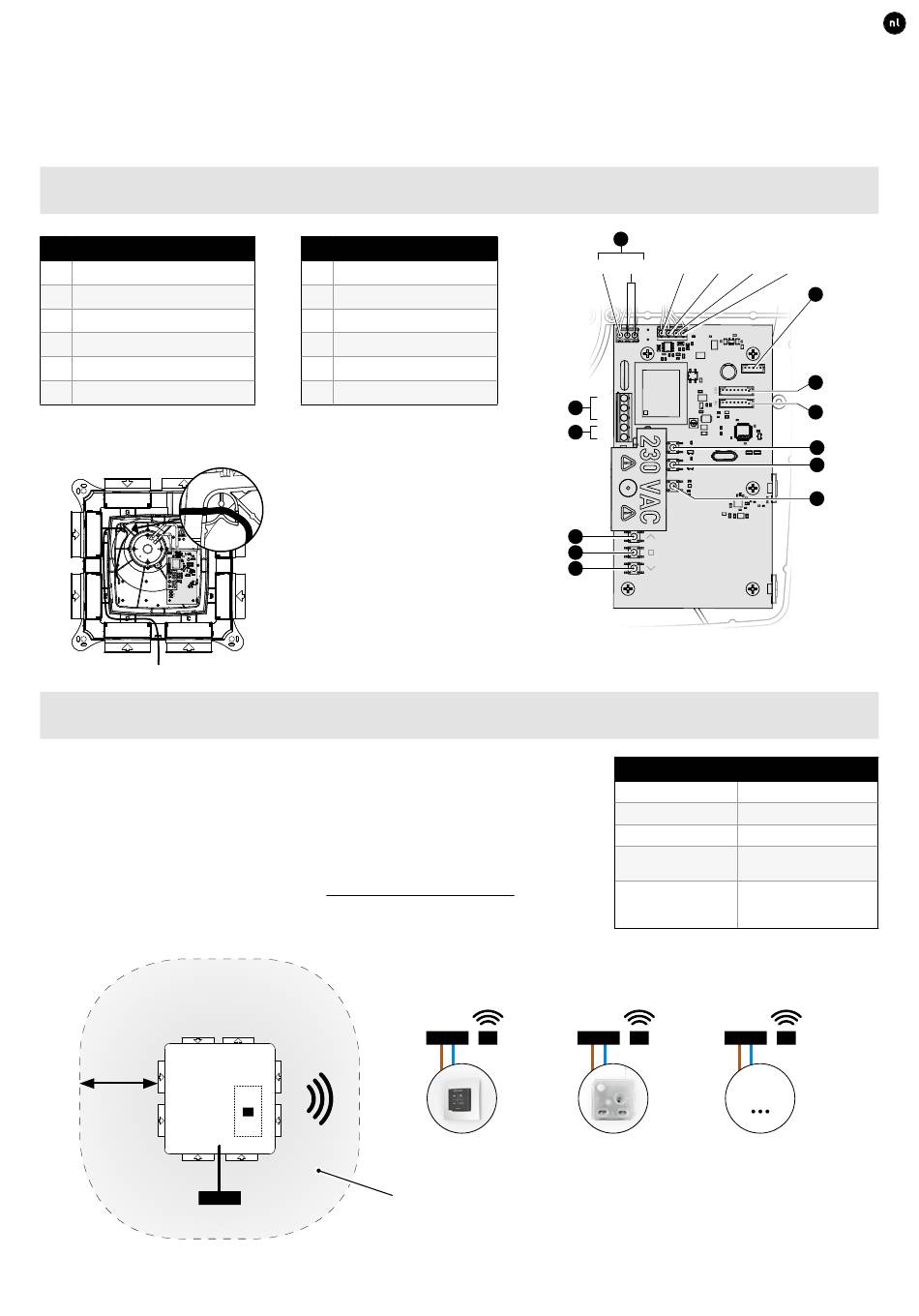

04 Bekabeling
04.A Aansluitingen & knoppen
AANSLUITINGEN
1
Power 230 VAC
2
Perilex
3
Vocht Boxsensor
4
CO
Boxsensor
2
5
Duco Network Tool
6
Fan
De afbeelding en de aansluitingen kunnen variëren afhankelijk van de uitvoering van het product� Verkeerd
aansluiten of het niet volgen van de voorschriften kan schade toebrengen aan de aangesloten toestellen�
HIGH
LOW
INST
04.B Bekabelingsschema
De DucoBox Silent communiceert met 'slave' componenten via een draadloze (RF)
verbinding� RF-componenten hebben een maximaal bereik van 350 meter in vrij
veld� In een gebouw zal deze afstand door obstakels veel kleiner zijn� Houd daarom
rekening met objecten zoals muren, beton en metaal� Alle 'slave' componenten
(uitgezonderd de batterijgevoede) doen ook dienst als repeater� Signalen van
componenten die geen (sterke) verbinding met het 'master' component kunnen
maken, worden automatisch via maximaal één ander component (=hoppunt)
doorgestuurd� Raadpleeg het informatieblad RF communicatie (L8000001) op
www�duco�eu voor meer info�
≥ 30 cm
DucoBox
Silent
230 VAC
KNOPPEN
A
UP
B
ENTER
C
DOWN
D
HIGH
E
LOW
F
INST
Trekontlasting
Het is verplicht de voedingska-
bel in de voorziene gleuf te be-
vestigen zoals aangeduid op de
tekening alvorens de Ducobox
met spanning te voeden�
RF
Bedieningsschakelaar
RF-obstakelvrije zone
Plaats geen RF-storende obstakels of andere toestellen met RF-verbinding in
een straal van minstens 30 cm rond de RF-component� Hieronder begrijpen
wij voorwerpen als wasmachines, droogautomaten, strijkplanken etc�
PE
L
N
1
PE
L
2
L
A
B
C
230 VAC
RF
230 VAC
Schakelcontact
L0001779 Installatiehandleiding DucoBox Silent (Revisie M | 17.07.2019)
NEDERLANDS
6
230 VAC
Blauw
Geel
Rood
1
2
3
HIGH
HIGH
LOW
LOW
INST
INST
DUCO RF
Voeding
Bekabeling
Frequentie
350 m in vrij veld
Maximum afstand
(kleiner door obstakels)
Tot 25 draadloze
Maximum
componenten in
componenten
één systeem
RF
230 VAC
Max 25 RF componenten
Wit
5
4
3
D
E
F
230 VAC
1,5 mm²
868 Mhz
RF
5
