Toepassingsvoorbeelden
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
29
D IN
D IN
32
D IN
33
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

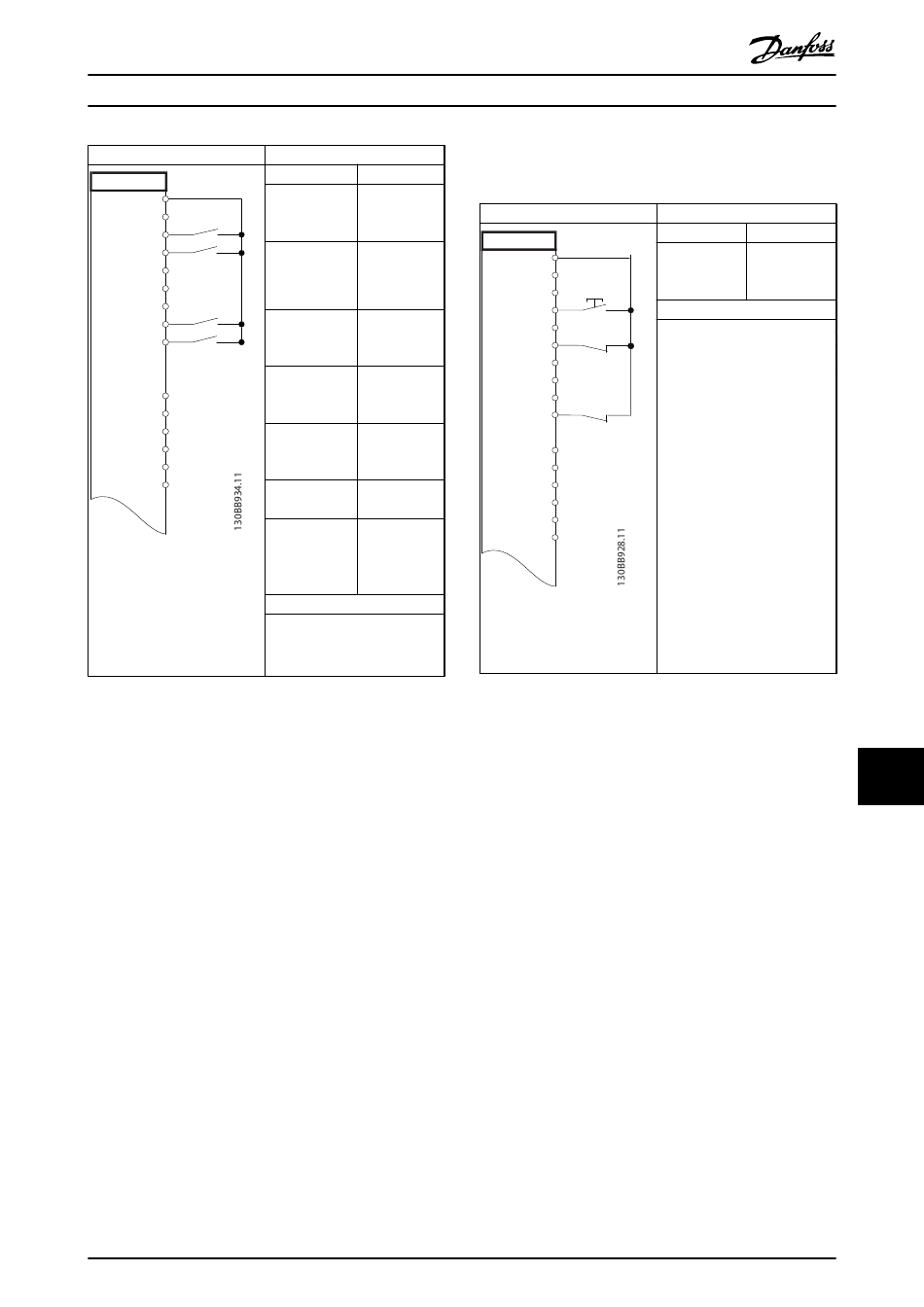

Tabel 12.7 Bedradingsconfiguratie voor Start/stop met
omkeren en 4 vooraf ingestelde toerentallen
MG16C310
Design Guide
Parameters
Functie
Instelling
Parameter 5-10
[8] Start
Terminal 18
Digital Input
Parameter 5-11
[10] Omkeren*
Terminal 19
Digital Input
Parameter 5-12
[0] Geen
Terminal 27
functie
Digital Input
Parameter 5-14
[16] Ingest. ref.
Terminal 32
bit 0
Digital Input
Parameter 5-15
[17] Ingest. ref.
Terminal 33
bit 1
Digital Input
Parameter 3-10
Preset Reference
Ingest. ref. 0
25%
Ingest. ref. 1
50%
Ingest. ref. 2
75%
Ingest. ref. 3
100%
* = standaardwaarde
Opmerkingen:
Danfoss A/S © 11/2017 Alle rechten voorbehouden.
12.4 Bedradingsconfiguratie voor een
externe reset na alarm
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabel 12.8 Bedradingsconfiguratie voor een externe reset na
alarm
Parameters
Functie
Instelling
Parameter 5-11
[1] Reset
Terminal 19
Digital Input
* = standaardwaarde
Opmerkingen:
215
12
12
