Instructies voor de installateur
3.18 - AANSLUITINGEN OP DE
ROOKGASAFVOER
De rookgasafvoer is essentieel voor het goed functioneren
van de ketel. Bij de condenserende ketel komen de rookgas-
sen met een zeer lage temperatuur uit de rookgasafvoer. Het
is daarom noodzakelijk om gebruik et maken van een corro-
sie- en rookgascondensaatbestendige rookgasafvoer. De ver-
schillende
pijpstukverbindingen moeten goed afsluiten en voorzien zijn
van goede pakkingen om condenslekkage of luchtinlaat te
voorkomen. Houd voor de diameter en hoogte van de schoor-
steen rekening met de plaatselijke regelgeving.
Voor het dimensioneren volg de instructies in pr EN 13384
Om bevriezing te voorkomen mag de temperatuur van de
binnenzijde van de rookgasafvoer over zijn totale lengte niet
onder de 0 °C komen. Om het condensatie proces in de ketel
goed te laten verlopen is het noodzakelijk een
condensaatafvoer te installeren.
Bij selectie van de het materiaal van de rookgasleiding is het
noodzakelijk
dat
verbrandingsproducten in klasse W1 conform de EN 1443,
zoals bij roestvaststalen - en kunststofleidingen.
Zoals PVDF (polyvinildimethylfluorure) of PPS (polypropylene
transparant) gecertificeerd voor gebruik in deze
omstandigheden. Andere materialen en afmetingen kunnen
alleen gebruikt worden als deze dezelfde karakteristieken
kunnen garanderen.

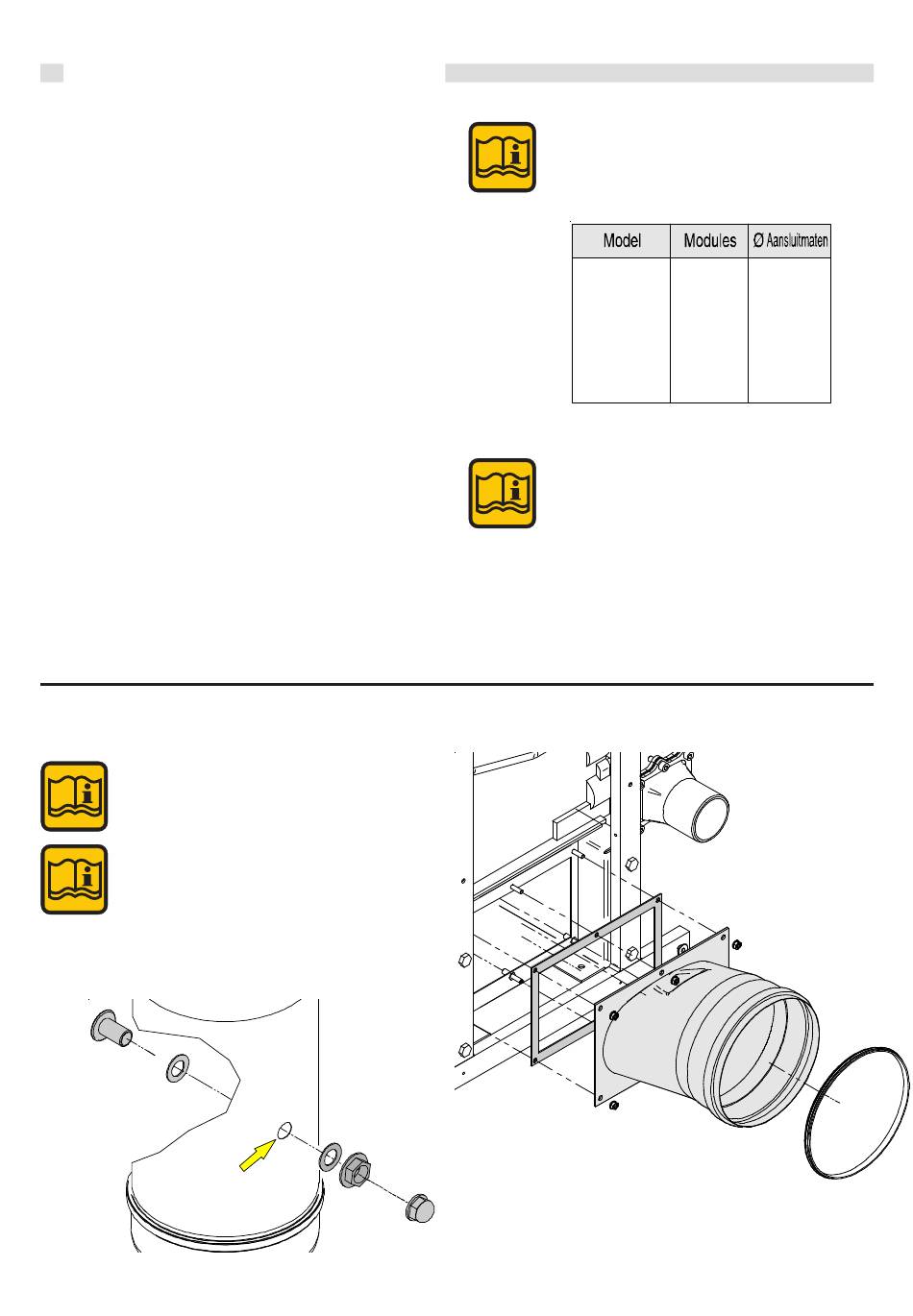

3.19 - MANIFOLD AANSLUITINGEN
uitlaatgassen
Om de rookgascollector te bevestigen dient er
gebruik gemaakt te worden van moeren en
ringen welk meegeleverd zijn.
Het inspectienippel moet zich op het eerste
rechte stuk binnen 1 meter van de ketel
bevinden. Voor het uitvoeren van metingen bij
rookgas inspectie. Maak een gat Ø 21 mm in
het rookkanaal, en monteer het inspectienippel
volgens onderstaande afbeelding.
Ø21 mm
26
deze
bestand
is
De fabrikant is niet verantwoordelijk voor fouten
in de installaties en het niet nauwkeurig opvolgen
van de instructies in de handleiding.
GEBRUIK
uitvoering (C63)
tegen
De ketel kan worden geïnstalleerd met behulp van een
optionele kit om verbrandingslucht van buiten de kamer te
halen. (C63) Bij vragen over een gesloten uitvoering kunt u
contact opnemen met Geveke Technical Solutions.
100
2
150
150
3
150
200
4
150
250
5
200
300
6
200
350
7
200
als
gesloten
