KA01658F

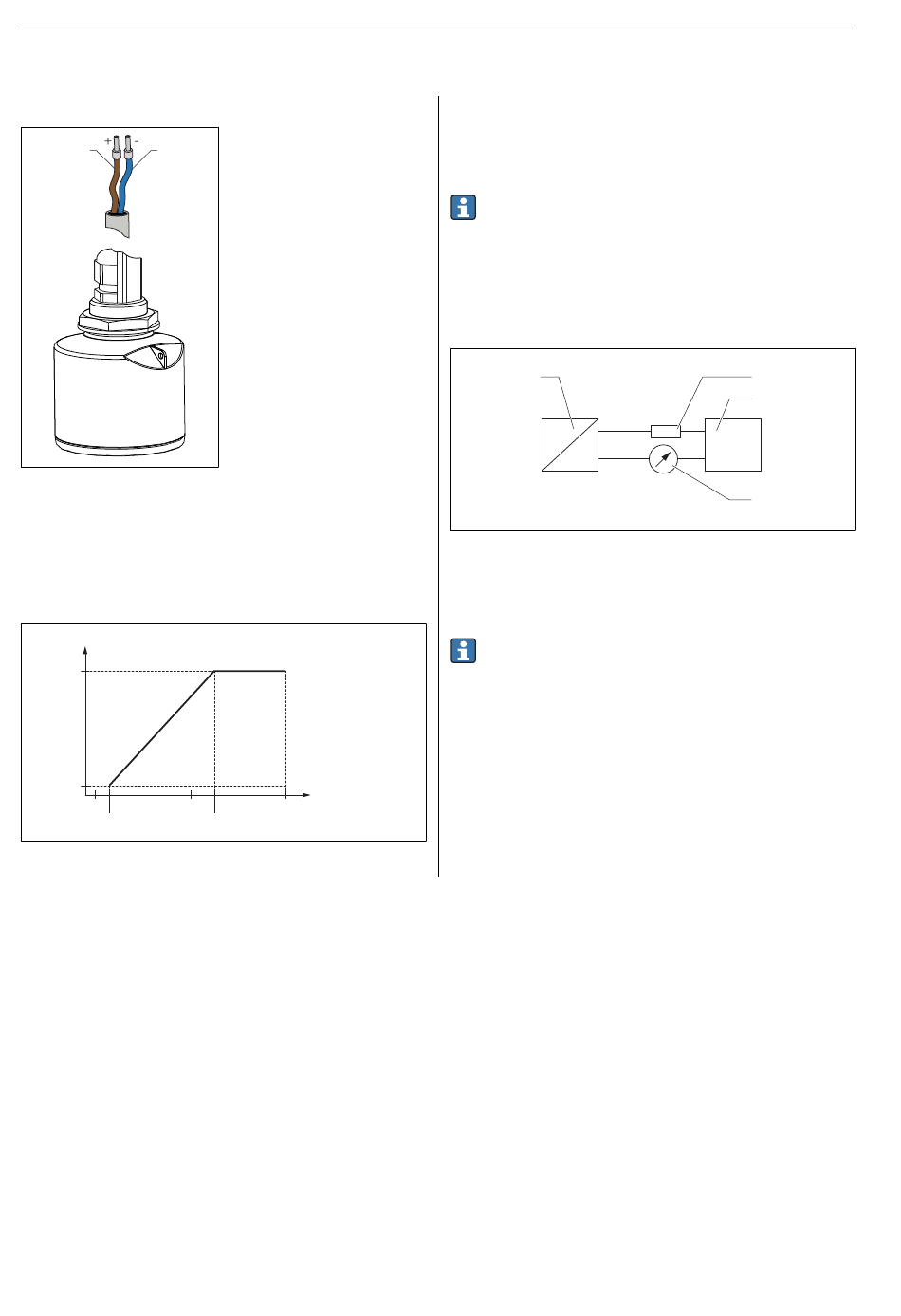

Elektrische aansluiting
Kabeltoekenning
1
2
2
Kabeltoekenning
1
Plus, bruine ader
2
Minus, blauwe ader
Voedingsspanning
10,5 ... 30 V
DC
Er is een externe voedingsspanning nodig.
R [ ]
W
500
0
10
20
10.5
3
Maximale belasting R, afhankelijk van de voedingsspanning U
voedingseenheid
2
U 0 [V]
30
21.75
van de
0
Batterijvoeding
De draadloze Bluetooth®-communicatietechnologie van de sensor kan worden
uitgeschakeld om de levensduur van de batterij te verlengen.
Potentiaalvereffening
Er zijn geen speciale maatregelen nodig voor de potentiaalvereffening.
Bij Endress+Hauser kunnen verschillende voedingen als accessoire
worden besteld.
Aansluiten van het instrument
Blokdiagram 4 ... 20 mA HART
Aansluiting van het instrument met HART-communicatie, voedingsbron en
4 ... 20 mA display
1
+
Y
I
-
4
Blokdiagram van HART-aansluiting
1
Meetinstrument met HART-communicatie
2
HART communicatieweerstand
3
Voedingsspanning
4
Multimeter of stroommeter
De HART-communicatieweerstand van 250 Ω in de signaalkabel is altijd
nodig in geval van een voeding met lage impedantie.
De spanningsval waar rekening mee moet worden gehouden is:
Max. 6 V voor 250 Ω communicatieweerstand
2
3
+
-
mA
4
Endress+Hauser
