10.

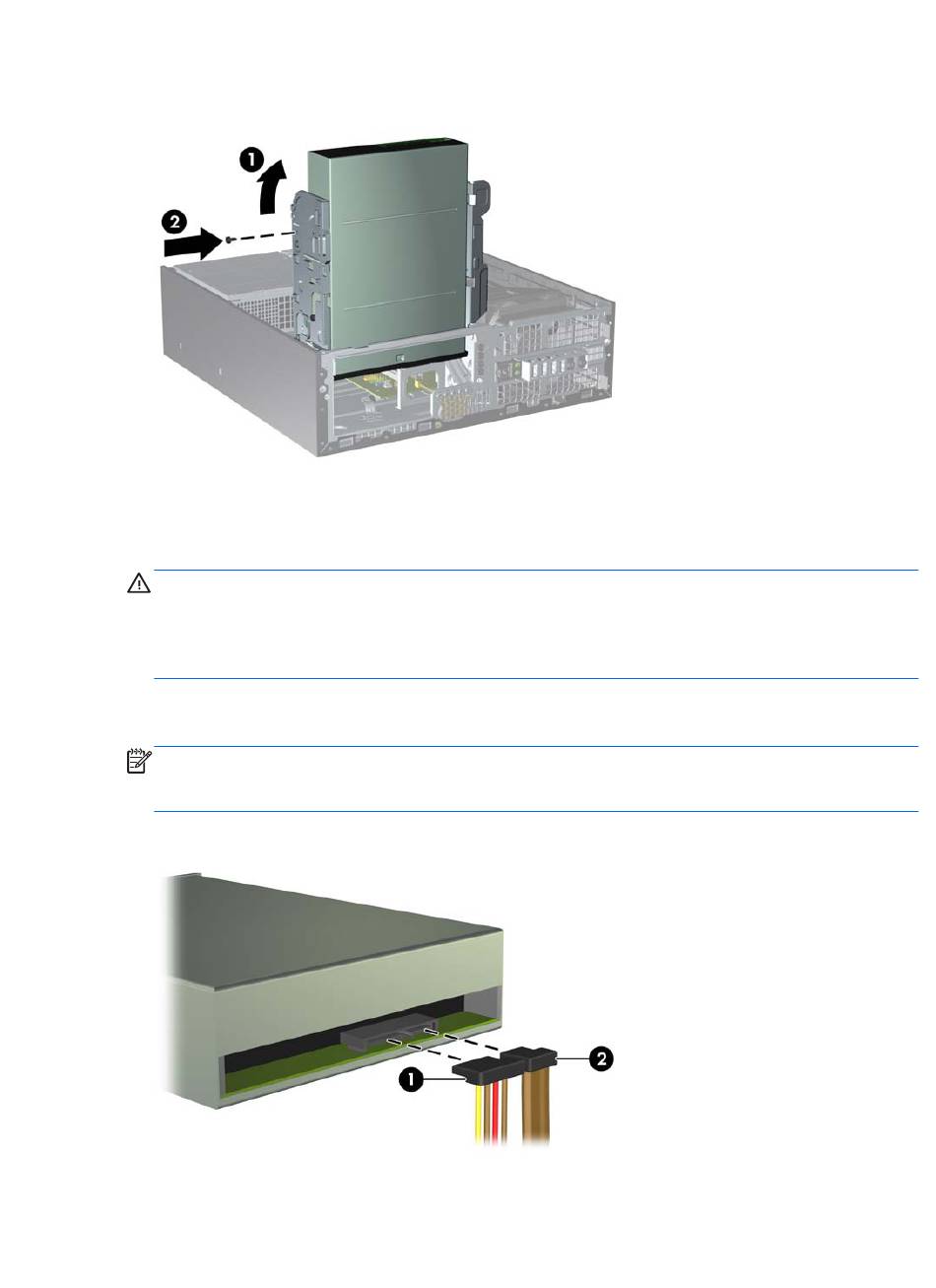

Draai de schijfhouder in rechtstandige positie (1) en plaats een M3-schroef aan de
linkerachterzijde van de schijf (2) om de schijf op de schijfhouder te bevestigen.
Afbeelding 2-25
11.
Sluit de SATA-kabel aan op de witte systeembordconnector met het label SATA1 als deze niet
al is aangesloten.
12.
Leid de gegevenskabel door de kabelgeleiders.
VOORZICHTIG:
bekneld komt te zitten tegen de schijfhouder wanneer deze omhoog of omlaag wordt
verschoven. Eén geleider is aan de onderkant van de schijfhouder geplaatst. De andere bevindt
zich op het chassis onder de schijfhouder. Zorg dat de gegevenskabel door deze geleiders
loopt, voordat u de kabel aansluit op de optischeschijfeenheid.
13.
Sluit de voedingskabel (1) en de gegevenskabel (2) aan op de achterzijde van de
optischeschijfeenheid.
OPMERKING:
De voedingskabel voor de optische schijfeenheid is een driekoppige kabel die
loopt van het systeembord naar de harde schijf en vandaar naar de achterzijde van de optische
schijfeenheid.
Afbeelding 2-26
De schijfeenheid uit de schijfhouder verwijderen
Er zijn twee kabelgeleiders die ervoor zorgen dat de gegevenskabel niet
Gegevenskabel en voedingskabel aansluiten
Schijfeenheden installeren en verwijderen
33
