Celexon PL400 HC Plus Gebruiksaanwijzing pagina 5

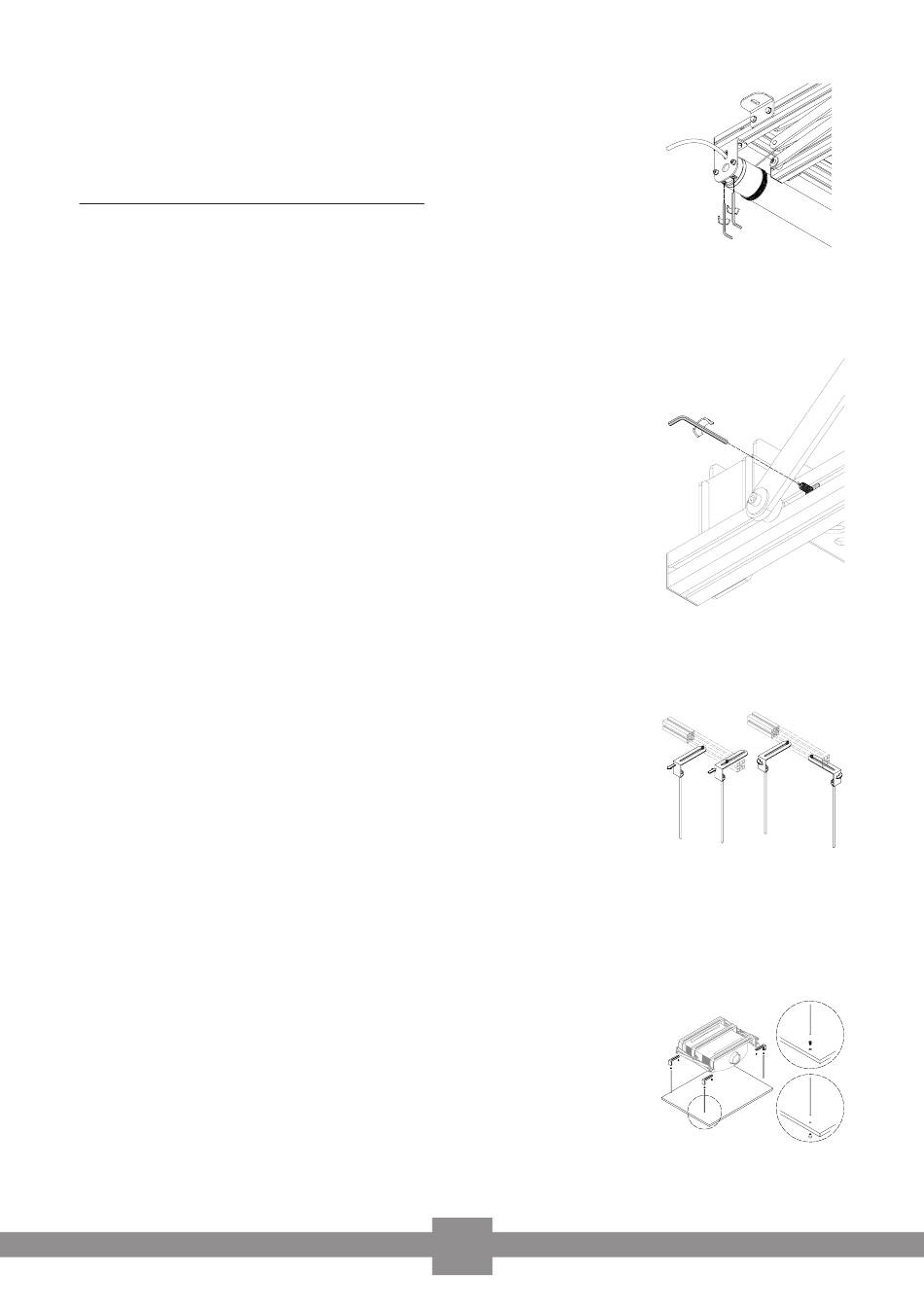

Draai de schroef A aan de motor met de klok mee om de lift
verder benden te laten stoppen (zie afbeelding).
Instellen van het onderste eindpunt:
Draai de schroef B aan de motor met de klok mee om de
lift eerder te laten stoppen ( zie afbeelding). Tegen de klok
indraaien om de lift verder te laten zakken (Max. 40 cm!)
De plafondlift PL400 HC Plus is uitgerust met twee extra
borgschroeven. Deze voorkomen dat bij een storing van de
hefsysteem en / of beschadiging van de staalkabels dat de lift
verder gaat dan het eindpunt.
Mocht het onderste eindpunt verandert zijn, stelt de
borgschroeven op de juiste positie en ga als volgt verder:
1.) Nadat het onderste eindpunt afgesteld is, laat u de lift
tot aan de onderste uitschakeling zakken.
2.) Plaats de borgschroeven in de juiste positie (zie
afbeelding) Maak daarvoor de schroeven los en
positioneer deze 3 mm van het glijpunt van het
scharensysteem.
3.) Draai de borgschroeven aan beide kanten weer goed
vast.
Nadat u de eindposities ingesteld hebt, monteert u de 4
L-beugels met de schroeven (fig D en fig M) onder het frame
(zie afbeelding) Indien nodig, kunt u de metalen beugel in
de gewenste positie plaatsen. De draadstangen kunt op de
gewenste lengte maken. Draai ze met de bijbehorende
moeren op de eerder gemonteerde hoek.
Nu bevestigt u, op de juiste positie, de 4 schroeven aan uw
plafondplaat en monteert vervolgens de plaat aan de
draadstangen. Nadat de plafondplaat is aangebracht,
controleert u de nauwkeurigheid met betrekking tot de
plafonduitsparing. De plaat mag niet aan de uitsparing
schuren of daaraan blijven hangen, maar precies in het
midden afsluiten.
4
fig. 6
fig. 7
fig. 8
fig. 9
