Prosonic S FDU90
Installatievoorwaarden voor
flowmeting
Endress+Hauser
Voorwaarden
• Monteer de sensor aan de bovenstroomse zijde boven het maximale bovenstroomse niveau H
plus de blokafstand BD
• Plaats de sensor in het midden van het kanaal of het schot
• Richt de sensor zodanig dat deze loodrecht op het wateroppervlak staat
• Houd de specifieke montage-afstand (vrije ruimte) aan ten opzichte van de kanaalvernauwing of
overstortrand
Zie de bedieningshandleiding voor FMU90 / FMU95
• Beveilig de sensor tegen zon en neerslag gebruik makend van een zonnedak

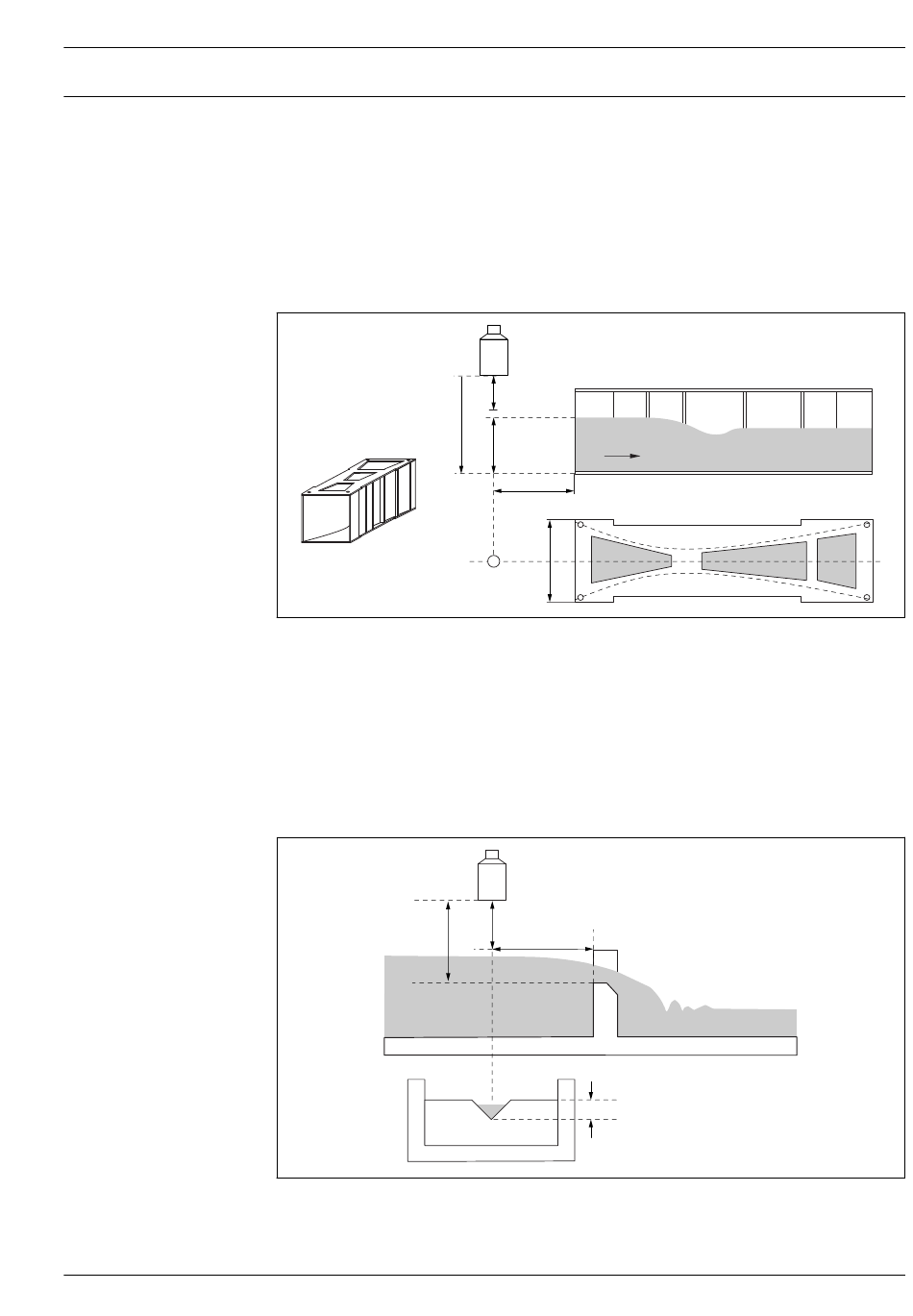

Voorbeeld: Khafagi-venturigoot
E
A
A
Khafagi-venturigoot
b
Breedte van de Khafagi-venturigoot
0
B
Bovenstroomse zijde
C
Benedenstroomse zijde
BD Blokafstand van de sensor
E
Leeginregeling (moet worden ingevoerd tijdens de inbedrijfname)
h
Maximaal bovenstrooms niveau
max
V
Debiet
Voorbeeld: driehoekig overstortschot
E
BD Blokafstand van de sensor
E
Leeginregeling (moet worden ingevoerd tijdens de inbedrijfname)
h
Maximaal bovenstrooms niveau
max
B
BD
H
V
max
1 x b
0
b
0
BD
≥3 H
max
H
max
max
C
A0036744
A0036745
9
