ONDERHOUD
Voor optimale prestaties en veiligheid is een normaal onderhoud van het gereedschap nodig. Het onderhoud
door de gebruiker is beperkt tot het vervangen van de aandrijvingvierkant en de geluidsdemper. Elk ander
onderhoud en reparatie moet worden uitgevoerd door Norbar of een Norbar-distributeur.
Onderhoudsintervals zullen afhankelijk zijn het gebruik van het gereedschap en de omgeving waarin het
wordt gebruikt. De maximum aanbevolen interval voor onderhoud en herijking is twaalf maanden.
TIP:
Stappen die u kunt nemen om de hoeveelheid onderhoud te beperken:
1. Gebruik het gereedschap in een schone omgeving.
2. Gebruik een luchtcompressor met een droger.
3. Controleer of de Lubro Control Unit voldoende hydraulische olie bevat.
4. Controleer of de Lubro Control Unit hydraulische olie met de juiste hoeveelheden afgeeft.
5. Zorg ervoor dat de Lubro Control Unit regelmatig wordt onderhouden. Zie de handleiding
van het product.
6. Behoud de juiste torsiereactie.
Luchtsmering
Gebruik Shell Tellus S2M 32 of een hydraulische olie van gelijkwaardige kwaliteit om de Lubro control unit te
smeren.
Versnellingen
Onder normale operationele omstandigheden is het niet noodzakelijk om de versnellingen opnieuw te
smeren. De versnellingen bevatten Lubcon Turmogrease Li 802 EP of een smeermiddel van gelijkwaardige
kwaliteit.
Geluidsdemper
De geluidsdemper (onderdeelnummer 18591) moet elke 12 maanden worden vervangen. Dit kan vaker zijn
wanneer het gereedschap vaker wordt gebruikt of in een vuile omgeving wordt gebruikt.
TIP:
Vervang de geluidsdemper met het gereedschap ondersteboven gekeerd, zoals afgebeeld,
om ervoor te zorgen dat de interne onderdelen (veer & klep) op hun plaats worden gehouden.
1. Verwijder de M4-schroef (A) (onderdeelnummer
25381.10) met een 2,5mm zeshoekige sleutel.
2. Verwijder de pin (B) (onderdeelnummer 26284) met een
pin punch.
3. Verwijder de luchtinvoerslang (D) met de voetplaat &
geluidsdemper.
4. Verwijder de geluidsdemper (E) van de luchtinvoerslang.
5. Plaats de nieuwe geluidsdemper (onderdeelnummer
18591) over de luchtinvoerslang.
6. Plaats de luchtinvoerslang (C, D & E) in het handvat
tegen de veerweerstand.
7. Plaats de pin (B) met een hamer.
8. Plaats de schroef (A) en draai deze vast op 0,5 N·m.
Draai deze schroef niet te vast, aangezien anders de
voetplaatrand stuk kan gaan.
TIP:
Wanneer u de luchtinvoerslang terugplaatst in het handvat, moet dit voorzichtig gebeuren
zodat de luchtinvoerslang en de veer correct worden uitgelijnd. Het kan gemakkelijker zijn
eerst de veer in de luchtinvoerslang te plaatsen en deze vast te zetten met een beetje
smeermiddel.
A
C
E

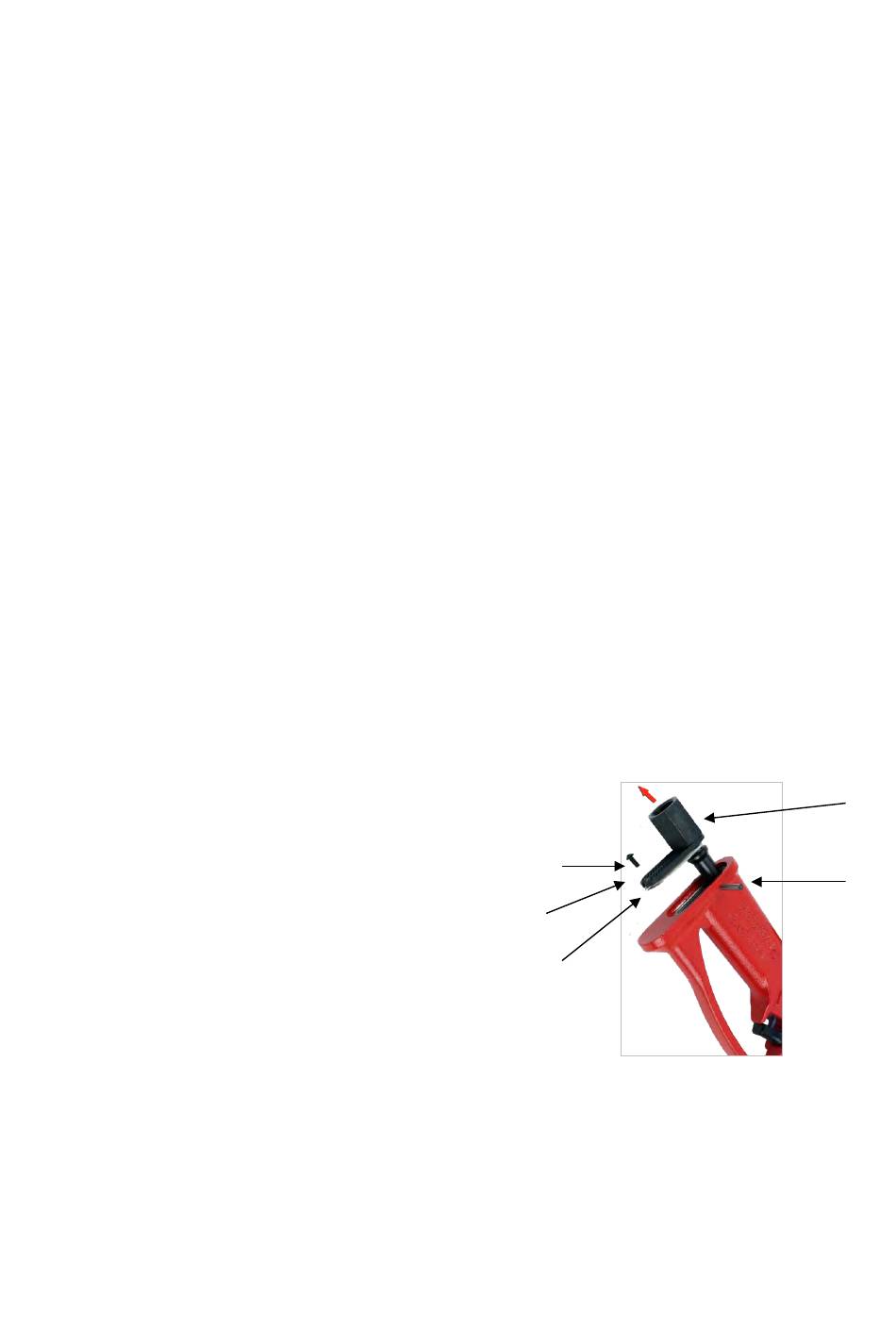

FIGUUR 14 – Geluidsdemper Vervangen
D
B
21
