Periodiek onderhoud en afstelling
De stroomlijn- en framepanelen
verwijderen en aanbrengen

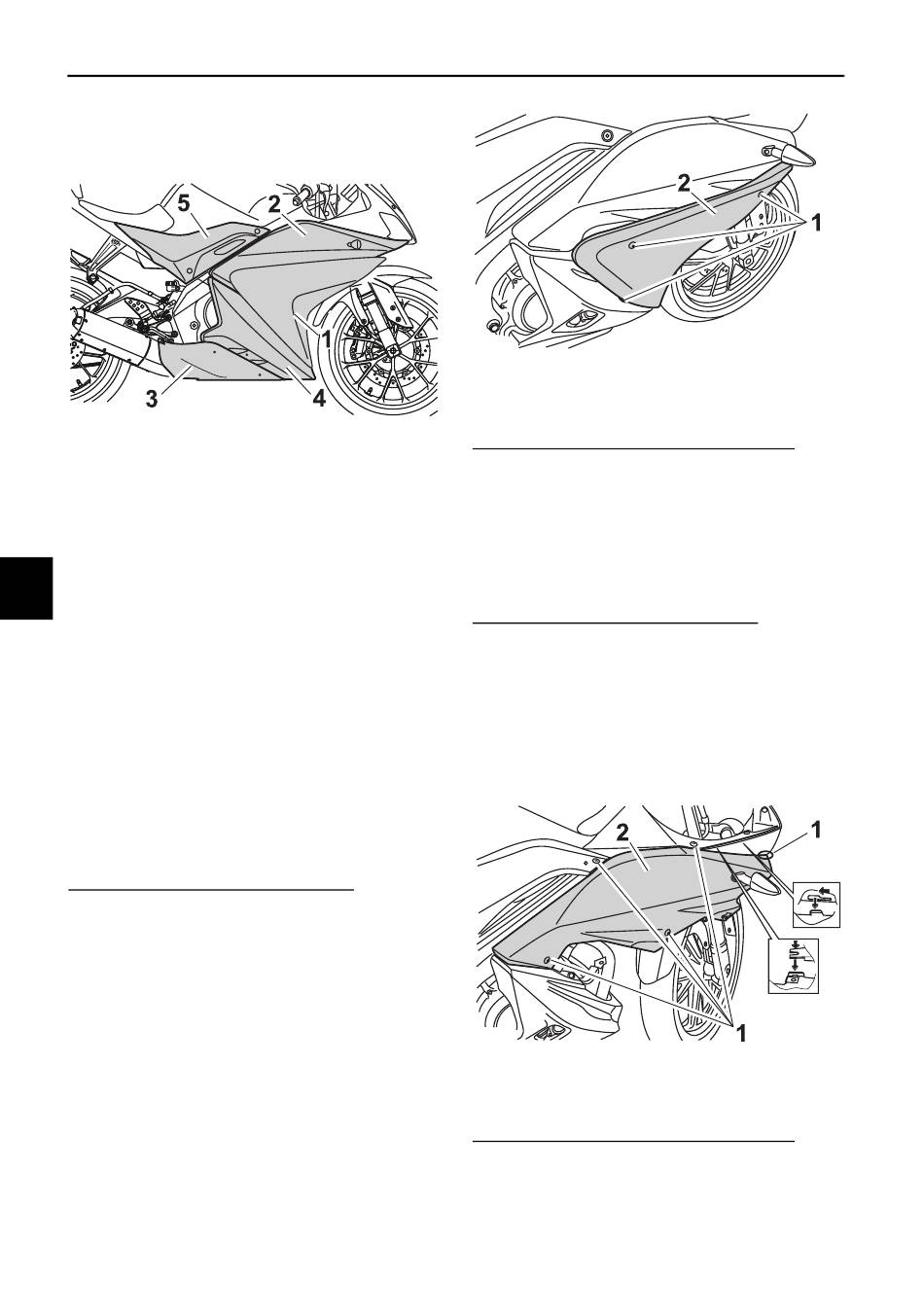

ZAUM1169
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
3. Stroomlijnpaneel C
4. Stroomlijnpaneel D
5. Paneel A
Bij het uitvoeren van sommige onder-
6
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneel
Verwijder de schroeven en neem het
stroomlijnpaneel los.
DAU18732
ZAUM1170
1. Schroef
2. Stroomlijnpaneel A
Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
aan.
Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel
1. Verwijder stroomlijnpaneel A en pa-
neel A.
2. Haal de schroeven los en verwijder
dan het stroompaneel door dit naar
voren te schuiven.
3. Maak de kabelstekker van de richting-
DAU55850
aanwijzer los.
ZAUM1171
1. Schroef
2. Stroomlijnpaneel B
Aanbrengen van het stroomlijnpaneel
1. Sluit de kabelstekker van de richting-
aanwijzer aan.
6-7
