LANDPORT ENERGY

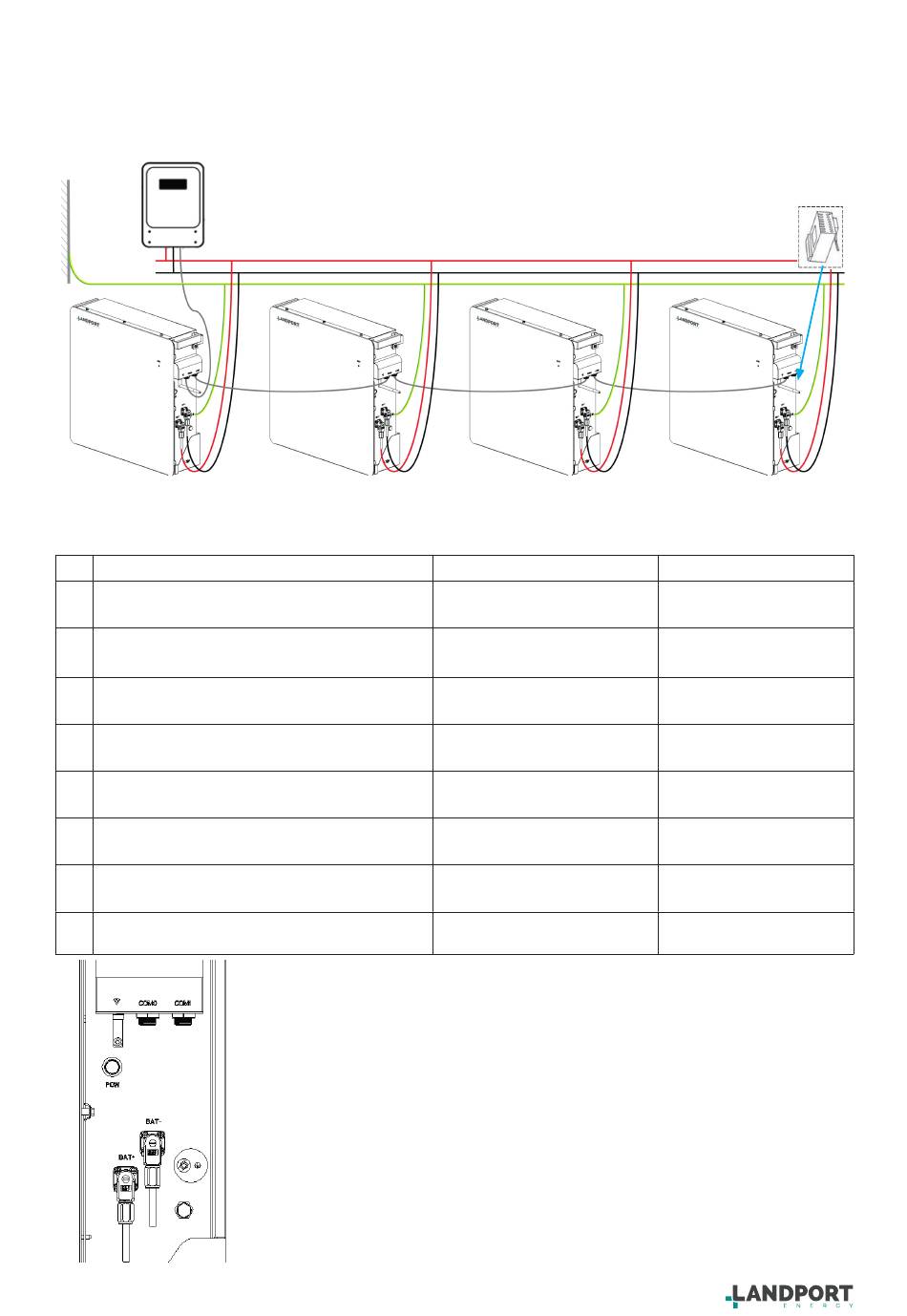

4.1.2 Parallelle elektrische aansluiting
Om vier Mono-5 units parallel te verbinden, volg de onderstaande configuratie,
met elke PCS: 51.2V invoer. Gebruik een combiner box om de bekabeling veilig te
organiseren en te centraliseren.
PCS
1
4
Batterij 1
Wanneer meerdere batterijen parallel zijn aangesloten, moet een eindweerstand
worden gebruikt.
Nr.
Elektrische aansluiting
1
Batterij module aarding
2
Verbind de negatieve pool van de batterij met
de negatieve pool van de PCS, meestal zwar t
gekleurd
3
Verbind de positieve pool van de batterij met de
positieve pool van de PCS, meestal rood gekleurd.
4
Verbind bij batterij 1 met PCS, meestal grijs
gekleurd
5
Parallelle communicatie tussen batterijen 1 en 2
6
Parallelle communicatie tussen batterijen 2 en 3
7
Parallelle communicatie tussen batterijen 3 en 4
8
Eindweerstand
22
Mono-5 | Handleiding
3
2
5
Batterij 2
3
2
6
Batterij 3
Kabel specificaties
M5 (geelgroen)
3 AWG (zwar t )
3 AWG (rood)
8P8C Type 5 Afgeschermde
netwerkkabel, 2000mm (grijs)
8P8C Type 5 Afgeschermde
netwerkkabel, 2000mm (grijs)
88P8C Type 5 Afgeschermde
netwerkkabel, 2000mm (grijs)
8P8C Type 5 Afgeschermde
netwerkkabel, 2000mm (grijs)
120 Ω
vs.23.11
8
3
2
7
Batterij 4
Kabel markering
Met aardingsaansluiting
BAT- / PCS-
BAT+ / PCS+
BAT1-COM0 / PCS-CAN
BAT1-COM1 / BAT2-COM0
BAT2-COM1 / BAT3-COM0
BAT3-COM1 / BAT4-COM0
BAT4-COM1 pin 4 en 5
3
2
