Samenvatting van Inhoud voor NAUTICAST 300 1001

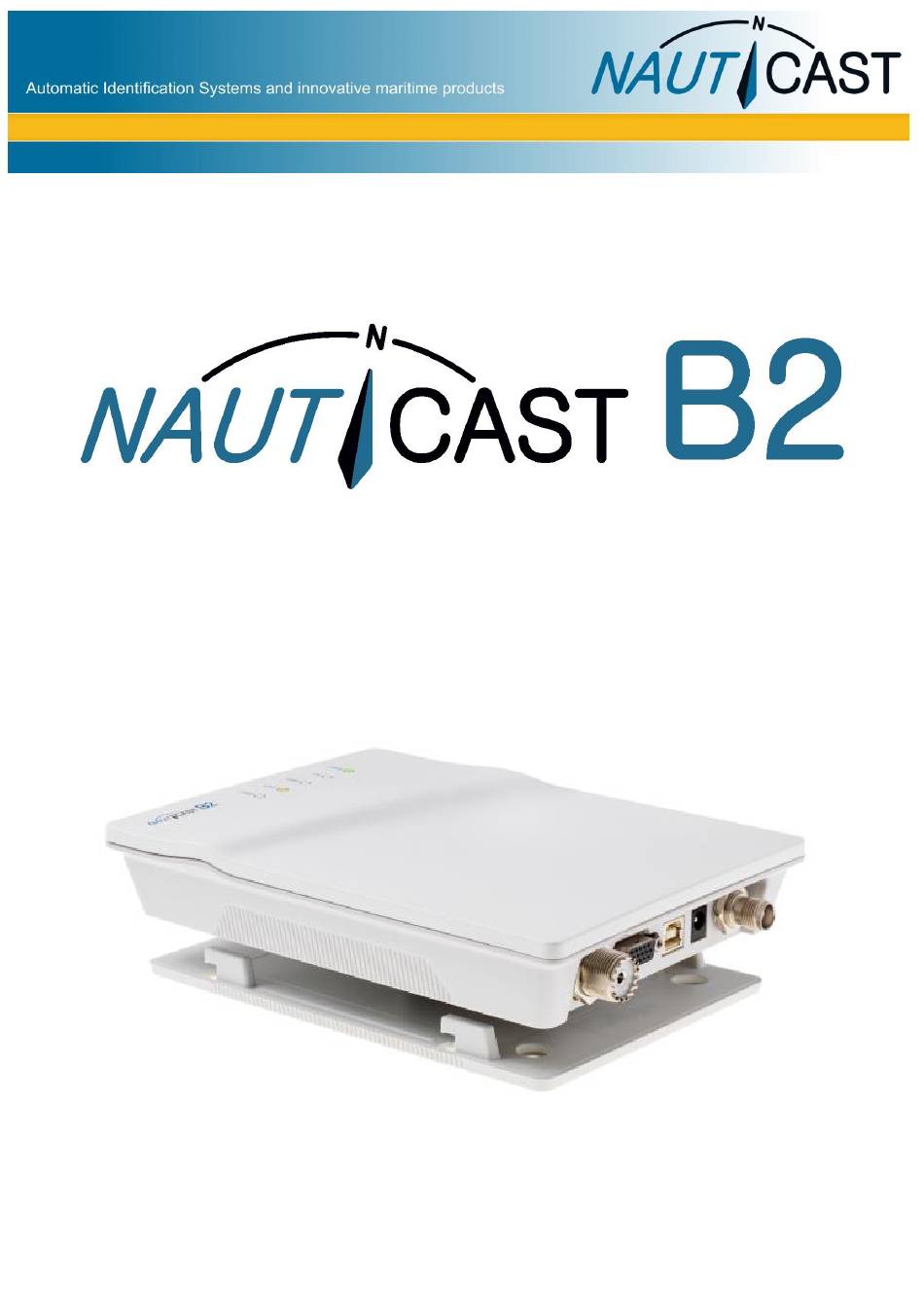

- Pagina 1 HANDLEIDING Class-B AIS Transponder productnr. 300 1001 productnr. 300 1020 Nauticast GmbH Lützowgasse 12-14 / 3.OG 1140 Vienna, Austria T: +43 (1) 5 237 237-0 F: +43 (1) 5 237 237-150 office@nauticast.com...
-
Pagina 2: Vrijwaring
BESCHERMING VAN HET AUTEURSRECHT Dit document wordt beschermd door het auteursrecht. Kopiëren of dupliceren het fysiek of elektronisch voor enig gebruik dan de werking van een Nauticast B2 AIS systeem is verboden en een dader kan aansprakelijk gehouden worden tot betaling van schadevergoeding. -
Pagina 3: Inhoudsopgave
De Nauticast B2 op uw pc aansluiten ......................5 1.4.2 De Software en Nauticast B2 statische gegevens instellen ................7 1.4.3 Overdracht en het opslaan van statische gegevens naar de Nauticast B2 ........... 8 ................... 8 NSTALLATIE VAN DE AUTICAST HARDWARE AAN BOORD 1.5.1... - Pagina 4 Veranderingen in deze producthandleiding Datum Versie Status Opmerkingen 2018-01-31 Released Aanpassingen aan Link2AIS 4.0, Nauticast W1 2019-02-28 Release Communicatietest Afhankelijkheden van software en firmware Deze herziening van de handleiding is geldig voor de nieuwste software / firmwareversies die hieronder worden vermeld.
-
Pagina 5: Installatie
1.4.1 De Nauticast B2 op uw pc aansluiten Sluit de Nauticast B2 aan op uw pc / notebook waarop Link2AIS is geïnstalleerd. We raden aan om de USB-aansluiting te gebruiken, want dan is er geen andere externe stroombron nodig voor de Nauticast B2. - Pagina 6 115200 bps worden gebruikt. • Als u de Nauticast W1 gebruikt voor het programmeren van de Nauticast B2, gebruik dan de analoge instellingen zoals in de onderstaande tentoonstelling. Gedetailleerde instructies zijn te vinden in de Producthandleiding van de Nauticast W1.
-
Pagina 7: De Software En Nauticast B2 Statische Gegevens Instellen
Vandaar dat niet alle menu-items items uit de afbeelding hieronder zichtbaar kunnen zijn. • Open „AIS – Ship Static Data“. Dit toont de „Static Data“ voor de aangesloten Nauticast B2. Dit omvat de naam van het vaartuig, roepnaam, MMSI-nummer en andere vaste informatie. -
Pagina 8: Overdracht En Het Opslaan Van Statische Gegevens Naar De Nauticast B2
(ontvangen en verzenden). Een splitter voor een AIS-ontvanger is niet geschikt. • De Nauticast B2-transponder moet op een verticaal schot of op een oppervlak worden gemonteerd met de connectoren / kabels in de neerwaartse positie. Gebruik de meegeleverde montageplaat. De montagelocatie moet worden beschermd tegen weersinvloeden (zoals regen, sneeuw, ..) en directe waterspray. -
Pagina 9: Opgepast
Gebruik alleen 12-24V gelijkstroomvoedingsbronnen! • Sluit de Nauticast B2-eenheid niet aan op een DC-voeding van meer dan 24V DC en let op de polariteit van de voeding. • De lengte van gegevens of voedingskabel mag niet langer zijn dan 3 meter. -
Pagina 10: Installatiecheck
1.5.6 Installatiecheck U hebt nu de installatie van uw Nauticast B2 AIS met succes voltooid. Na het aansluiten van de hoofdvoeding heeft het systeem 5 minuten nodig voor kalibratie en opstarten. Controleer vervolgens de Led-status. Normale werking wordt aangegeven door:... -
Pagina 11: Aansluiten Van Een Alarmrelais
Als u een alarm alleen met een LED wilt signaleren, kunt u de LED verbinden met een serieweerstand R tussen + (grijs) en ALARM UIT (geel). Afhankelijk van de spanning die voor de Nauticast B2 wordt gebruikt, moet u ofwel een 500 weerstand gebruiken (LED: UF=2V, IF=20mA) bij gebruik van 12VDC of 1k... -
Pagina 12: Externe Led Statusindicatoren ( Optionele Datakabel Prod . Nr .: 300 1004 Vereist )
Als er andere antennes worden gebruikt, houd dan rekening met de volgende minimale vereisten: 2.6.1 GPS-antenne De Nauticast B2 vereist een n actief type GPS-antenne met 5V DC-voeding (d.w.z. het moet een LNA bevatten) en heeft een TNC female connector. De antenne moet geschikt zijn voor maritime toepassingen (beschermingsindex, robuustheid, bevestigingsmiddelen, enz.). -
Pagina 13: Bediening Van Uw Nauticast B2
• Alle Klasse B-apparaten en dus de Nauticast B2 hebben een lagere prioriteit dan Klasse A- apparaten en basisstations wanneer het AIS-kanaal in hoge mate is geladen. Weggelaten verzendingen van de Nauticast B2 worden opnieuw gepland en zo snel mogelijk opnieuw geprobeerd. -
Pagina 14: Err - Error
De Nauticast B2 bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Als u onverwacht gedrag of een slecht functioneren van de Nauticast B2 ondervindt, volg dan de instructies in paragraaf 7.6 Bijlage F – Diagnostiek en probleemoplossing. Als het probleem nog steeds niet is opgelost, sluit dan een pc aan, start Link2AIS en log AIS-gegevens die in bedrijf zijn gedurende minimaal 2-3 uur, zoals beschreven in dezelfde sectie. -
Pagina 15: Contact En Ondersteuning
Web: www.nauticast.com Productspecificatie Productnummer: 300 1010 Gedistribueerd als complete set inclusief antennes als productnr .: 300 1001 of alleen als apparaat (met alle kabels en zonder antennes) als productnr .: 300 1020 Model: Nauticast B2 Maat: 195x145x35mm Voeding: 12 VDC (24VDC) 3W gem. -
Pagina 16: Bijlage
Bijlage Bijlage A – Blokdiagram Blokdiagram (Opmerking: Monteer uw apparaat met de kabel / connector naar beneden) (Voeding, pc, NMEA-compatibele apparaten niet inbegrepen) pagina 16 of 24 B2 Handleiding 2.6... -
Pagina 17: Bijlageb - Pinopmaak / Kabelverbindingen
Bijlage B – Pinopmaak / kabelverbindingen Nauticast B2 VOEDINGSKABEL Beschrijving Draad type Kleur 12VDC-24VDC +. Koper ROOD GND- Koper ZWART Nauticast B2 Datakabel (productnr.: 300 1004) Beschrijving DB15 Draad type Kleur # KABEL. RS422 TX B (+) (uitvoer) Koper GEEL... -
Pagina 18: Bijlagec - Afmetingen Nauticast B2
Bijlage C – Afmetingen Nauticast B2 pagina 18 of 24 B2 Handleiding 2.6... -
Pagina 19: Bijlaged - Conformiteitsverklaring
Bijlage D – Conformiteitsverklaring pagina 19 of 24 B2 Handleiding 2.6... -
Pagina 20: Bijlagee - Bsh Typegoedkeuring
Bijlage E – BSH typegoedkeuring pagina 20 of 24 B2 Handleiding 2.6... -
Pagina 21: Bijlage F - Diagnostiek En Probleemoplossing
Bijlage F – Diagnostiek en probleemoplossing LED-kleur Beschrijving / redenen Oplossingen Staat PWR (in volgorde van waarschijnlijkheid) Nr. stroomvoorziening a. sluit 12-24VDC voeding; (12-24VDC noch via b. selectievakje zekeringen en / USB-kabel of kabels. (uit) (uit) (uit) c. als het probleem zich blijft voordoen: conditie van de accu's controleren / laden regelgever met behulp van een multi meter... - Pagina 22 Als het probleem onopgelost blijft na het voltooien van de bovenstaande instructies, verzoeken wij u vriendelijk contact op te nemen met Nauticast Support met een logbestand (idealiter: 2-3 uur reis) van uw Nauticast B2 in gebruik. Om het logboek te maken: •...
- Pagina 23 • Start Help -> Monitor Window -> Data Log in Debug mode. • Localiseer de log file genaamd yy-mm-dd@hhmm in map C:/Nauticast/Logs en stuur het naar support@nauticast.com met een probleemomschrijving. Nauticast support zal de data analyseren en reageren met een stappenplan.
-
Pagina 24: Voor Meer Informatie En De Nieuwste Updates Bezoek Ons Op
Voor meer informatie en de nieuwste updates bezoek ons op www.nauticast.com Nauticast GmbH Lützowgasse 12-14 / 3.OG 1140 Vienna, Austria T: +43 (1) 5 237 237-0 F: +43 (1) 5 237 237-150 office@nauticast.com...
