GIG-124CFX

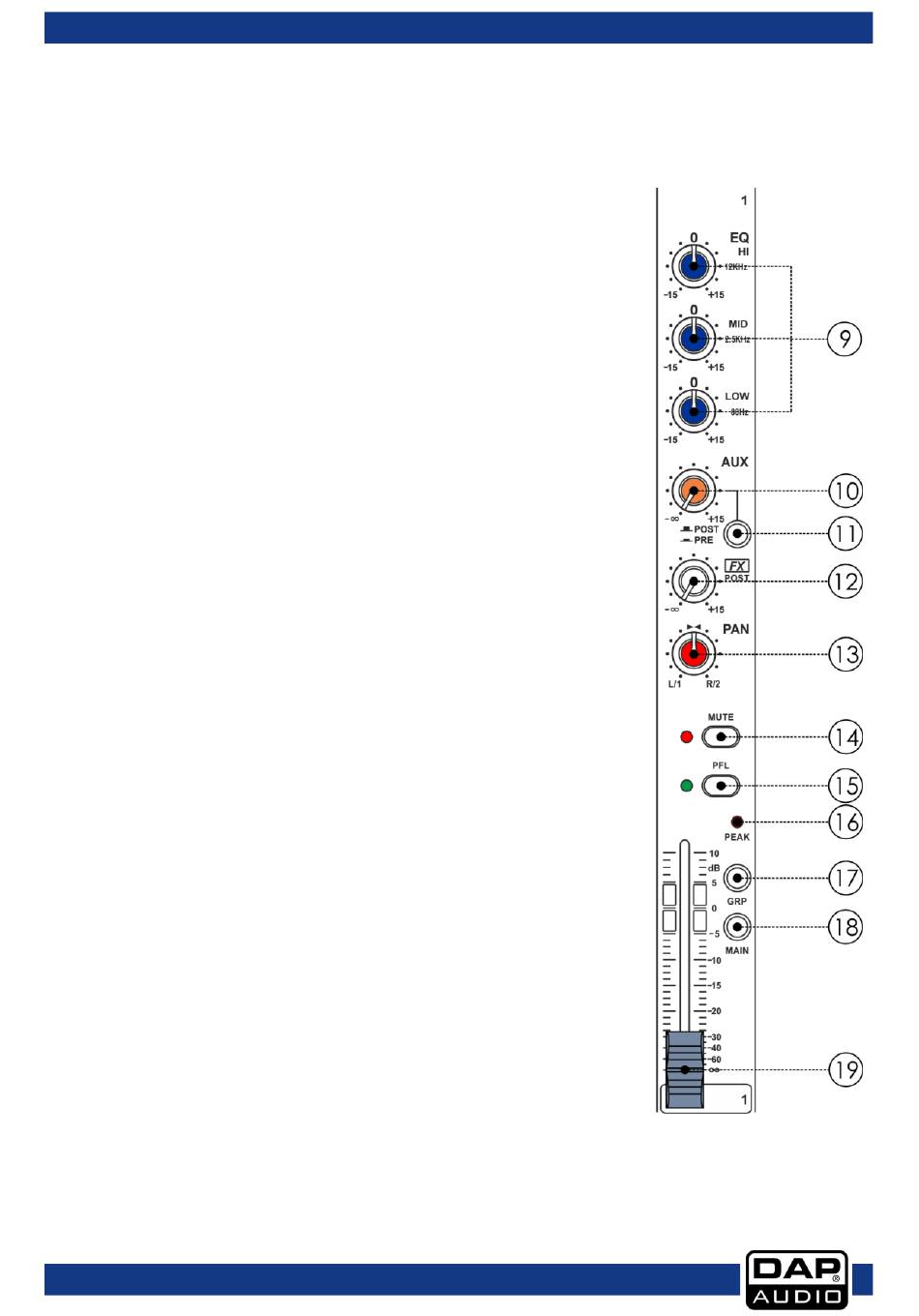

9. EQUALIZER
Hi
Het hogefrequentiebereik wordt verwerkt met een shelving-filter boven de
12 kHz. U kunt de banden tot 15 dB versterken of verzwakken. Wanneer het
zich in de centrale positie bevindt (0 dB) heeft de equalizer een vlakke
respons.
MID
De regeling HIGH MID bewerkt het middenbereik van de frequentie. Dit is
een piekfilter die frequenties rond de 2,5 kHz versterkt of verzwakt. U kunt
de banden tot 15 dB versterken of verzwakken. Wanneer het zich in de
centrale positie bevindt (0 dB) heeft de equalizer een vlakke respons.
Laag
Het lagefrequentiebereik wordt verwerkt met een shelving-filter onder de
80 Hz.
U kunt de banden tot 15 dB versterken of verzwakken. Wanneer het zich in
de centrale positie bevindt (0 dB) heeft de equalizer een vlakke respons.
10. AUX
De aux-bus wordt gebruikt als een extra, flexibel send-pad voor
verschillende toepassingen. De AUX-regeling past het volumeniveau aan
van het kanaalsignaal in de aux-bus.
11. PRE/POST
Druk op de schakelaar PRE/POST om de toewijzing van het aux-pad te
wijzigen van "post-fader" na "pre-fader". Op deze manier wordt het
volumeniveau van het effectensignaal niet beïnvloed door de
kanaalfader.
12. FX/POST
De FX-bus wordt als send-pad gebruikt naar de interne effecteneenheid.
Het signaal wordt na de kanaalfader opgenomen en wordt daardoor
beïnvloed door de positie van de kanaalfader. De FX-regeling past het
volumeniveau aan van het kanaalsignaal naar de effecteneenheid.
13. PAN/BAL-REGELING.
De PAN-regeling bepaalt de positie van het kanaalsignaal in de stereomix
en de subgroep, waaraan het kanaalsignaal wordt toegewezen.
14. MUTE
De MUTE-schakelaar dempt het kanaal. Dit betekent dat het
kanaalsignaal uit de hoofdmix en de subgroepen wordt verwijderd.
Tegelijkertijd worden de FX-, beluisterings- en aux-paden van de
respectieve kanalen ook gedempt. De bijbehorende MUTE-LED geeft aan
of het kanaal wordt gedempt.
15. PFL
Druk op de PFL-schakelaar om het signaal tegelijkertijd op uw
hoofdtelefoon te horen en op het monitordisplay weer te geven. De
bijbehorende LED-lampen geven licht wanneer de solofunctie wordt
geactiveerd.
16. PIEK-LED
De PIEK-LED geeft licht zodra het niveau van het kanaal te hoog is.
Wanneer dit gebeurt, kunt u de inputversterking van het kanaal verlagen
met de VERSTERKINGSREGELAAR.
De piek-LED's geven licht 3 dB voordat het geluid wordt afgekapt.
Bestelcode: D2285
9
