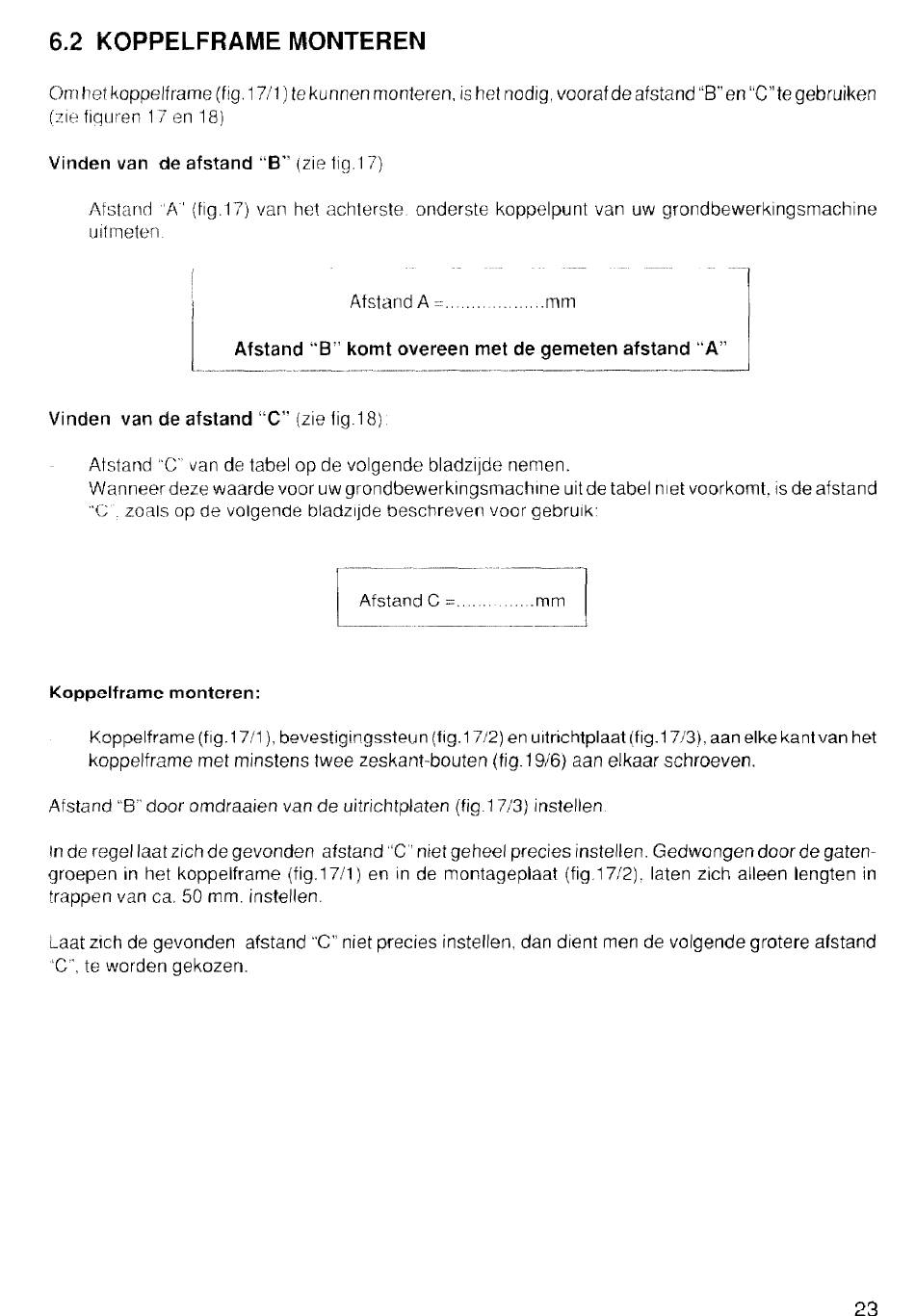

6.2 KOPPELFRAME
MONTEREN
0m het koppelframe (ftg 17/1) te kunnen monteren. IS het nodq vooraf de afstand "B"en "C"te gebruiken
C.716: flqureri 1 7 en 18)
Vinden van de afstand "0" (~163 fi<j 17)
Atstatld 'A (fig 1 7) van bot xhterste
enderste koppelpunt van uw grondbewerklngsmachIne
uitmetc:ri
l-
---
----
1
Afstx~d A =
.rnni
Afstand "B" komt overeen met de gemeten afstand "A"
Vinden van de afstand "C" (ZE fig 18)
Atxtancrl "C: van dE! tabel op de volgende bladzijde nemen.
Wanneerdeze waarde voor uw grondbewerklngsmachlne
uit de tabel niet voorkomt, IS de afstand
'(1' zo;~ls op de volgende bladzijde beschreveri voor gebruik.
Afstand C =
.mm
Koppelframe
monteren:
Koppelframe (f!g.! 7/1 j, bevestigingssteun (frg.1712) en ultrichtplaat (fiq.l7/3), aan elke kantvan het
koppelframe met minstens twee zeskant-beuten (fig. 1916) aan elkaar schroeven.
Afstand "8"
door
omdraaien van de uitnchtplaten (fig. 17/3) instellen
In de rege1 last zieh de gevonden afstand "C met geheel precies Instelten. Gedwongen door de gaten-
qroepen in het koppelframe (fig.1711) en In de montageplaat (flg.l7/2).
laten zieh alleen lengten in
trappen van ca 50 mm. instellen
Last zach de gevonden afstand "C" niet precies instellen, dan dient men de volgende grotere afstand
'C ', te worden gekozen.
23
