Philips GM 6005 Gebruiksaanwijzing pagina 9

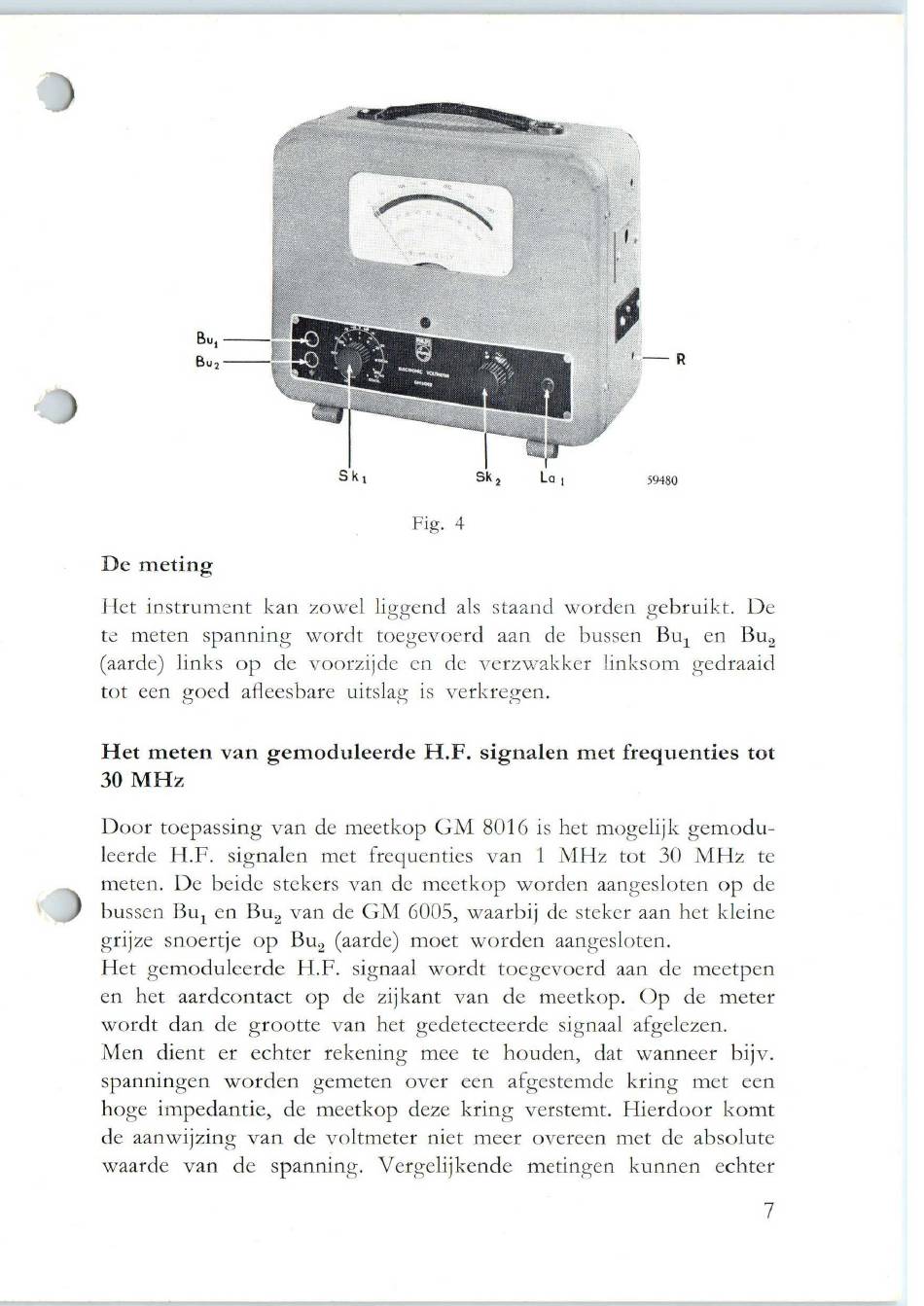

Fig. 4
De meting
Het instrument kan zowel liggend als staand worden gebruikt. De
te meten spanning wordt toegevoerd aan de bussen Bul en Bul
(aarde) links op de voorzijde en de verzwakken linksom gedraaid
tot een goed afleesbare uitslag is verkregen.
Het meten van gemoduleerde H.F. signalen met frequenties tot
30 MHz
Door toepassing van de meetkop GM 8016 is het mogelijk gemodu-
leerde H.F. signalen met frequenties van 1 MHz tot 30 MHz te
meten. De beide stekers van de meetkop worden aangesloten op de
bussen Bul en Bul van de GM 6005, waarbij de steker aan het kleine
grijze snoertje op Bul (aarde) moet worden aangesloten.
Het gemoduleerde H.F. signaal wordt toegevoerd aan de meetpen
en het aardcontact op de zijkant van de meetkop. Op de meter
wordt dan de grootte van het gedetecteerde signaal afgelezen.
Men dient er echter rekening mee te houden, dat wanneer bijv.
spanningen worden gemeten over een afgestemde kring met een
hoge impedantie, de meetkop deze kring verstemt. Hierdoor komt
de aanwijzing van de voltmeter niet meer overeen met de absolute
waarde van de spanning. Vergelijkende metingen kunnen echter
7
