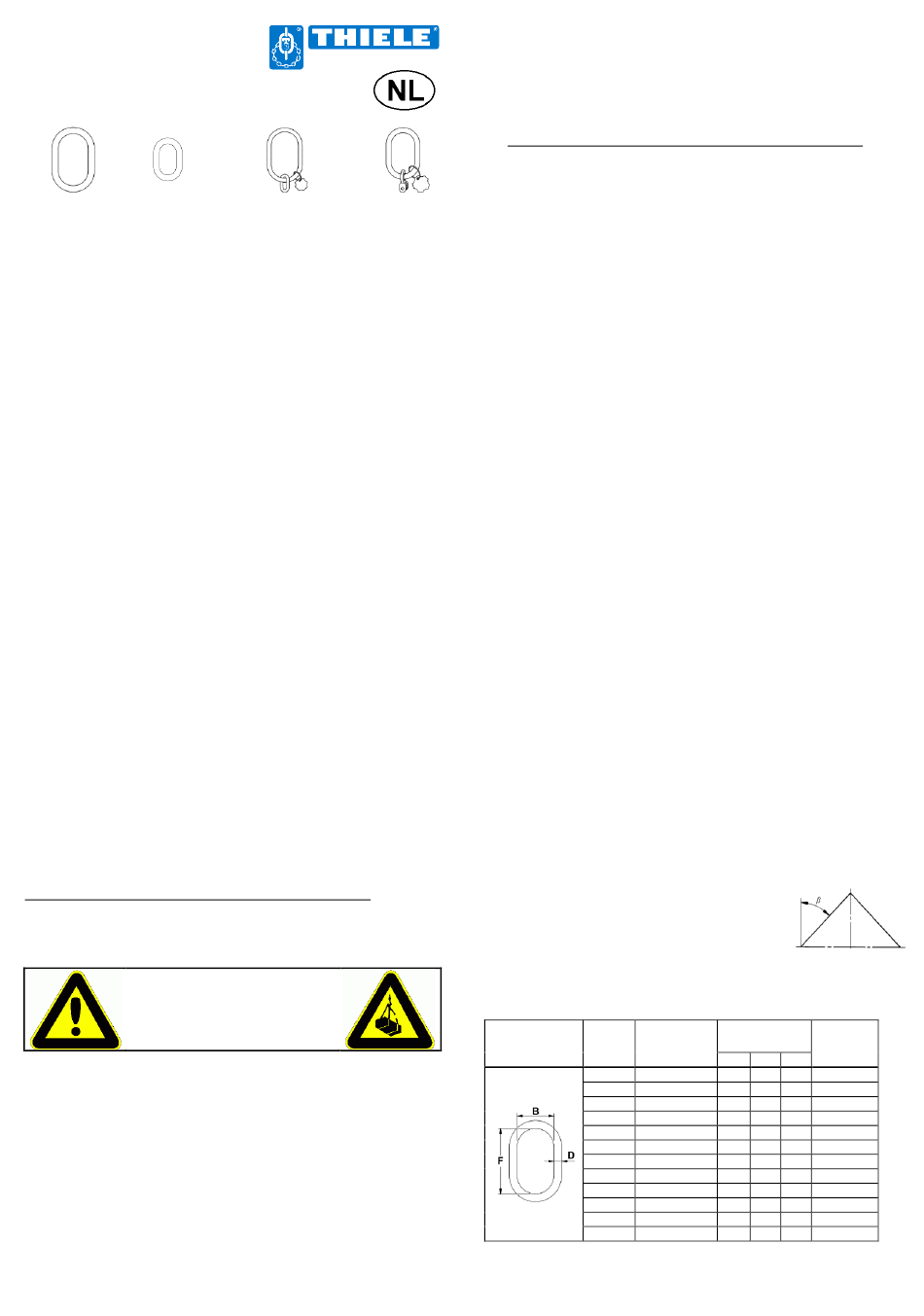

Montagehandleiding
Origineel in de zin van de
Machinerichtlijn 2006/42/EG
Ophangelemengten 1-/2- parts
Kwaliteitsklassen 8 en 10
Ophang-
Tussen-
schalmen
schalmen
Vorm A
Vorm B
Fabrikant:
THIELE GmbH & Co. KG
Tel: +49 (0) 2371 / 947 - 0
58640 Iserlohn
www.thiele.de
1
Beschrijving en beoogd gebruik
Ophangschalmen en -sets zijn bedoeld voor gebruik in kettingsamenstellen
volgens EN 818-4 voor het aanslaan van lasten.
Ze worden voornamelijk als eindbeslag voor de directe verbinding van het
kettingsamenstel met de kraanhaak (bijv. ophangschalmen vorm A) gebruikt of
dienen bijv. als tussenschalmen voor de opname van sluitingen.
Ophangkoppen zijn al voorzien van aangelaste ringgaffels en zijn daardoor
bijzonder
geschikt
voor
kettingsamenstellen.
Gebruik in sjorkettingen volgens EN 12195-3 is mogelijk.
Deze montagehandleiding geldt voor de volgende productgroepen:
TWN 0803, TWN 0807, TWN 0808, TWN 1807, TWN 1808, TWN 1313,
#
TWN 1813
Ophangschalmen vorm A
TWN 0795, TWN 0804, TWN 1795
Tussenschalmen vorm B
TWN 0815, TWN 0816, TWN 1816
Speciale ophangsets 1-/2-parts voor enkele haken DIN15401
TWN 0810/1, TWN 0810/2, TWN 0811/1, TWN 0811/2, TWN 1810/1,
TWN 1810/2
Ophangkoppen met ringgaffel type TAA en TAB
De ophangelementen voldoen aan de EG-Machinerichtlijn en hebben een
gebruikscoëfficiënt van minstens 4 ten opzichte van het draagvermogen.
THIELE-ophangelementen zijn op een belasting van 20.000 dynamische
lastwisselingen met maximale belasting berekend.
Bij hogere belastingen (bijv. meerploegen- / automatisch bedrijf, magneet-
traversen) moet de draaglast worden gereduceerd.
De ophangelementen mogen alleen gebruikt worden:
binnen de grenzen van het toegestane draagvermogen,
binnen de grenzen van de toegestane temperaturen,
met de toegestane aanslagwijzen en neigingshoeken,
door geschoolde en hiermee belaste personen.
Een afwisselend gebruik voor hijsen en sjorren is niet toegestaan!
Ophangelementen zijn in de regel niet voor personentransport toegestaan.
2
Veiligheidsinstructies
Verwondingsgevaar!
Niet onder opgehesen lasten doorlopen!
Gebruik alleen aanslagmiddelen zonder
Bedieners, monteurs en onderhoudstechnici moeten in het bijzonder
zowel de bedrijfshandleidingen van de samenstellen waarin de
ophangelementen worden ingebouwd, als de documentatie DGUV V 1,
DGUV R 100-500 hoofdstuk 2.8, DGUV R 109-004, DGUV I 209-013 en
DGUV I 209-021 van de (Duitse) beroepsorganisatie en de normen DIN
685-5, DIN 5688-3, DIN EN 818-4 en DIN EN 818-6 in acht nemen.
In de Bondsrepubliek Duitsland moet de "Betriebssicherheitsverordnung
(BetrSichV)"
(verordening
toegepast en de "Technische Regel für Betriebssicherheit TRBS 1201
(technische regels inzake operationele veiligheid), in het bijzonder Bijlage
1 hoofdstuk 2 "Nadere bepalingen voor het gebruik van arbeidsmiddelen
die dienen voor het hijsen/heffen van lasten" in acht worden genomen.
Buiten de bondsrepubliek Duitsland moeten bovendien de specifieke
voorschriften van het land waar de machine in gebruik is worden
opgevolgd.
B10363-B
Speciale
Ophangkoppen
ophangsets
het
vervaardigen
van
gemonteerde
#
gebreken.
inzake
operationele
veiligheid)
Instructies met betrekking tot veiligheid, montage, bediening, controle,
onderhoud en reparatie uit deze handleiding en de vermelde documentatie
moeten aan de betrokken personen ter beschikking worden gesteld.
Zorg ervoor, dat deze handleiding gedurende de tijd dat het product in
gebruik is in de buurt van het product beschikbaar is. Neem contact op
met de fabrikant als vervanging nodig is. Zie ook hoofdstuk 12.
Neem contact op met de fabrikant als vervanging nodig is.
Draag bij alle werkzaamheden uw persoonlijke veiligheidsuitrusting!
Onvakkundige montage en gebruik kunnen schade aan personen
en/of materiële schade veroorzaken.
Montage en demontage, controle en onderhoud mogen alleen door
bevoegde en competente personen worden uitgevoerd.
Constructieve veranderingen (bijv. lassen, buigen) zijn niet toegestaan.
TAA / TAB
Bedieners moeten voor ieder gebruik een inspectie en zo nodig een
functiecontrole van de veiligheidsinrichtingen uitvoeren.
Versleten, verbogen of beschadigde ophangelementen mogen niet in
bedrijf worden genomen.
Belast
aanslagmiddelen
draagvermogen.
Breng aanslagmiddelen niet geforceerd in positie.
Ophangelementen moeten vrij kunnen bewegen in de kraanhaak.
Laat geen buigkrachten op ophangelementen inwerken.
Houd bij de hijsbeweging uw handen en andere lichaamsdelen ver van
aanslagmiddelen verwijderd. Verwijder aanslagmiddelen alleen met de
hand.
Vermijd stoten bijv. door met een ruk ophijsen van de last door een slappe
ketting.
Het gebruik zonder veiligheidsvoorzieningen is niet toegestaan.
Wend u bij twijfel wat betreft gebruik, controle, onderhoud of dergelijke tot
uw veiligheidsdeskundige of de fabrikant!
THIELE geeft voor de kwaliteitsklasse 10 geen algemene toestemming tot
het samenbouwen van onderdelen van verschillende fabrikanten!
THIELE aanvaardt geen aansprakelijkheid voor schade, die voortvloeit uit
het niet in acht nemen van de vermelde voorschriften, normen en
instructies!
Het werken onder invloed van drugs- en alcoholgebruik (ook bij
restalcohol) is altijd verboden!
3
Eerste inbedrijfname
Verzeker u er bij de eerste inbedrijfname van, dat
de onderdelen overeenkomen met de bestelling en onbeschadigd zijn,
testcertificaat, verklaring van overeenstemming en bedrijfshandleiding
aanwezig zijn,
markeringen en documentatie overeenstemmen,
controletermijnen en bevoegde personen voor controles zijn vastgesteld,
een visuele en functiecontrole werd uitgevoerd en gedocumenteerd,
correcte wijze van bewaren van de documentatie is zeker gesteld.
Voer verpakkingen als afvoer af rekening houdend met de milieuwetten en
volgens de lokale voorschriften.
4
Kenmerken
De tabellen bevatten alleen standaard-artikelnummers en -gegevens, maar
geen klantspecifieke uitvoeringen.
Bij tweeparts-gebruik zijn de draagvermogengegevens
afhankelijk van de neigingshoek β:
4.1 Ophangschalmen vorm A, TWN 0803, kwaliteitsklasse 8
voor „Liftings Sets" in offshore-samenstellen
TWN 0803
(Offshore)
worden
1 / 5
nooit
hoger
dan
Afmetingen
Draagvermogen
Artikel-nr.
[mm]
[t]
D
F0803208
4,75
20
140
F0803228
5,6
22
160
F0803268
8,0
26
180
F0803328
12,5
32
230
F0803368
16
36
250
F0803408
19
40
290
F0803458
25
45
320
F0803508
31,5
50
340
F0803568
40
56
380
F0803638
50
63
430
F0803708
63
70
470
F0803808
80
80
520
#
#
met
het
aangegeven
#
#
Massa
ca. [kg]
F
B
80
1,1
90
1,5
100
2,3
125
4,4
140
6,2
160
8,8
175
12
190
16
210
23
240
33
260
44
290
64
NL-161118
