8 Functie voor netsignalen
LET OP
De bijbehorende functie voor vermogensdistributie is alleen beschikbaar als de
omvormer ondersteuning biedt voor de regeling van actief vermogen, vermogens-
factor en reactief vermogen (blindvermogen)!
Raadpleeg voor meer informatie de gebruikershandleiding van de omvormer of
neem contact op met de lokale leverancier.
8.2
Beschrijving van de interface
De Logger1000 is uitgerust met digitale en analoge besturingspoorten voor het ontvangen
van digitale en analoge instructies die door de netbeheerder worden verzonden.
8.2.1 Digitale besturingsinterface

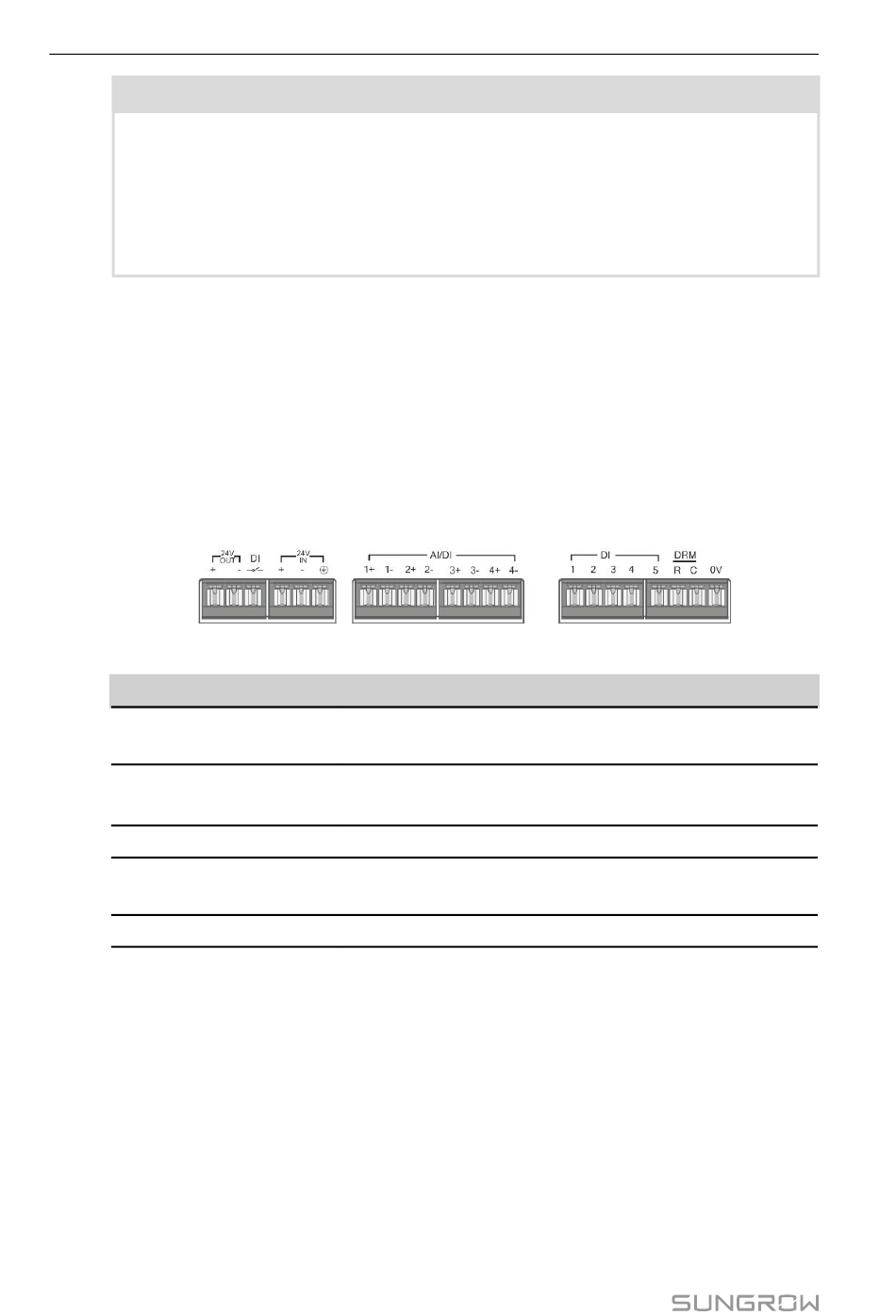

De digitale besturingsinterfaces bevinden zich aan de onderkant van de Logger1000, met in
totaal vijf digitale ingangspoorten (zie onderstaande afbeelding).
Tabel 8-1 Signaaldefinitie digitale besturingsinterface
Signaal
DI
1+，1-，2+，2-
3+，3-，4+，4-
1，2，3，4，5
DRM
0 V
Aan de onderkant van de Logger1000 bevinden zich vier poorten die compatibel zijn met de
AI/DI-functie. Als de DI-functie van de "AI/DI"-poort actief is, gebruikt u een voedingskabel
om de poort "24V OUT+" aan te sluiten op de poort "DI".
De bekabeling tussen de Logger1000 en de draadloze ontvanger wordt hieronder
toegelicht:
74
Definitie
Schakelaar voor omschakeling van AI-functie naar DI-
functie.
4 ingangskanalen droog-contact
5 onafhankelijke ingangskanalen droog-contactsignalen
Werkt samen met de DI1 tot DI4 om de DRM-functie te
bereiken
Ingang droog-contactsignaal aarde
Gebruikershandleiding
