Installatieruimte
ter plaatse
Toevoerleidingen
De aansluitingen voor de toevoerleidingen bevinden zich op het reini-
gingsapparaat boven de opzetkast.
De ter plaatse aanwezige toevoerleidingen en het aansluitstuk voor
de luchtafvoer moeten op een hoogte van 2650 mm boven de bo-
venkant van de afgewerkte vloer eindigen, zodat de opzetkast (TC)
op het reinigingsapparaat kan worden gemonteerd.
Voor de toevoerleidingen in de 2e rij van de installatieruimte wordt
een hoogte van 2800 mm geadviseerd, zodat de kranen gemakkelij-
ker toegankelijk zijn.

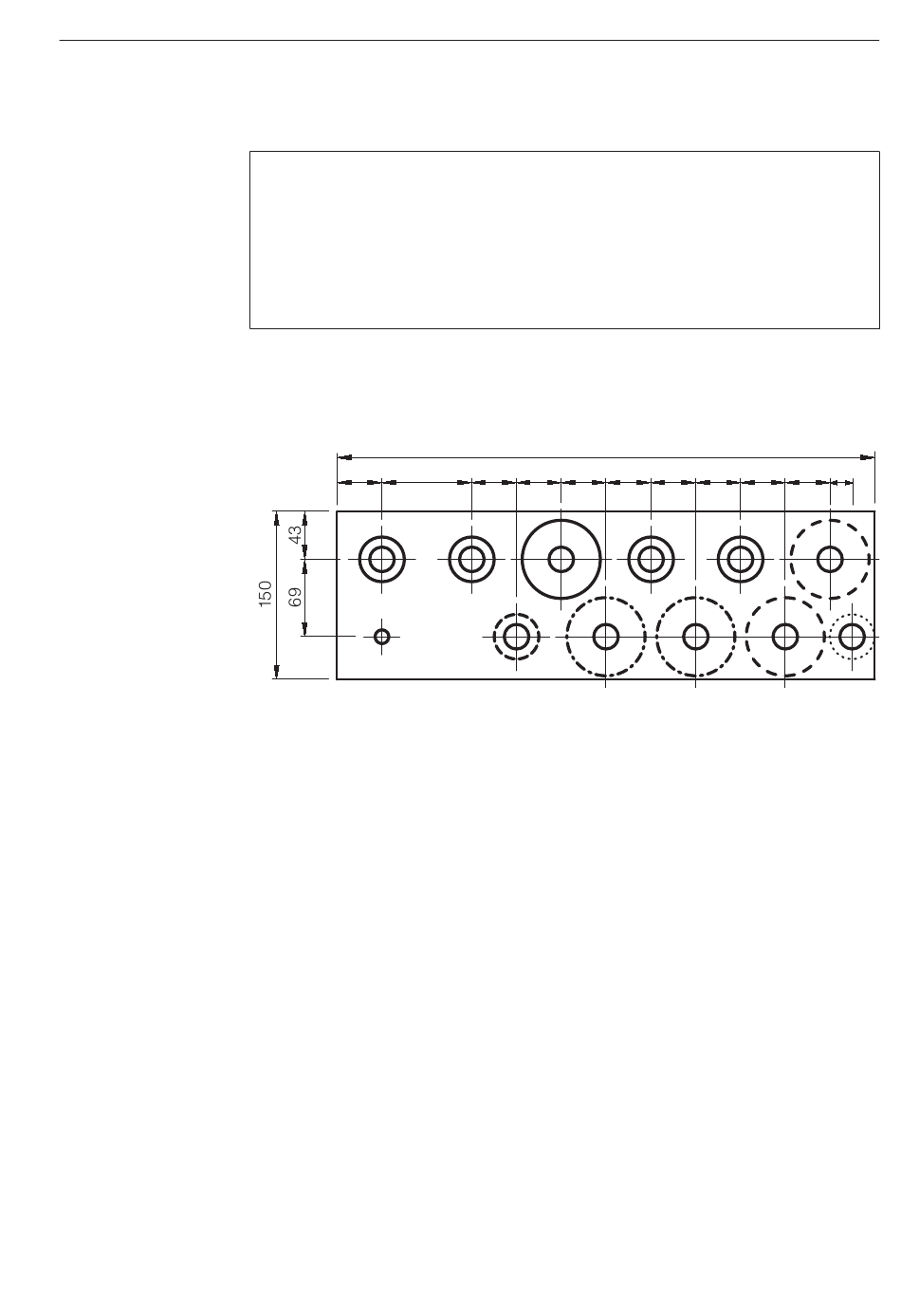

De ter plaatse aanwezige toevoerleidingen moeten boven het reini-
gingsapparaat liggen. De installatieruimte moet minstens
480 x 150 mm zijn:
40
80
1
5
a
2 x gedemineraliseerd water
b
1 x warm water
c
2 x koud water
d
Koelcircuit toevoer (optioneel)
e
Perslucht technisch
f
Koudwatertoevoer dampcondensator (optioneel)
g
Toevoerleiding stoom (optioneel)
h
Condensleiding stoom (optioneel)
i
Koelcircuit retour (optioneel)
j
Afvoerleiding afvoerpomp (optioneel)
Aansluitingen / installatie
480
40
40
40
1
2
6
7
40
40
40
40
3
3
8
9
40
20
4
10
7
