2. Installatie van de diffusor
(vervolg)
Handleiding 31‐29E

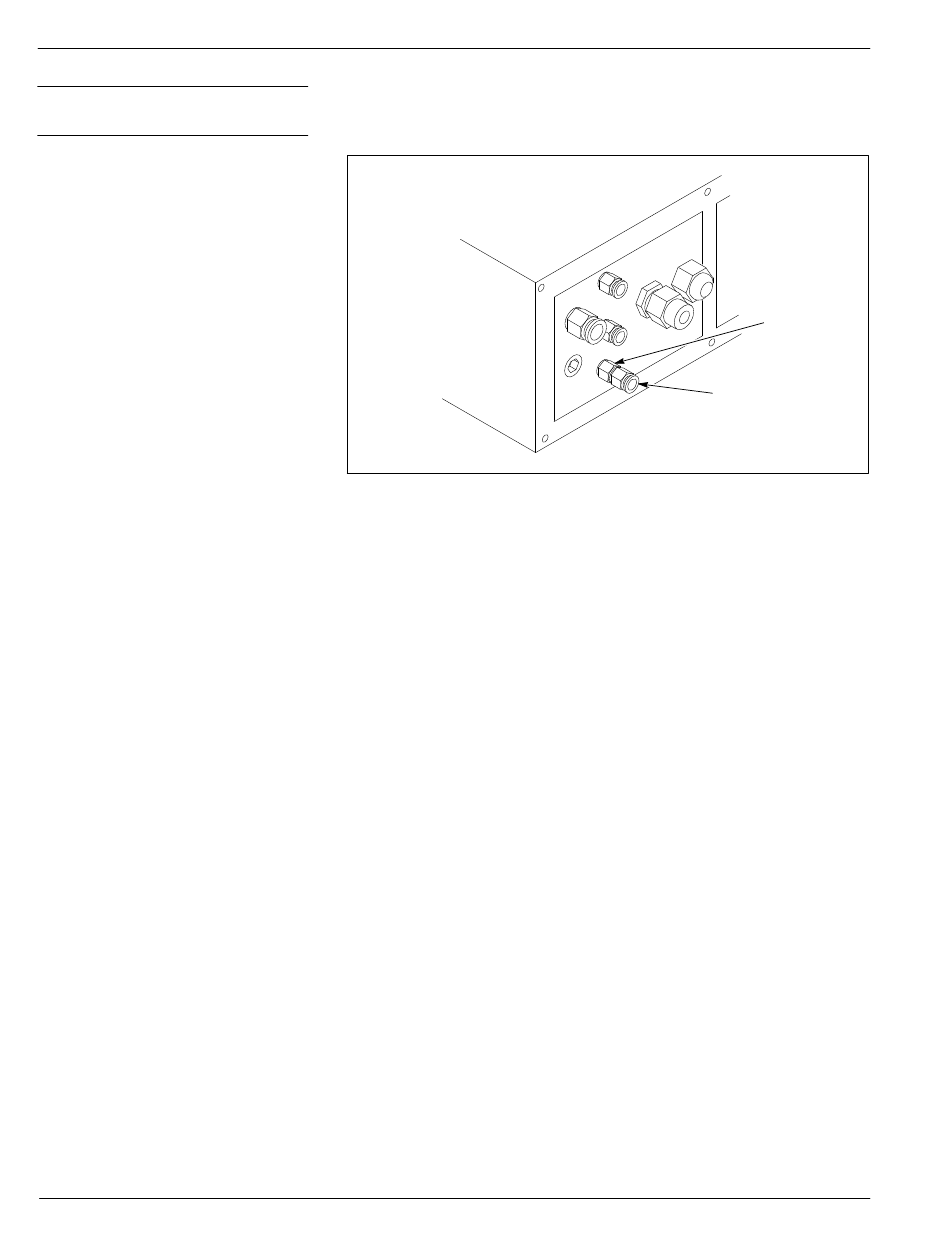

Afb. 1 Installeren van de luchtweerstand en de slangkoppeling
1. Luchtweerstand
2. Slangkoppeling
4. Zie afbeelding 2. Haal de kabel (1) van de versterker (4).
5. Haal de poedervoedingsslang (10) van de slangkoppeling (5). Haal de
slang uit de slangbeugel (3).
6. Verwijder de schroef (2) en de slangbeugel (3) van het eind van het
spuitpistool en leg ze ter zijde.
7. Plaats de diffusor (7) op het eind van het spuitpistool en zet hem vast
met de bijgeleverde schroef (8).
8. Breng een kort stuk voedingsslang (6) aan tussen de diffusor (7) en de
slangkoppeling (5).
9. Sluit de poedervoedingsslang (10) aan op de diffusor (7).
10. Sluit de kabel (1) aan op de versterker (4).
