9 Gegevensuitgang RS 232 C
9.1 Technische gegevens
8-bit ASCII-code
•
1 startbit, 8 databits, 1 stopbit, geen pariteitbit
•
Transmissiesnelheid kiesbaar op 1200, 2400, 4800, 9600 en 19200 baud
•
Miniatuurstekker noodzakelijk (9 polige D-Sub)
•
Bij de werking met interface is een foutloze werking enkel met de
•
corresponderende KERN-interfacekabel (max. 2m) gegarandeerd

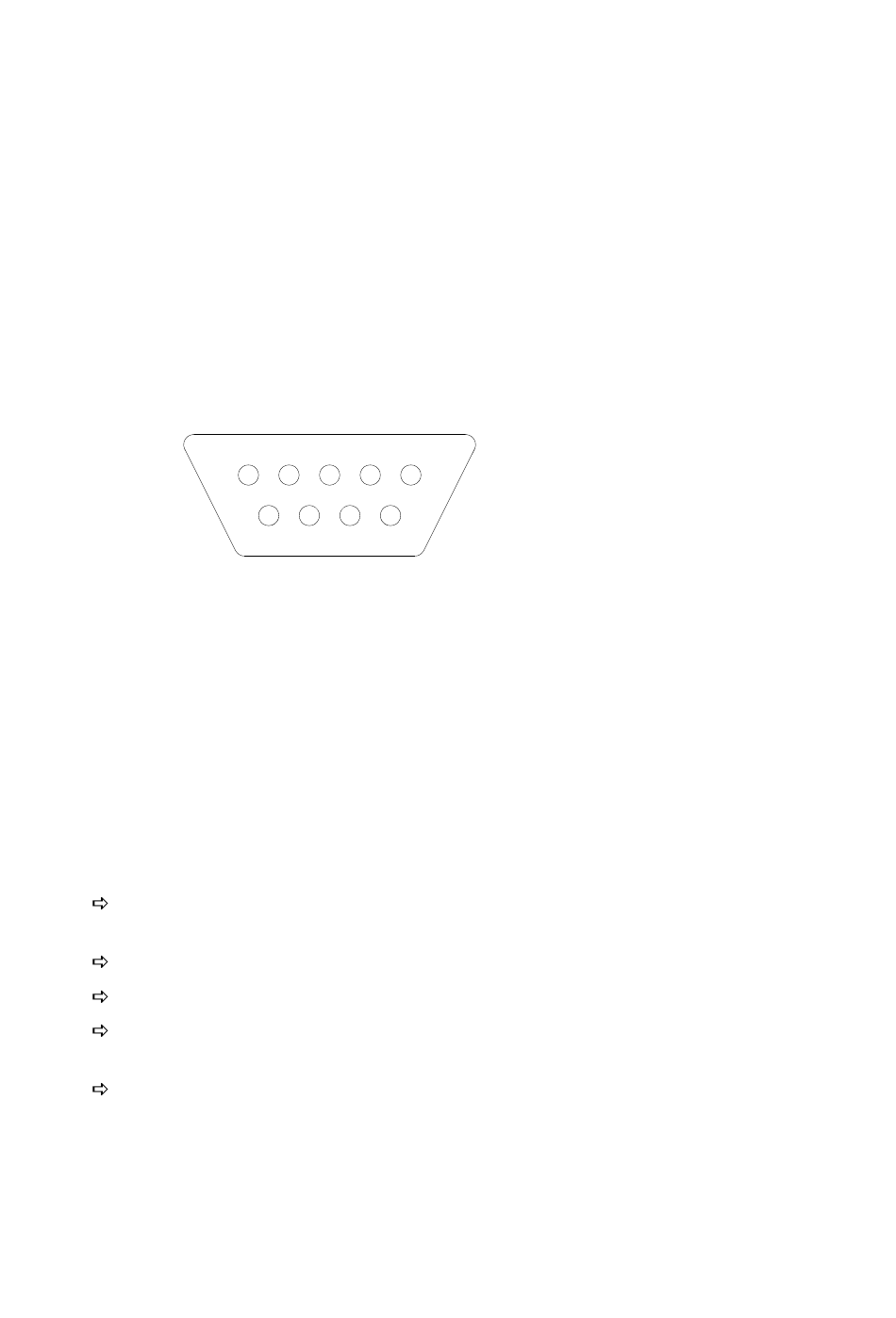

9.2 Bezettingsgraad van de pinnen van de uitgangsbus van de weegschaal
(vooraanzicht)
9.3 Interfaceparameter
Algemeen
De vereiste voorwaarde voor de gegevensoverdracht tussen weegschaal en een
randapparaat (bijvoorbeeld printer, PC) is dat beide apparaten op dezelfde
interfaceparameters (bijvoorbeeld transmissiesnelheid, modus gegevensoverdracht)
ingesteld zijn.
9.3.1 Modus "Gegevensoverdracht"
Bij een uitgeschakelde weegschaal toetsen ON/OFF en TARE gelijktijdig
indrukken totdat de eerste functie „Unit" verschijnt.
5x-toets zo vaak indrukken totdat „PR" verschijnt.
Met de toets PRINT bevestigen, de actuele instelling verschijnt.
Met de 5x-toets kan er tussen de verschillende instellingen (zie hoofdstuk 8.3)
een keuze gemaakt worden
Met de toets PRINT wordt de gewijzigde instelling overgenomen. De
weegschaal keert automatisch terug naar de weegmodus.
CDE/CME/CDEE-BA-nl-1020
5
1
9
6
Pin 2:
Transmit data
Pin 3:
Receive data
Pin 5:
Signal ground
25
