Elektrische aansluiting
7.1.2
Instrumentconnector
Voor de versies met connector (M12 of 7/8"), kan de signaalkabel worden aangesloten
zonder de behuizing te openen.

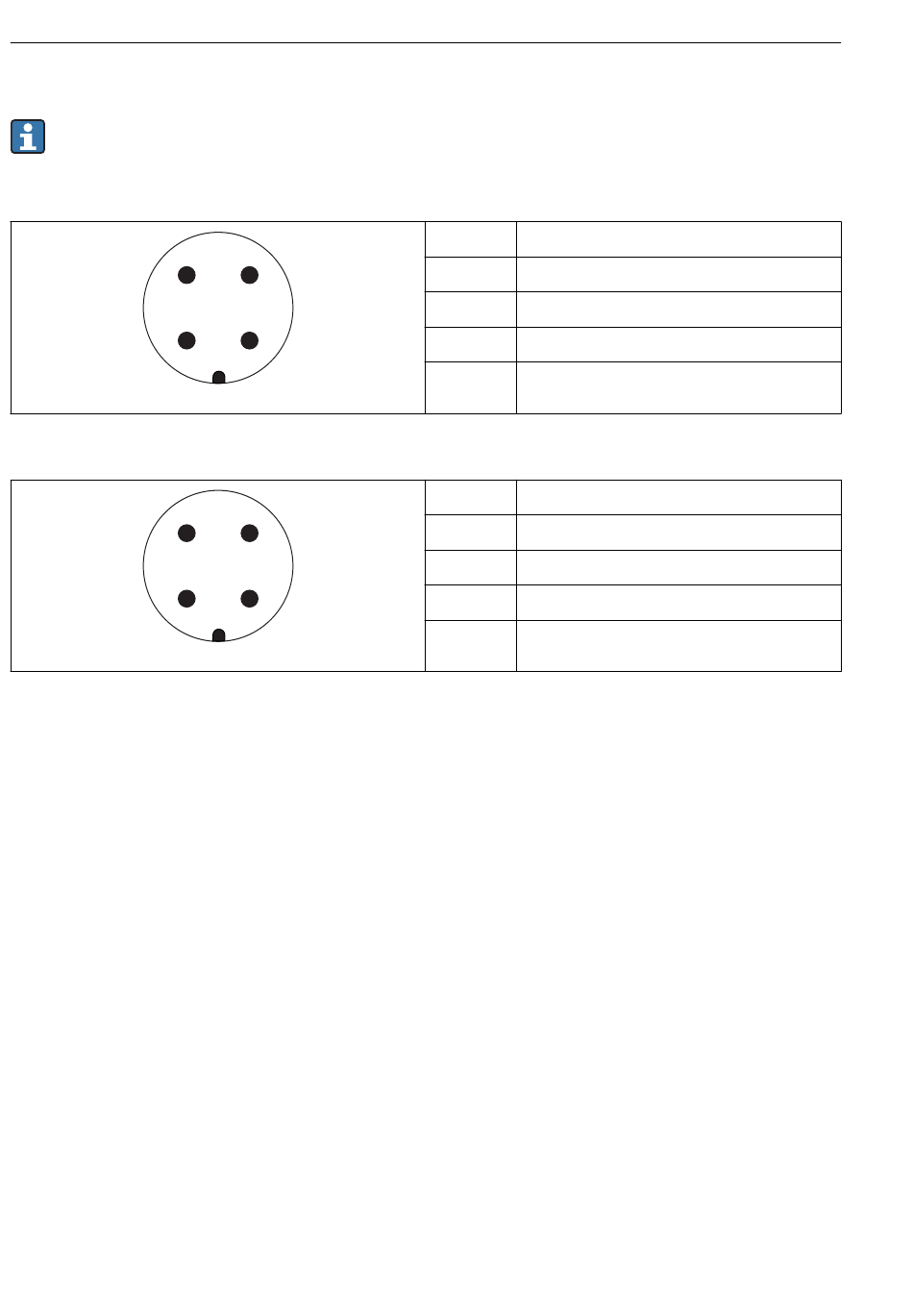

Pinbezetting van de M12-connector
4
1
Pinbezetting van de 7/8"-connector
1
2
36
3
2
A0011175
3
4
A0011176
Pin
Betekenis
1
Signaal +
2
Niet aangesloten
3
Signaal -
4
Aarde
Pin
Betekenis
1
Signaal -
2
Signaal +
3
Niet aangesloten
4
Afscherming
Levelflex FMP51, FMP52, FMP54
Endress+Hauser
