Supplement bedieningshandleiding
S-45 XC, S-45 XC Trax, S-65 XC, S-65 XC Trax met platform van 4 meter

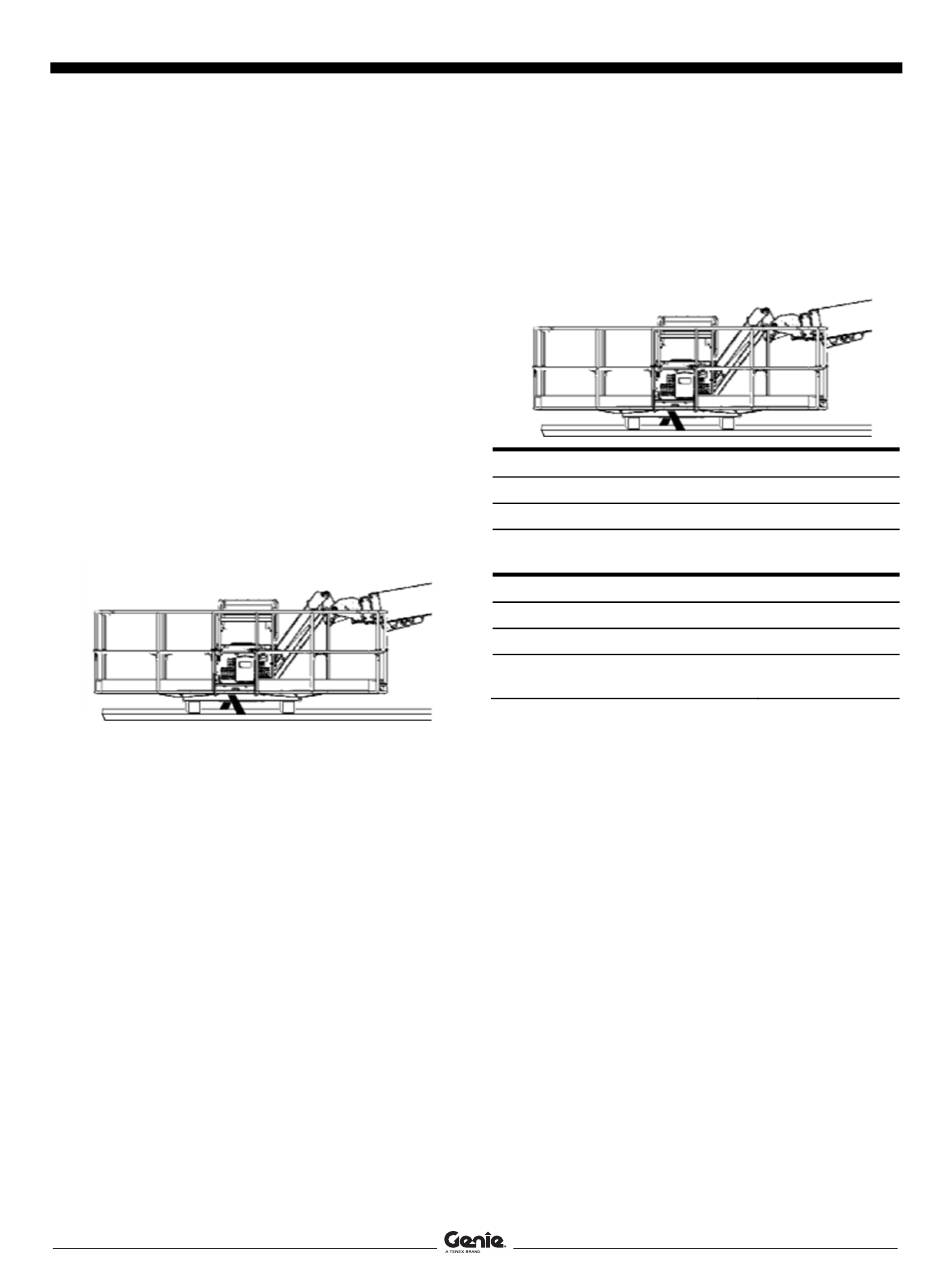

Platform vastzetten – S-45 XC, S-45
Trax platform van 4 meter
Zorg ervoor dat de arm en het platform zich in de
transportstand bevinden.
Als een machine met een platform van 4 meter op
een aanhangwagen van standaardbreedte wordt
getransporteerd, moet de draaitafel 4 graden worden
geroteerd. Vergrendel de geroteerde draaitafel met
behulp van de excentrische transportvergrendeling
(ond.nr. 1309686GT). Het platform van 4 meter moet
volledig worden geroteerd, zoals te zien in
onderstaande afbeelding.
Zet het platform vast met een nylon band die parallel
aan de bandgeleiders is bevestigd. Oefen geen
overmatige neerwaartse kracht uit wanneer u de
armsectie vastzet.
Platform vastzetten – S-65 XC, S-65
Trax platform van 4 meter
Zorg ervoor dat de arm en het platform zich in de
transportstand bevinden.
Als een machine met een platform van 4 meter op
een aanhangwagen van standaardbreedte wordt
getransporteerd, moet de draaitafel 3,5 graden
worden geroteerd. Vergrendel de geroteerde
draaitafel met behulp van de uit-het-midden-
transportvergrendeling (ond.nr. 1296096GT). Het
platform van 4 meter moet volledig worden geroteerd,
zoals te zien in onderstaande afbeelding.
8
Zet het platform vast met een nylon band die parallel
aan de bandgeleiders is bevestigd. Oefen geen
overmatige neerwaartse kracht uit wanneer u de
armsectie vastzet.
Model
S-45 XC, S-45 TRAX met platform van 4 meter
Maximaal horizontaal platformbereik
Maximum laadvermogen
Afmetingen platform, 4 m
(lengte x breedte)
Model
S-65 XC, S-65 TRAX met platform van 4 meter
Maximaal horizontaal platformbereik
Maximum laadvermogen
Afmetingen platform, 4 m
(lengte x breedte)
Het beleid van Genie is gericht op voortdurende verbetering
van de producten. Productspecificaties kunnen zonder
voorafgaande kennisgeving en zonder verplichting worden
gewijzigd.
Platform van 4 meter
Eerste uitgave • Zesde druk
9,84 m
272 kg
400 cm x 91 cm
14,5 m
272 kg
400 cm x 91 cm
Onderdeelnr. 1295772DUGT
