Een T-72 Bij Een M - Nelec TEGUI M-72 Installatieschema
Extra schema's
Verberg thumbnails
Zie ook voor TEGUI M-72:
- Gebruiksaanwijzing (4 pagina's) ,
- Instructies (6 pagina's)
Inhoudsopgave
Advertenties
18
OP ALLE VIDEOFOONS:
Jumpers instellen
op twisted pair.
Twisted-Pair
Coax
ON
1 2 3 4 5 6 7 8
3 4 A1
1
2
= Weerstanden
doorknippen!
www.nelec.com

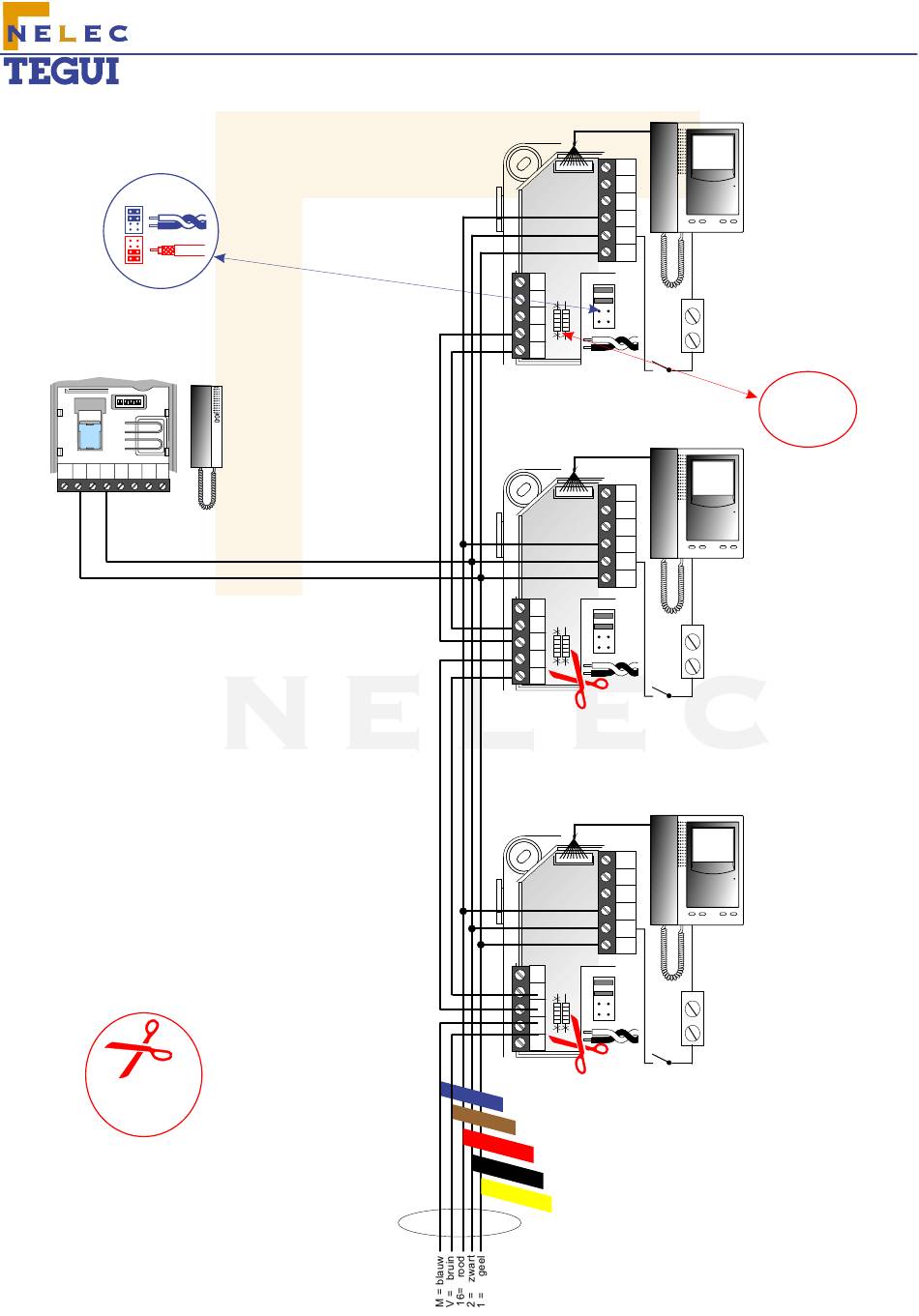

Een T-72 bij een M-72
T-72
Digitale bus
Stijger
A2
A1
18
16
6
V
M
M
V
A2
A1
18
16
6
V
M
M
V
A2
A1
18
16
6
V
M
M
V
b l a u
w
b r u i n
r o d
o
z w a r
t
g e e l
Opt-14,18
B-72 + M-72
2
1
Beldrukker
appartementsdeur
tbv 2de belsignaal
Weerstanden
doorknippen!
B-72 + M-72
2
1
Beldrukker
appartementsdeur
tbv 2de belsignaal
B-72 + M-72
2
1
Beldrukker
appartementsdeur
tbv 2de belsignaal
Copyright Nelec BV
