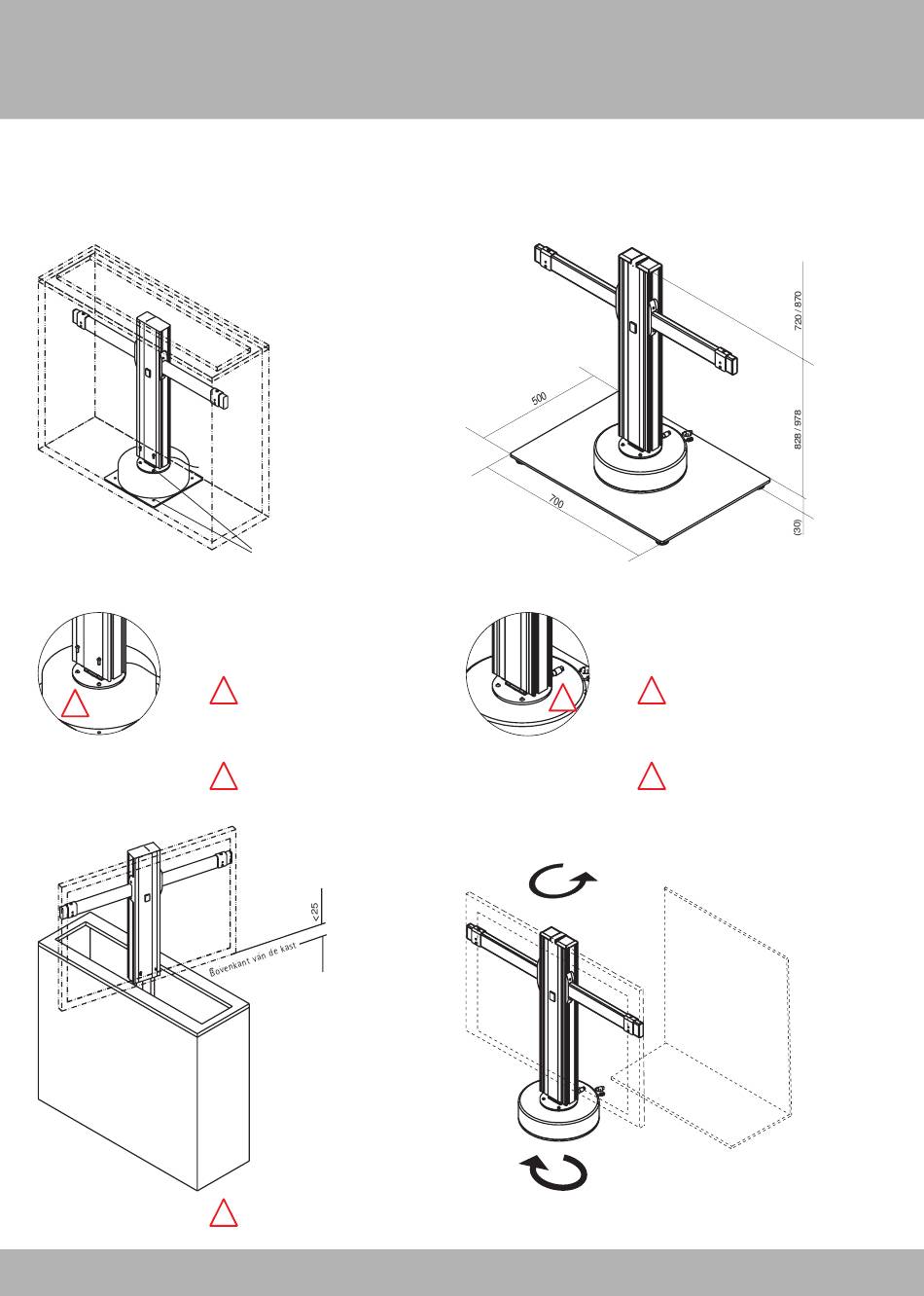

DR!VE draaibaar 720/870
Varianten
DR!VE zuil voor montage in het meubel
!
2
Eromheen moet een minimum
afstand van 25 mm tussen
gemonteerd beeldscherm en meubel
of verdere bouwkundige inrichtingen
worden nagekomen.
Na de inbedrijfstelling van de
beeldschermhouder afstellen en op
de paralleliteit tot het meubel letten.
De beeldschermhouder kan m.b.v. deze
bevestigingsschroeven worden afge-
steld.
Botsgevaar
!
In het onderste bereik van 80mm is de
sensor niet actief. (Het bereik moet vrij
blijven)
De onderkant van het beeldscherm
!
mag max. 25 mm tot aan de
bovenkant van het meubel worden
uitgeschoven.
Geschikte bevestiging in het meubel.
!
Standzekerheid volgens DIN Fb 147
Vrijstaande DR!VE zuil met bodemplaat
!
130°
180°
Wordt de bodemplaat 700x500 mm
die als toebehoren verkrijgbaar is niet
gebruikt, moet in plaats daarvan een
plaat van dezelfde grootte met ten
minste 22 kg gewicht worden
gemonteerd.
Attentie: voetsteller moet op een
vlakke ondergrond worden afgesteld.
Botsgevaar
!
In het bereik onderaan (25mm) is de
sensor niet actief. (Het bereik moet
vrij blijven.)
Tijdens het zwenken mogen zich geen
!
personen, dieren of voorwerpen in het
zwenkbereik bevinden.
-veiligheidskoppeling stopt het
verdere zwenken-
Nakomen van de minimum afstand.
Eromheen moet een minimum
afstand van 25 mm tussen
gemonteerd beeldscherm en meubel
of verdere bouwkundige inrichtingen
worden nagekomen.
