Werkwijze
1. De omvormer openen zoals in hoofdstuk 7.2 "Omvormer openen" (pagina 50) beschreven.
2. Steek de kabel in elke omvormer.
Gebruik daarbij een van de twee behuizingsopeningen (F) aan de rechterkant.
GEVAAR!
Levensgevaar door hoge spanningen bij een fout in de kabel van de
SMA Power Balancer!
• Schuif de meegeleverde siliconenslang bij iedere omvormer over de plus- en de
minleiding van de kabel.
• Kort de siliconenslang vervolgens tot de gewenste lengte in.
• De siliconenslang moet de kabel binnen de behuizing van de omvormer volledig
omsluiten.
3. Trek de kabel langs het kabeltraject (E) omhoog tot aan het klemmenblok (B).
4. Aard de kabelafscherming in iedere omvormer aan de PE-aansluiting (D).
5. Voorzie de aders van de plus- en de minleiding van eindkapjes.
6. Sluit de plus- en minpool aan op de betreffende
schroefklemmen.

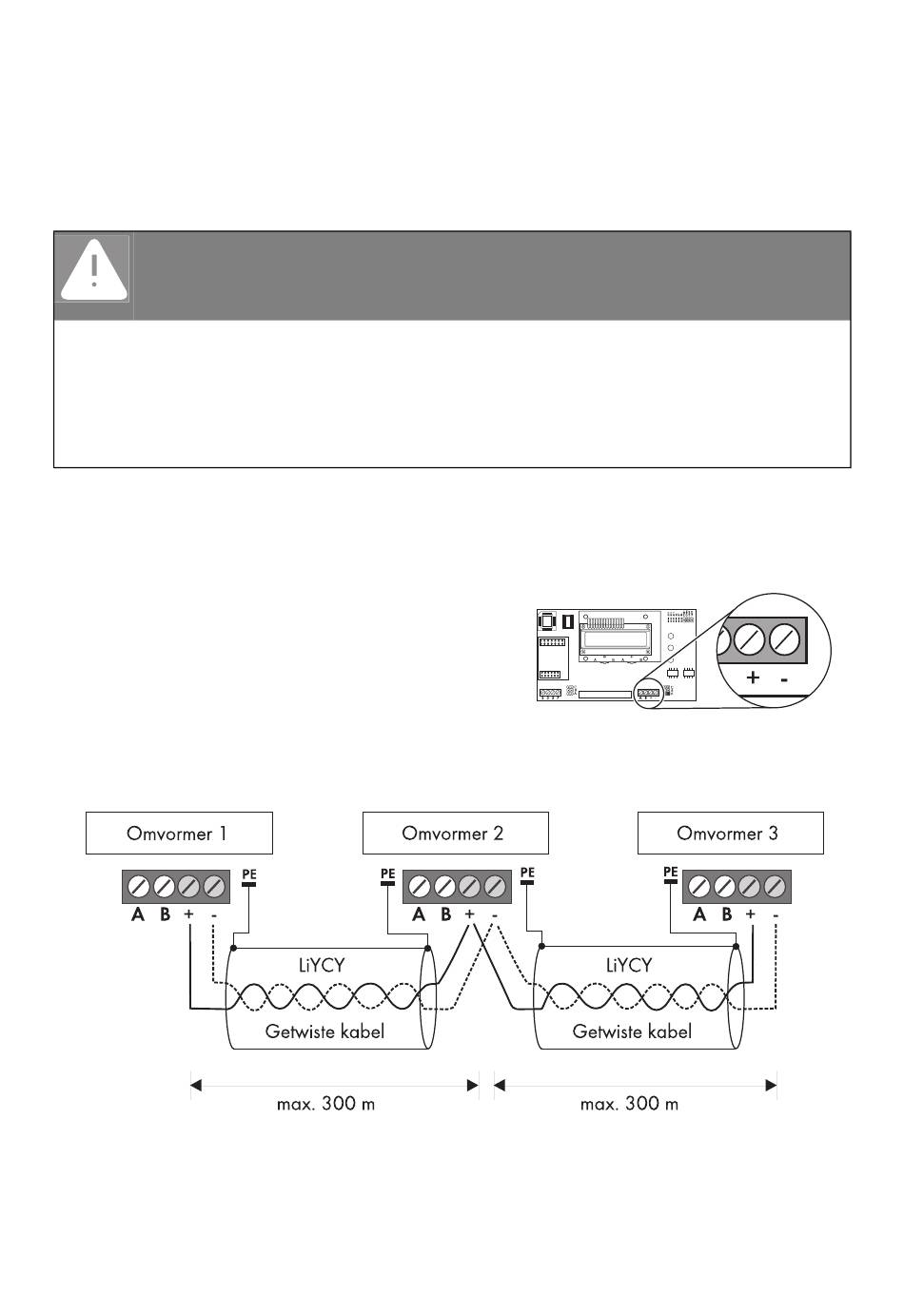

7. Sluit de plus- en minleidingen van de twee andere omvormers aan op het klemmenblok van de
middelste omvormer om de drie omvormers aan elkaar te koppelen.
De kabellengte tussen twee omvormers mag daarbij niet meer dan 300 m bedragen.
