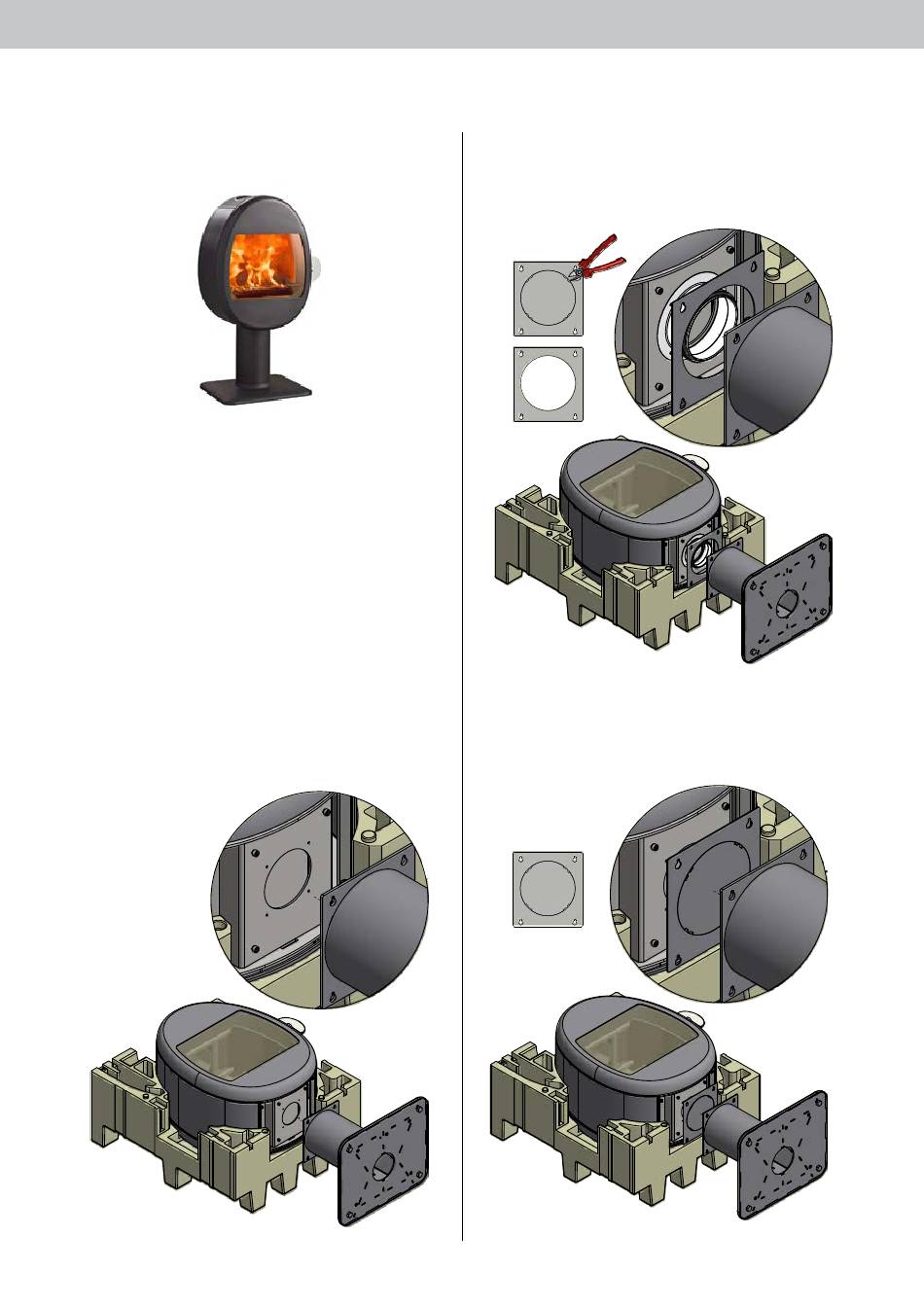

Pedestal
B ( 1 : 3 )
B ( 1 : 3 )
Geen externe verbrandingslucht.
Monteer de voet direct op de kachel, zonder de scheidings-
plaat.
Montage af piedestal u friskl.
Scan 66
NAVN:
EMNE:
MATERIALE:
M3 NR.:
DIMENSION:
TG.NR:
N/A
10-09-2014
VÆGT:
DATO:
SIGN:
N/A
AREAL:
Scan A/S
Externe verbrandingslucht via de onderkant.
pagina 26)
Gebruik de meegeleverde scheidingsplaat. Snijd eerst het gat uit en
monteer daarna de scheidingsplaat en de voet. Draai de schroeven
vast.
