Compact 7 boiler en combi ketel

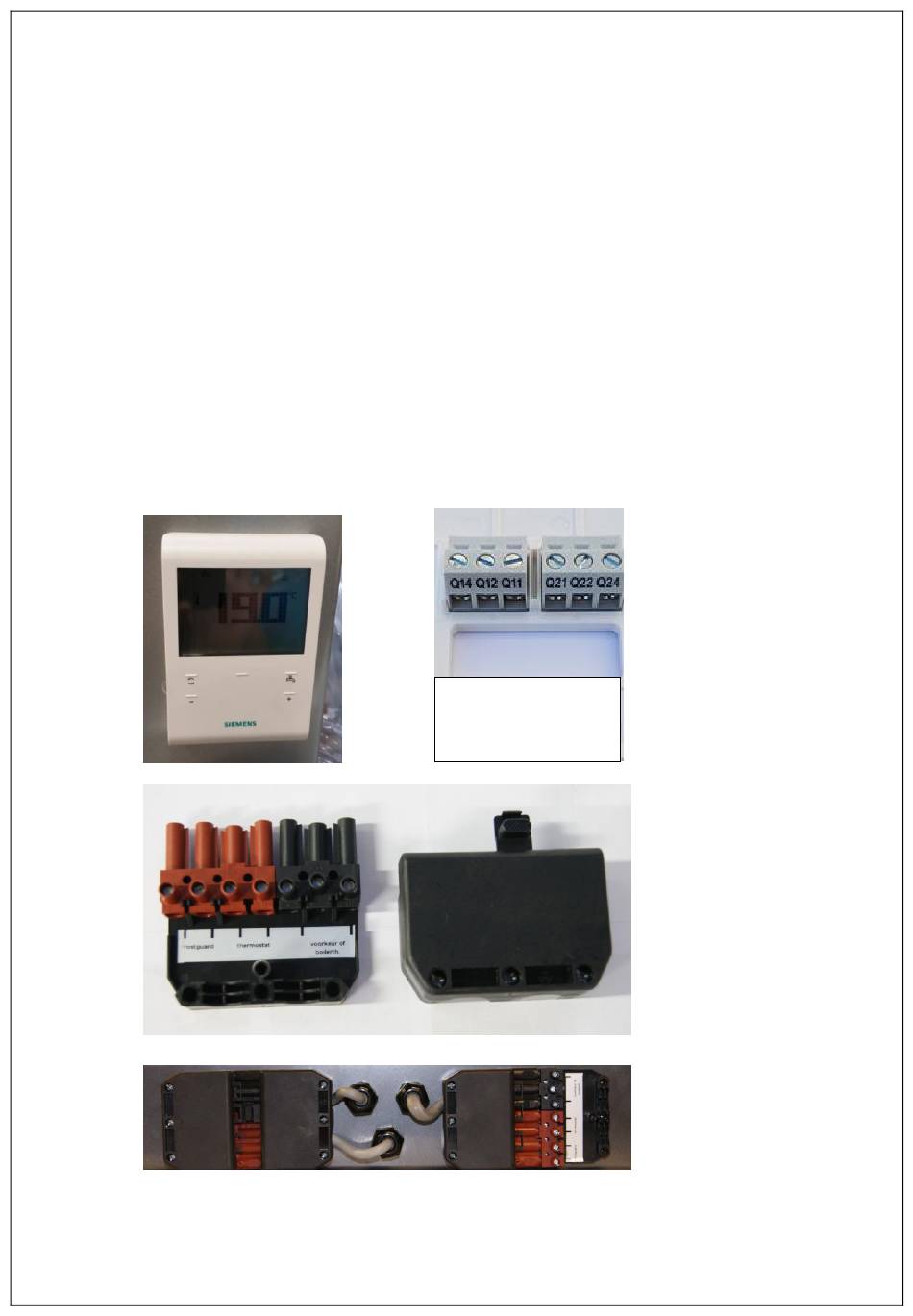

Aansluiting van de kamerthermostaat en de functie warme water aan/uit
Voor het aansluiten van de kamerthermostaat (met de functie warm water aan/uit) gebruikt u een 4
aderige 0.75 mm² geïsoleerde kabel. Deze kamerthermostaat dient u als volgt aan te sluiten:
Verwijder de rechter stekker achter het dashboard (zie figuur 12);
Verwijder het deksel van de stekker;
Sluit de draden van de kamerthermostaat aan op T1 en T2 zoals aangegeven op de sticker in
de stekker (zie figuur 11);
Sluit de draden van de warm water aan/uit functie op de punten S3 en B4 zoals aangegeven
op de sticker in de stekker (frostguard) (zie figuur 11);
Alleen bij de Compact 7 boiler ketel dienen de twee draden van de boilerthermostaat
gemonteerd te worden op de punten L1 en N, aangeven (zie figuur 11);
Vewijder de voorkant van de kamerthermostaat;
Sluit de draden aan in de thermostaat op Q14 en Q11 (zie figuur 10);
Sluit de warm water aan/uit functie aan op de punten Q21 en Q22 in de thermostaat (zie figuur
10);
Als het kraantje in het display zichtbaar is, is het warm water ingeschakeld. Zo niet, dan is het
uitgeschakeld.
Figuur 9
4.1.5 Vullen van het CV-Systeem voor de Compact 7 CV ketel
Handleiding COMPACT 7 versie 2017
Figuur 10
Q14
Q11
Q21 Q22
↓
↓
↓ ↓
T1
T2
S3
B4
Rechter stekker
Figuur 11
Figuur 12
13
