Bij sommige Aziatische en Europese auto's zit de OBD connector achter de asbak. Er zijn Aziatische
automerken die nog gebruikmaken van een tweede automerk specifieke OBDI aansluiting onder de
motorkap. Deze mag niet gebruikt worden voor E-OBD. Als u de OBD connector niet kunt vinden, kijk
dan in de handleiding van de auto.
De methode die wordt gebruikt om het VCI-apparaat op de DLC van een voertuig aan te sluiten, is
afhankelijk van de configuratie van het voertuig.:
Een voertuig dat is uitgerust met een OBD II managementsysteem levert zowel communicatie als
▪
12V-voeding via een gestandaardiseerde DLC.
Een voertuig dat niet is uitgerust met een OBD II managementsysteem levert communicatie via een
▪
DLC-aansluiting en levert in sommige gevallen 12V-stroom via de sigarettenaansteker of een
aansluiting op de accu van het voertuig.

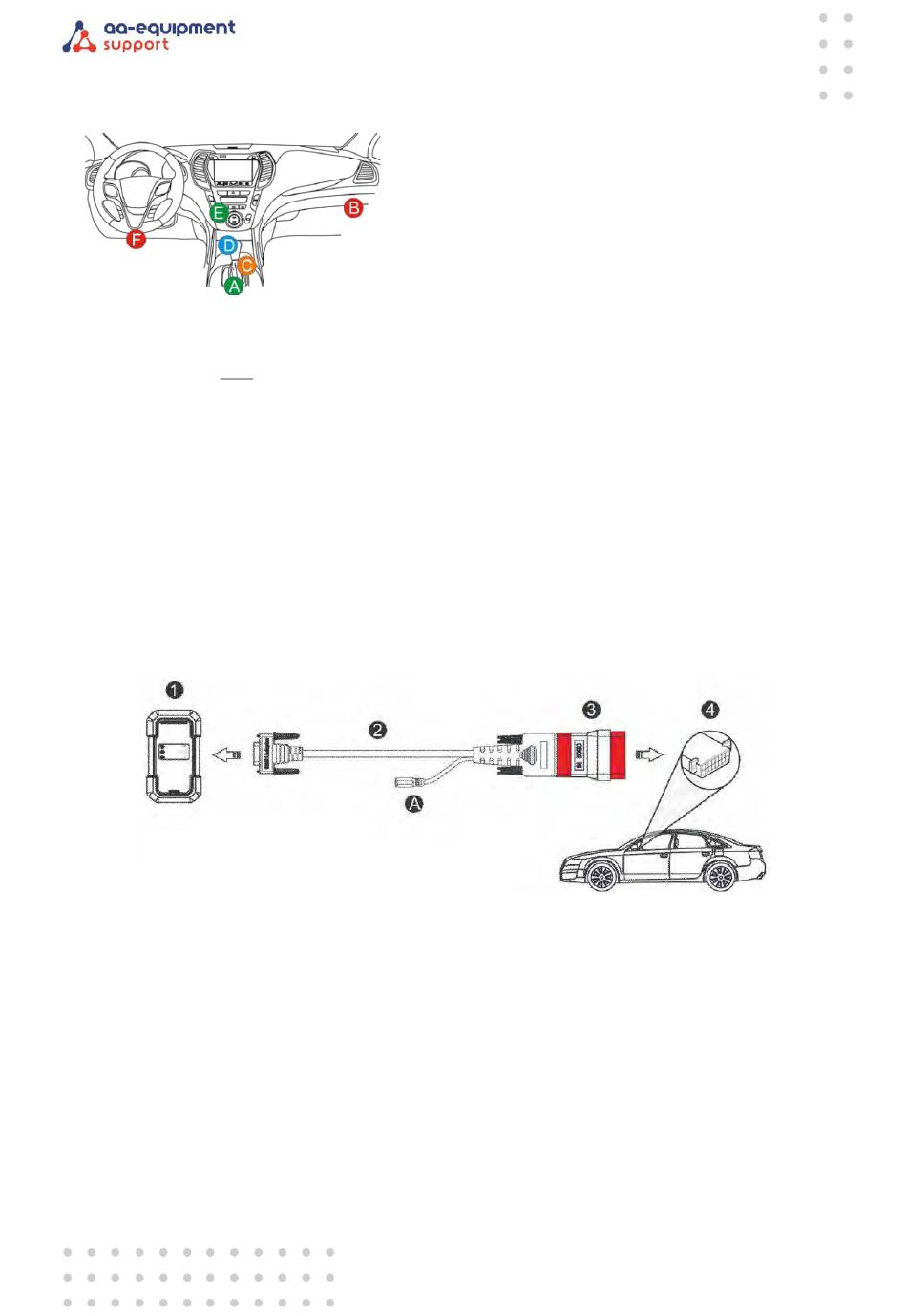

1. Voor OBDII-voertuigen gebruikt u de meegeleverde diagnosekabel (HDB15F naar HD15F datakabel +
HD15M naar OBDII adapter) om de VCI aan te sluiten op de DLC-poort van het voertuig.
1. VCI
2. HDB15F naar HD15F datakabel
3. HD15M naar OBD II-adapter
4. DLC-poort van het voertuig.
2. Raadpleeg voor niet OBDII-voertuigen de bovenstaande afbeelding om de aansluiting te maken.
1) Selecteer de juiste adapter uit de verpakking of een niet-16-pins adapterkit (apart verkrijgbaar) op
basis van het type DLC-poort van het voertuig (4).
2) Draai de schroeven van de HDB15F naar HD15F datakabel (2) los en koppel de HD15M naar OBD16
adapter (3) los van de datakabel.
3) Sluit de datakabel (2) aan op de doeladapter op de bovenstaande afbeelding en draai de schroeven
vast. Andere stappen zijn ook van toepassing.
Opmerking: Als de pen van de DLC beschadigd is of onvoldoende stroom heeft, kunt u stroom krijgen via een
van de volgende methode:
A. Accuklemmen (niet meegeleverd)
Pagina - 15 - van 40
