4.1 DIGITALE UITGANGEN

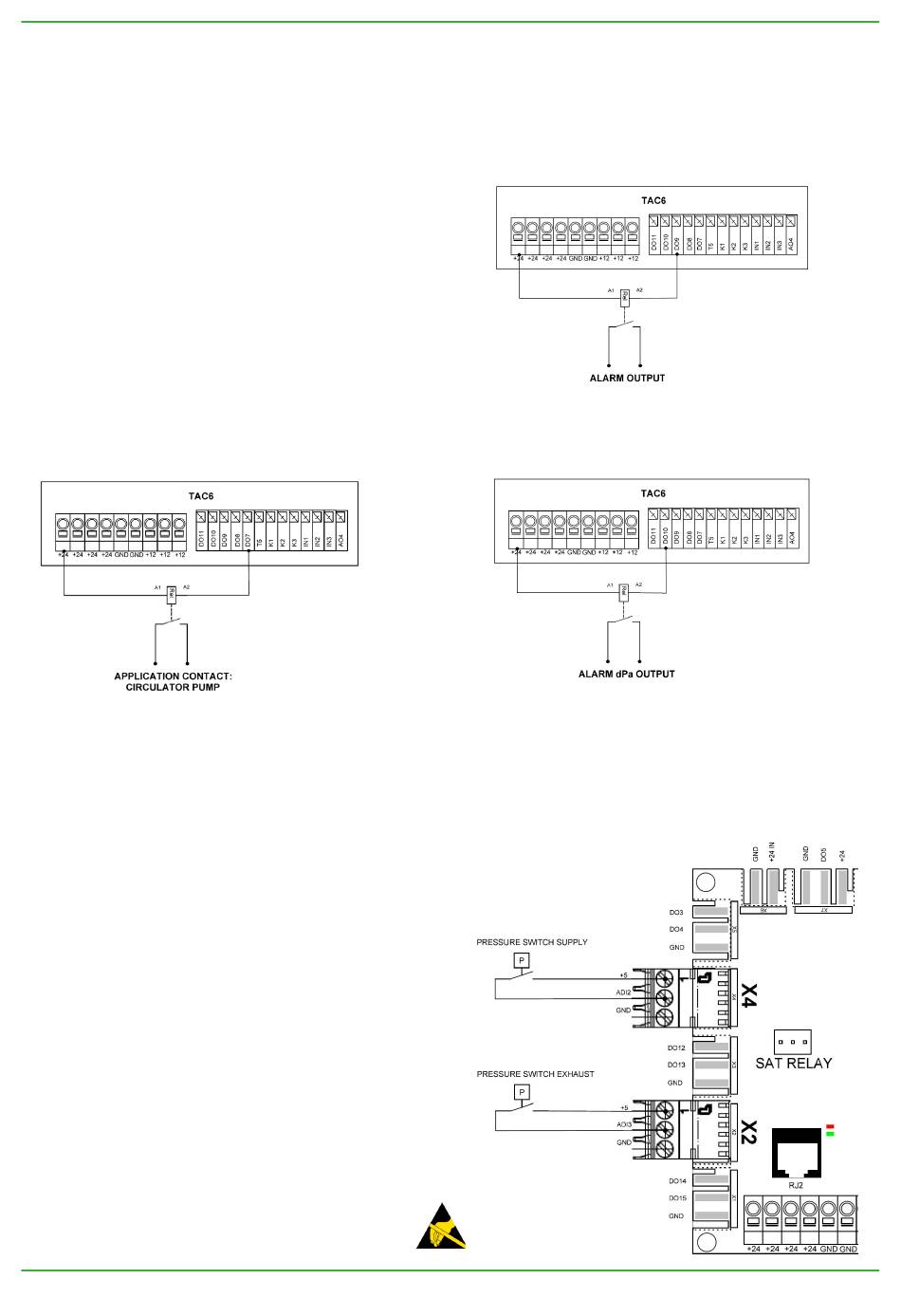

De digitale uitgangen DO7 - DO11 kunnen worden
gebruikt voor het activeren van een relais (1 N/O contact.
Ingangsspanning: 24 V DC). Zie figuur 1 voor voorbeeld met
DO7.: uitgang voor circulatiepomp verwarming, figuur 2 voor
DO9: uitgang voor alarmindicatie, figuur 3 voor DO10 indicatie
drukalarm. Voor DO8 en DO11 geldt hetzelfde principe.
Fig. 1
4.2 DRUKSCHAKELAARS
Voor toepassingen waarbij gebruik wordt gemaakt van
drukschakelaars, volg figuur 4 bekabeling met drukschakelaar
voor de verse lucht filter aangesloten op X4 en extractie filter
op X2.
LET OP: connectors X2/X4 kunnen afzonderlijk worden besteld
(CID522223) als andere drukschakelaars worden gebruikt in
plaats van de schakelaars in de specifieke set CID360025.
20
Dit document is een overzicht van de technische specificaties. Voor gedetailleerde en up-to-date informatie, zie onze selectie software.
Fig. 2
Fig. 3
Fig. 4
