06.3
ONDERDELEN
Het apparaat wordt met de volgende onderdelen geleverd:
•
Fiche voor montage, gebruik en onderhoud
•
Elektrische kabel voor aansluiting aan het elektrische netwerk.
•
Afstandsbediening.
•
Laadspatel pellets.
1
20
19
7
18
17
15
16

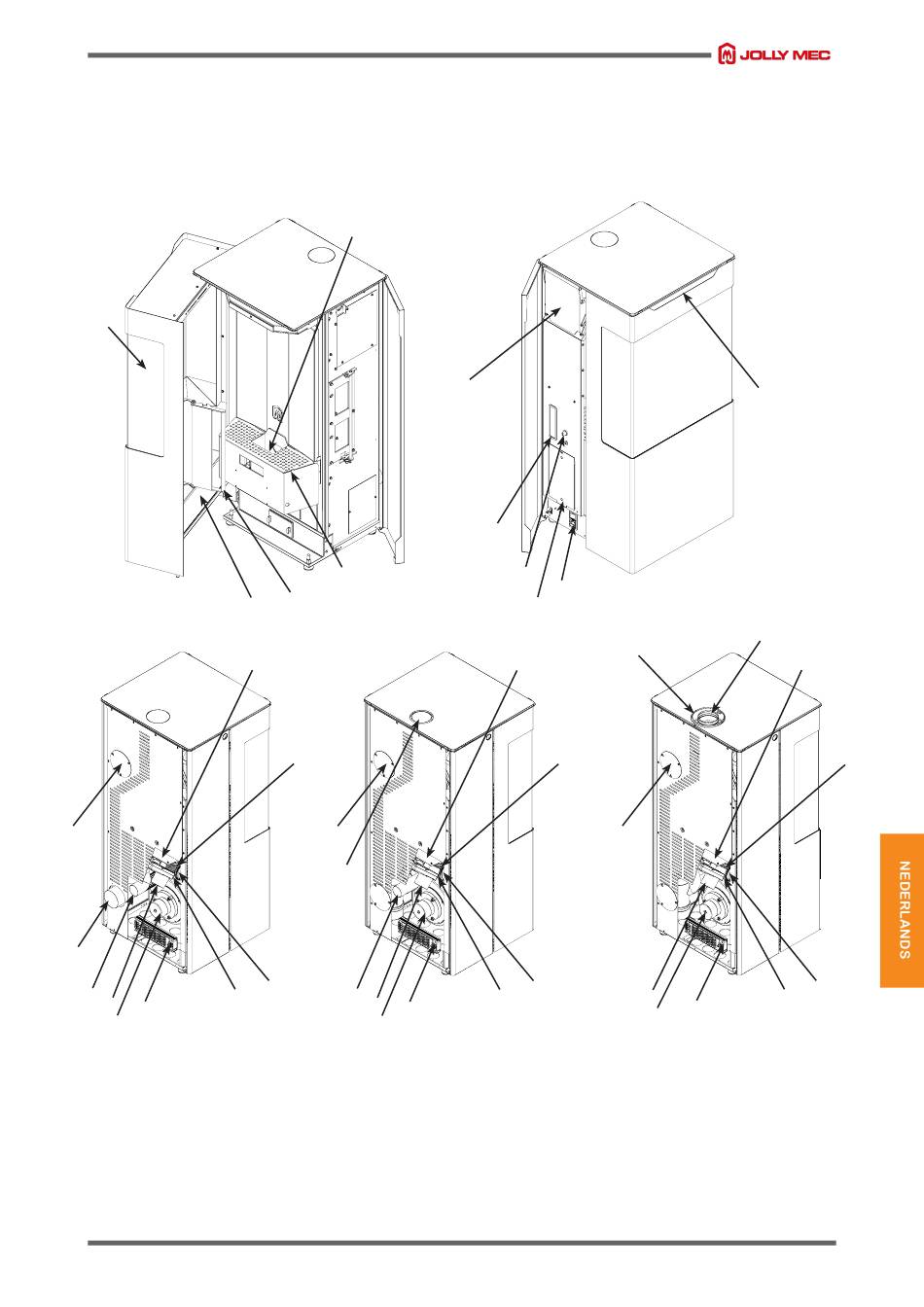

Lijst onderdelen:
Deur verbrandingskamere
1.
Aslade
2.
Rooster verbrandingskamer
3.
Handgreep voor opening deur
4.
Vuurpot
5.
Uitgang hete lucht
6.
Chute voor het laden van pellets
7.
Noodconsole
8.
5
3
4
2
21
11
20
19
12
18
13
17
15
16
Beveiligingsthermostaat met handmatige reset
9.
10. Elektronische besturingseenheid
11. Verwarmingsventilator
12. Drukmeter rook
13. Elektrische weerstand ontsteking
14. Elektrische contactdoos met zekeringen en
algemene schakelaar
15. Voeding 230 Vac - 24 Vdc
16. Ventilator verbranding en afvoer rook
17. Vijzel toevoerschroef pellets
7
8
9
14
10
21
11
7
12
13
6
19
22
20
17
15
16
18. Ingangspijpje verbrandingslucht Ø50 mm
19. Rookgasafvoer Ø80 mm
20. Uitgang kanalisatiepijp Ø80 mm
21. Pelletreservoir
22. Verbrandingsluchtinlaat
21
11
12
13
17
