Gira Miva Set 834 Installatiehandleiding pagina 7
Inhoudsopgave

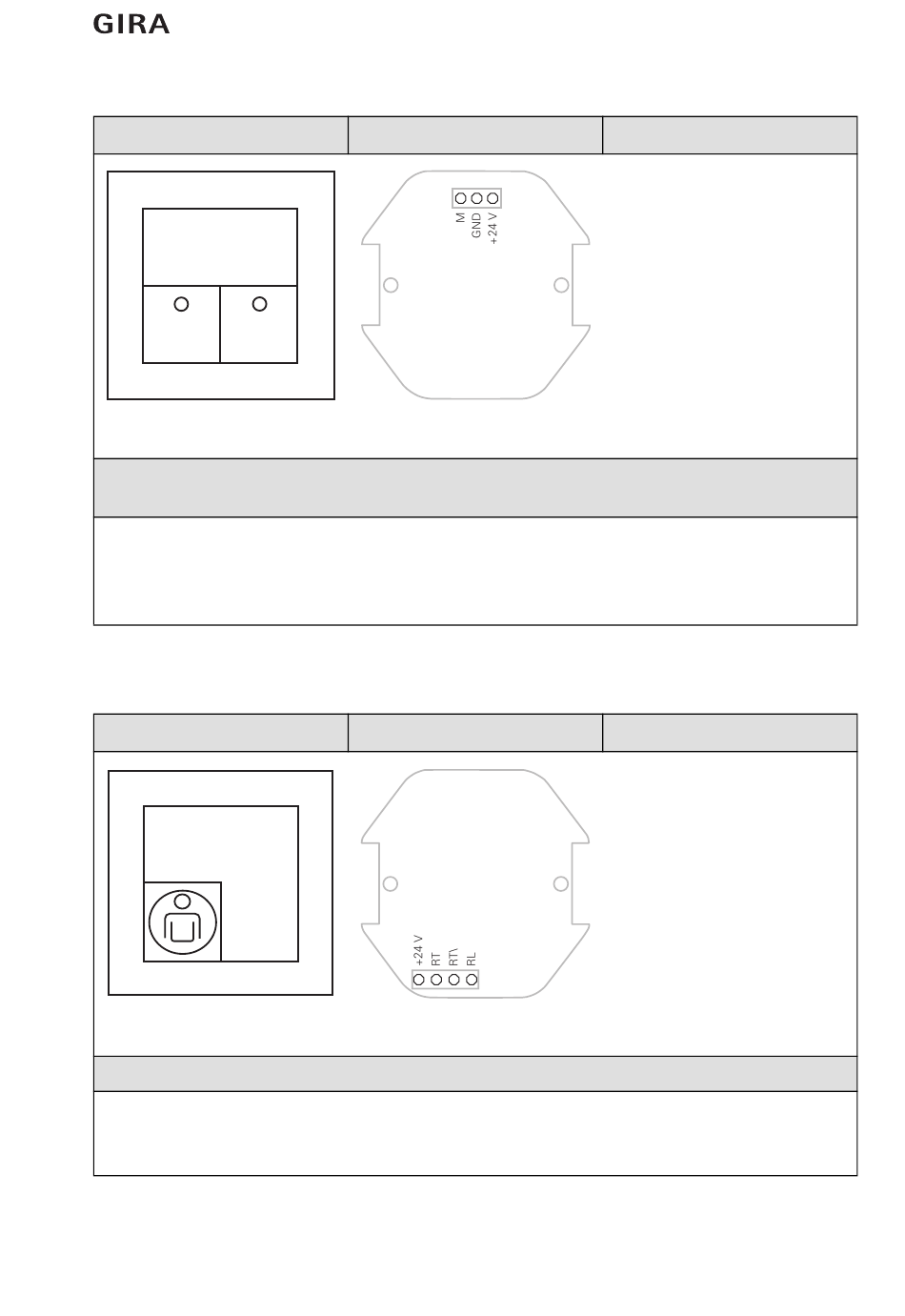

Optioneel: dienstruimte-eenheid, artikelnummer 2915 .. (afkorting: DZ)
Apparaataanzicht
Aansluiting aan:
oproepmodule
Functie: ontvangsteenheid voor oproepen in de Miva Set 834, onderdrukking van het
zoemersignaal.
Met groene knop aanwezigheid aangeven (uitsluitend bij ingestelde aanwezigheid klinkt in
een noodgeval het zoemersignaal). In de gele knop bevindt zich een rode LED
(oproeplamp) die brandt wanneer een oproep is geactiveerd. Met de gele knop wordt het
zoemersignaal gedurende 20 seconden onderdrukt.
Installatie in inbouwdoos conform DIN 49073.
Optioneel: belknop, artikelnummer 2900 .. (afkorting: RT)
Apparaataanzicht
Aansluiting aan:
oproepmodule
Functie: oproepactivering.
Met de rode knop een oproep activeren. Rode kalmeringsverlichting in de belknop gaat
branden. Rode signaalverlichting in de oproepmodule gaat branden. Evt. klinkt ook het
zoemersignaal.
Installatie in inbouwdoos conform DIN 49073.
03.2020/V 1.6
Aansluitconfiguratie
printplaat
achterzijde
Aansluitconfiguratie
printplaat
achterzijde
Legenda
M
Meldleiding naar
dienstruimte
GND
Aarde
+ 24 V
Voedingsspanning
Legenda
+ 24 V
Voedingsspanning
RT
Belknop (in)
RT\
Belknop (out)
RL
Oproepverlichting
