inSTALLATie
elektrische aansluiting

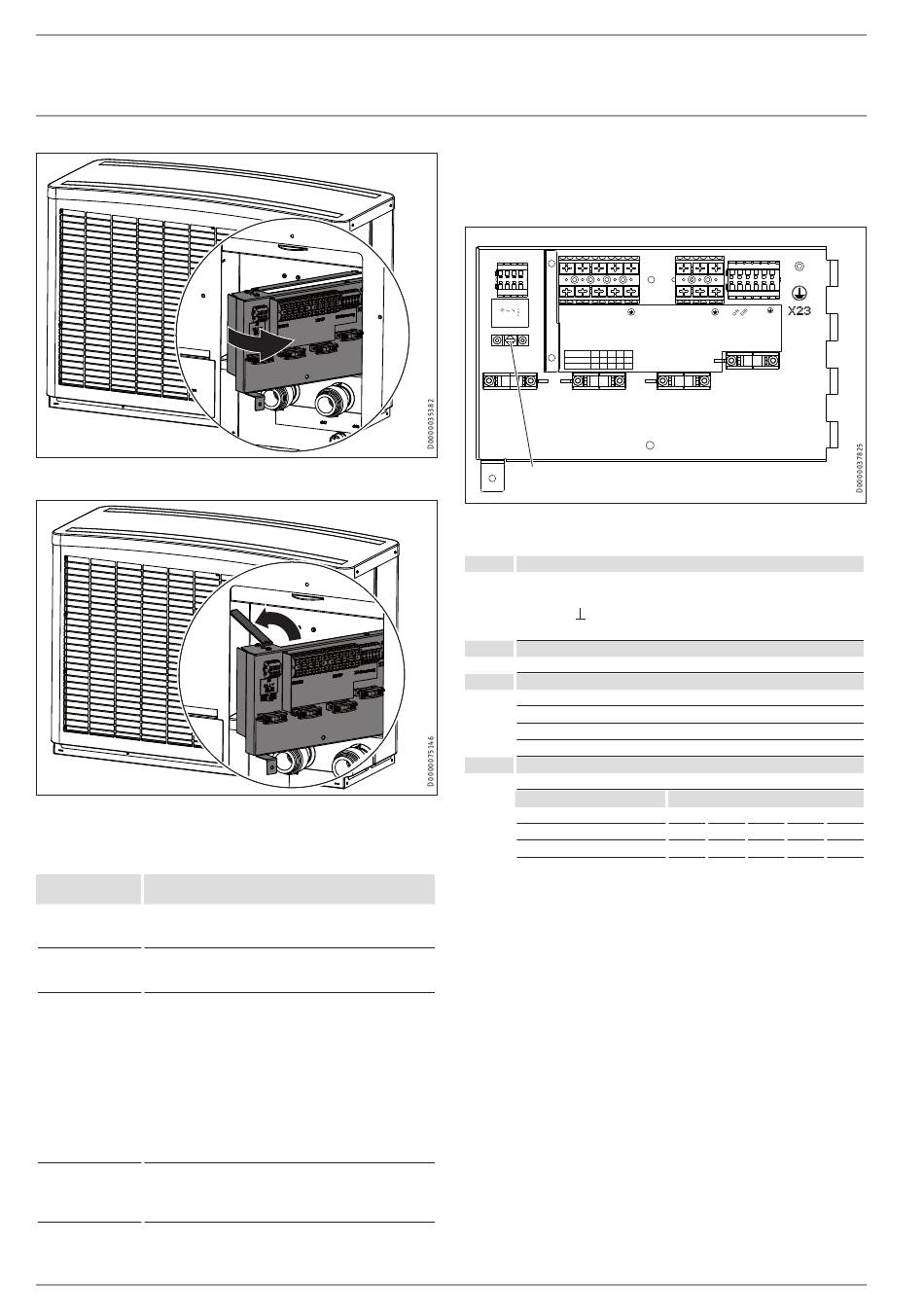

f Zwenk het aansluitgebied opzij.
f
f Fixeer het aansluitgebied met de vergrendeling.
f
f Sluit de elektrische nood-/hulpverwarming aan als u de vol-
f
gende functies van het toestel wilt gebruiken:
Toestelfunctie
Werking van de elektrische nood-/bijverwar-
ming
Mono-energetisch
De elektrische nood-/bijverwarming waarborgt de ver-
bedrijf
warmingsmodus en genereert hogere warmwatertempe-
raturen, wanneer het bivalentiepunt te laag is.
Noodbedrijf
Wanneer de warmtepomp bij een storing uitvalt, wordt
het verwarmingsvermogen overgenomen door de elek-
trische nood-/bijverwarming.
Opwarmprogramma
Bij retourtemperaturen van < 25 °C moet de vloerdroog-
(alleen bij vloerver-
functie uitgevoerd worden door de elektrische nood-/
warmingen)
bijverwarming.
De vloerdroogfunctie mag bij deze lage systeemtempe-
raturen niet door de warmtepomp uitgevoerd worden,
omdat tijdens de ontdooicyclus de vorstbeveiliging van
het toestel dan niet meer kan worden gegarandeerd.
Na beëindiging van het opwarmprogramma kunt u de
elektrische nood-/bijverwarming loskoppelen, wanneer
deze niet nodig is voor de werking van het toestel.
Let erop dat het noodbedrijf niet in het opwarmprogram-
ma uitgevoerd kan worden.
Antilegionellascha-
De elektrische nood-/bijverwarming wordt bij geacti-
keling
veerde antilegionellaschakeling automatisch gestart om
het water ter bescherming tegen legionella regelmatig
tot een temperatuur van 60 °C te verwarmen.
18
| WPL A | WPL AC | WPL AS | WPL ACS
11.2 WPL 15 AS | WPL 15 ACS
f Sluit de elektrische leidingen volgens de onderstaande af-
f
beelding aan.
X2
L
N
L
N
X5 / DHC
BUS
1/N/PE~230/50
C 32A
3,0 kW
L
N
PE
3,2 kW
L
N PE
6,2 kW
L
N
L
N PE
1
1 Aardingsklem voor de afscherming van de
laagspanningskabel
X2
Beveiligingslaagspanning (BUS)
BUS High H
BUS Low L
BUS massa
BUS " + " (wordt niet aangesloten)
X3
Compressor (inverter)
L, N, PE
X4
Stuurspanning
-
ON
ERR
Netaansluiting: L, N, PE
X5
elektrische nood-/bijverwarming (nHz)
L, N, L, N, PE
Aansluitvermogen
3,0 kW
3,2 kW
6,2 kW
f Aard de laagspanningskabel door de afscherming over de
f
buitenmantel te stulpen en vervolgens vast te zetten onder
de aardingsklem.
f Controleer vervolgens de goede werking van de
f
trekontlastingen.
L
N
-
L
N
X3 / WP
X4 / Steuerung
1/N/PE~230/50
1/N/PE~230/50
C 20A
C 16A
Klemaansluiting
L
N
PE
L
N
PE
L
N
L
N
PE
