4 Aansluiting
Aansluitvoorbeeld
8
VEGADIS-adapter • Voor de aansluiting van een externe display- of bedieningseenheid of een slave-sensor
Contactpen
Kleur verbindingskabel
1
Bruin
2
Wit
3
Blauw
4
Zwart
5
Geel/groen
4.2
Externe display- en bedieningseenheid
1

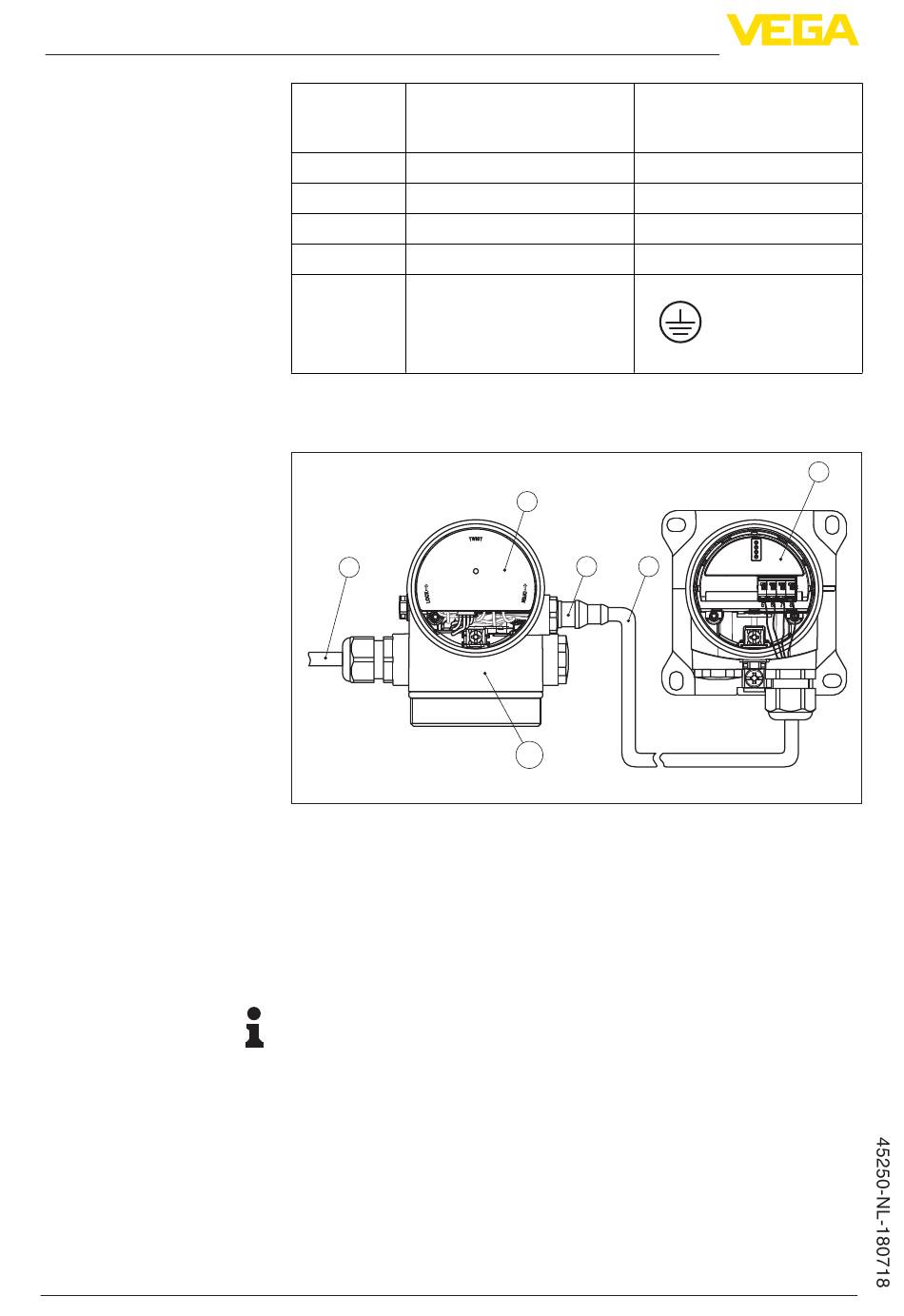

Fig. 8: Aansluitvoorbeeld voor de VEGADIS-Adapter met externe display- en
bedieningseenheid
1
Signaalkabel
2
Sensor
3
VEGADIS-Adapter
4
Connector M12 x 1
5
Prefab aansluitkabel (optie)
6
Externe display- en bedieningseenheid
Opmerking:
Voor de VEGADIS-Adapter is alleen de getoonde inbouwpositie
toegestaan.
Klem externe display- en
bedieningsmodule resp.
slave-sensor
Klem 5
Klem 6
Klem 7
Klem 8
3
4
5
2
6
Display
