Videodiafragma zoomlens | Installatiehandleiding
Afstellingen
Instelprocedure
Om de lens/camera in te stellen monteert u eerst de lens, sluit u de auto-
diafragmalenskabel aan, vervolgens sluit u de camera op een monitor aan
en als laatste sluit u de camera en de monitor op de netvoeding aan.
1.

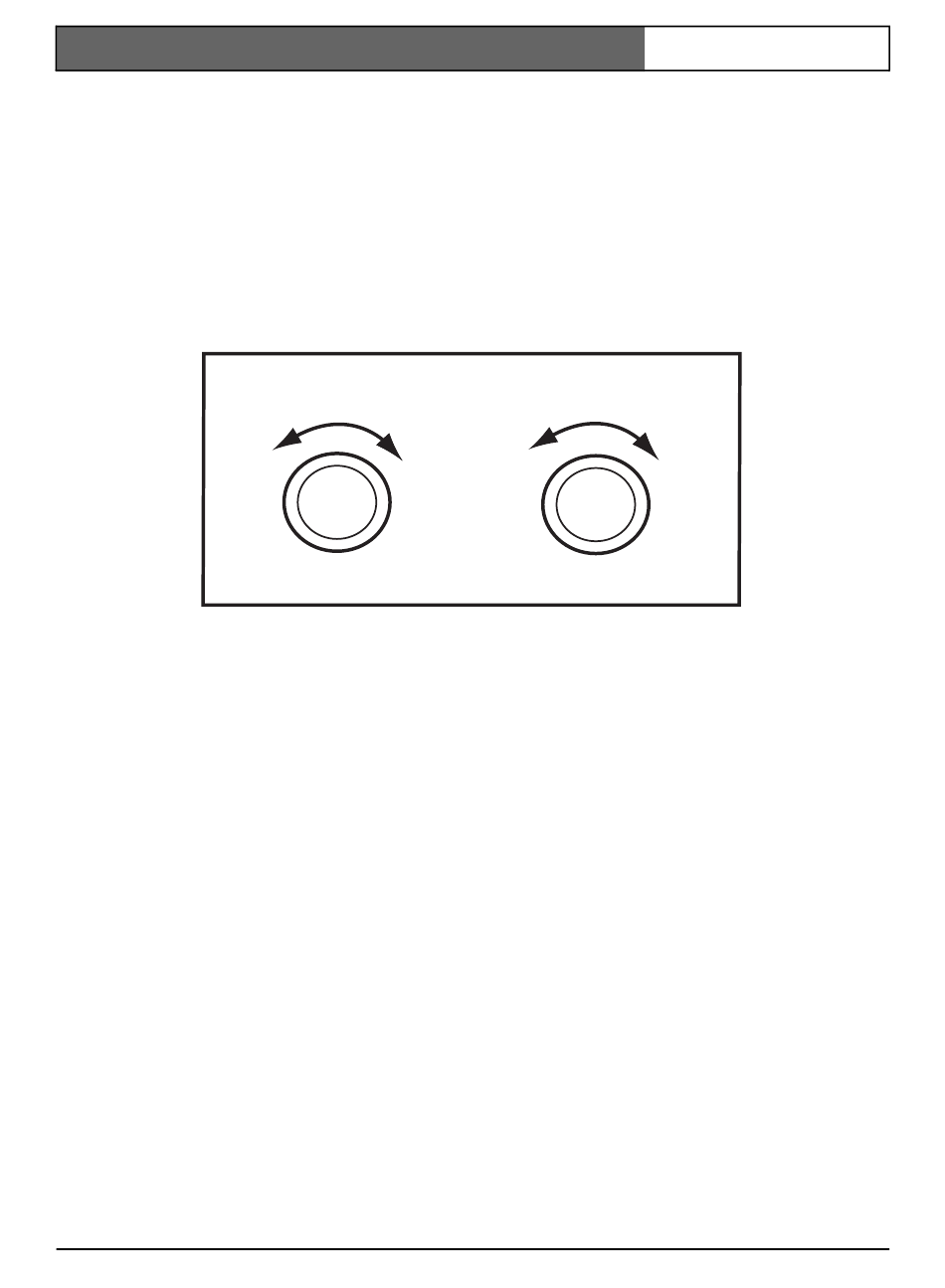

Als er geen videosignaal is, stelt u "LEVEL" en "ALC" in totdat er een
beeld op de monitor verschijnt.
LEVEL
L
2.
Sluit u de zoom-/focuskabel op de zoom-/focusconnector aan.
3.
Stelt u de lens scherp.
4.
Stelt u "LEVEL" en "ALC" in totdat het beeld helder en scherp is.
Procedure voor zoomen en scherpstellen:
1.
Stel met behulp van de zoombesturingssignalen de zoom op "TELE"
in.
2.
Stel met behulp van de focusbesturingssignalen het beeld scherp.
3.
Stel met behulp van de zoombesturingssignalen de gewenste hoek in.
4.
Als het beeld door het zoomen onscherp wordt, moet u de achterfocus
afstellen (zie het volgende gedeelte).
Achterfocus afstellen:
1.
Kies een relatief groot voorwerp, iets wat gemakkelijk kan worden
scherpgesteld.
2.
Stel de zoom op 'WIDE' (groothoek) in en stel de achterfocus van de
camera in (zie de instructies voor de camera).
3.
Stel de zoom op 'TELE' in en stel het beeld scherp met de lens.
4.
Herhaal de bovenstaande procedures diverse keren, totdat het beeld
aan beide einden van het zoombereik (WIDE en TELE) scherp is.
