Deze expander kan gebruikt worden om het aantal zones en uitgangen van uw paneel (ccsIP) uit te
breiden. Deze uitbreidingsmodule bevat 6 ingangen en 4 relais uitgangen. Tevens bezit deze
uitbreidingsmodule 1 sabotage ingang
1.1 Specificaties
6 vrij programmeerbare DEOL ingangen
4 relaisuitgangen.
o
Maximale schakel stroom 1A @ 12 VDC
o
Maximale contact spanning 30 V
o
Maximale switch power 20 VA
1 sabotage ingang
4-draads aansluiting op Mbus
afmeting: 132 x 54 mm
aansluitpunt aarde

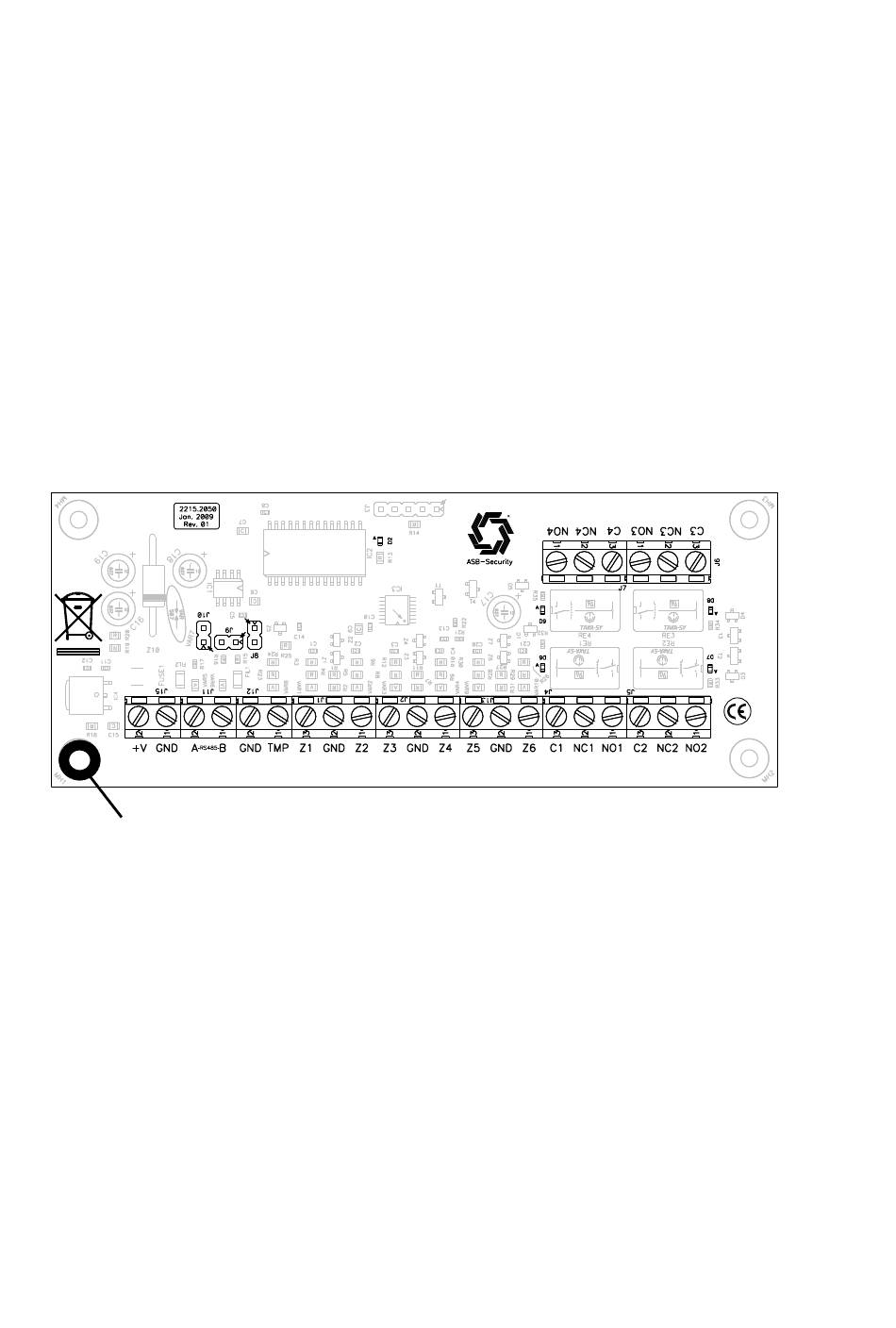

1.1.1 Aansluitingen module 6 ingangen 4 relais uitgangen
Mbus-aansluitpunt
De Mbus wordt aangesloten op de aansluitklemmen +Vin, GND, A en B.
Zie hoofdstuk "Werking en bedrading Mbus" in de CCS installatie handleiding.
