3 Beschrijving
3.1 Componenten
4
1
7
8
3

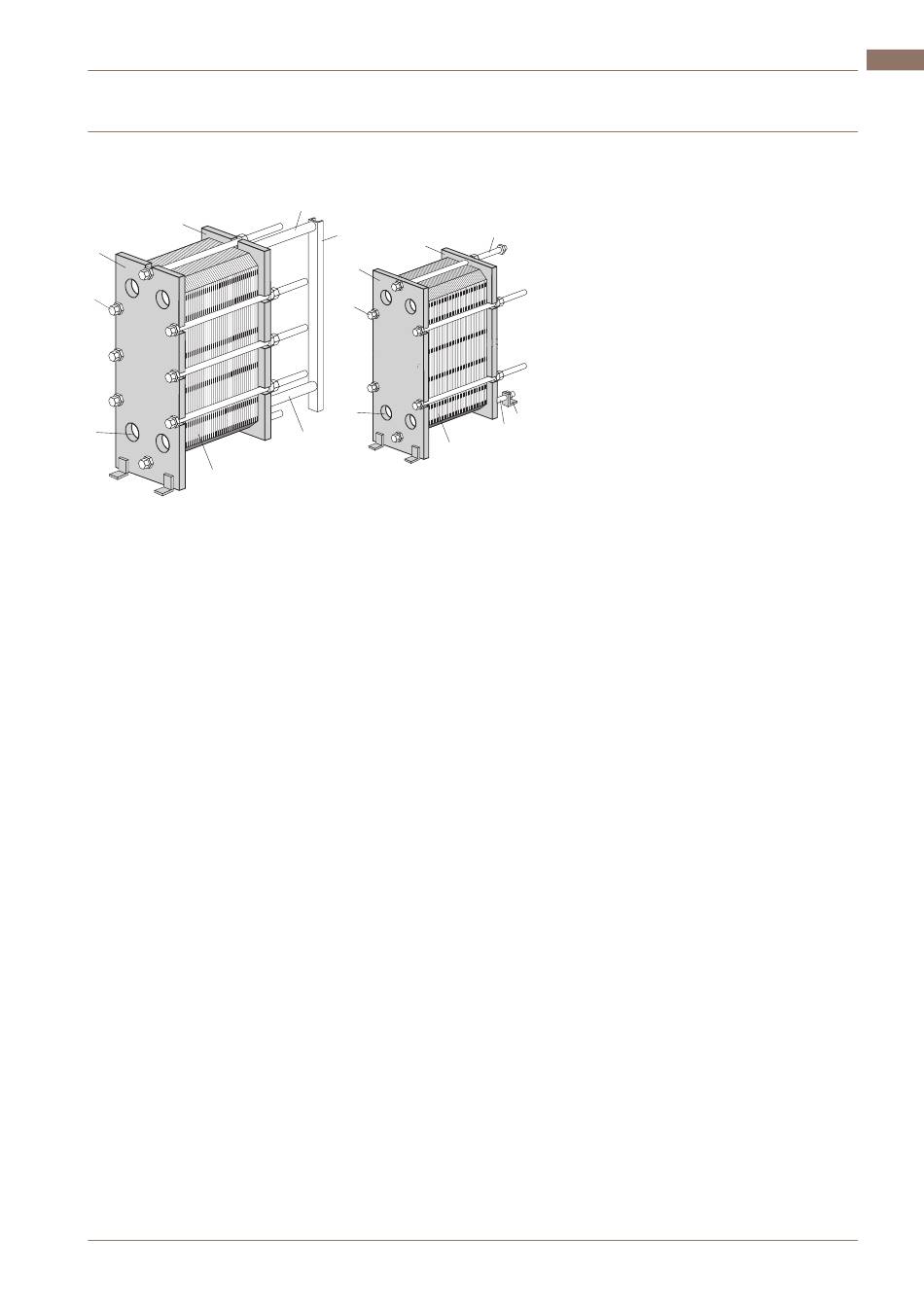

Hoofdcomponenten
1. Frameplaat
Vaste plaat met een aantal doorlaatopeningen voor aansluiting van het
leidingsysteem. De draag- en geleidebalken worden verbonden met de
frameplaat.
2. Draagbalk
Draagt het platenpakket en de drukplaat
3. Platenpakket
Via de platen wordt van de ene vloeistof naar de andere warmte
overgedragen. Het platenpakket bestaat uit kanaalplaten, eindplaten,
pakkingen en in sommige gevallen overgangsplaten. De maat van het
platenpakket is de afmeting A, d.w.z. de afstand tussen de frameplaat en
de drukplaat. Zie de PWW-tekening.
4. Drukplaat
Verplaatsbare plaat die het platenpakket tegen de frameplaat drukt.
5. Geleidebalk
Houdt het ondereinde van de kanaalplaten en de drukplaat uitgelijnd
6. Steunkolom
Ondersteunt draag- en geleidebalken.
Voor AQ2T en AQ4T warmtewisselaarmodellen wordt een steunvoet
gebruikt in plaats van steunkolom.
