4.4 - Elektrische verbindingen
Sluit de warmtepompboiler niet
aan op de elektrische lijn van een
reeds bestaande boiler die het piek- /
dalurencontact heeft gebruikt.
De warmtepompboiler moet permanent
zijn aangesloten op de voeding en de piek- /
dalregeling wordt uitgevoerd door middel
van programmering of door middel van een
onafhankelijke kabel.
Aarding is verplicht.
Voeding = 230V eenfasig + aarde.
De voeding moet voldoen aan alle voorschriften die van kracht
zijn in het land van installatie, evenals aan de NFC 15-100-norm.
Een loskoppelingsmethode die een totale stroomonderbreking
garandeert in omstandigheden van categorie III, moet worden
geïnstalleerd in vaste leidingen in overeenstemming met de
installatieregels.
Bescherm het apparaat met:
• een 8A alpolige stroomonderbreker met een
contactopening van minimaal 3 mm.
• een beschermende 8A stroomonderbreker met een
di erentieel van 30mA.
Als de voedingskabel beschadigd is, moet deze worden vervangen door
de fabrikant, hun klantenservicetechnici of door een gekwali ceerde
technicus om elk risico op letsel of gevaar te voorkomen.
4.4.1 - Externe controle
Alleen een externe aansluiting met
een spanningsvrij «droog contact»
is toegestaan, anders bestaat het risico van
beschadiging van de elektronische printplaat.
Het wordt afgeraden om de warmtepomp
tijdens piekuren te laten werken om de
werking ervan te optimaliseren.
Het is niet nodig om de tijdschakelaar van de elektriciteitsmeter
aan te sluiten om de warmtepompboiler te programmeren voor
piek- / daluren.
Het bedieningspaneel van het apparaat kan worden gebruikt om
tijdsleuven voor de warmtepompboiler te programmeren of om
de elektrische back-up te laten draaien (zie § «Programmering»
voor dagelijkse programmeeropties).
10
-
WATERBRON WARMTEPOMP BOILER 200L & 270L
INSTALLATIE
4.4.1.1 - Piek / daluren contact
Het is ook mogelijk om het droge contact van de
elektriciteitsleverancier aan te sluiten op de warmtepompboiler
zonder programmeren.
- Contact open = Lastafschakeling
- Contact gesloten = normaal bedrijf
Het niveau voor het afschakelen van de belasting kan worden
geselecteerd en geprogrammeerd voor het apparaat (zie §
«Afschakeling van de belasting»).
De elektrische back-up draait standaard niet tijdens de piekuren.

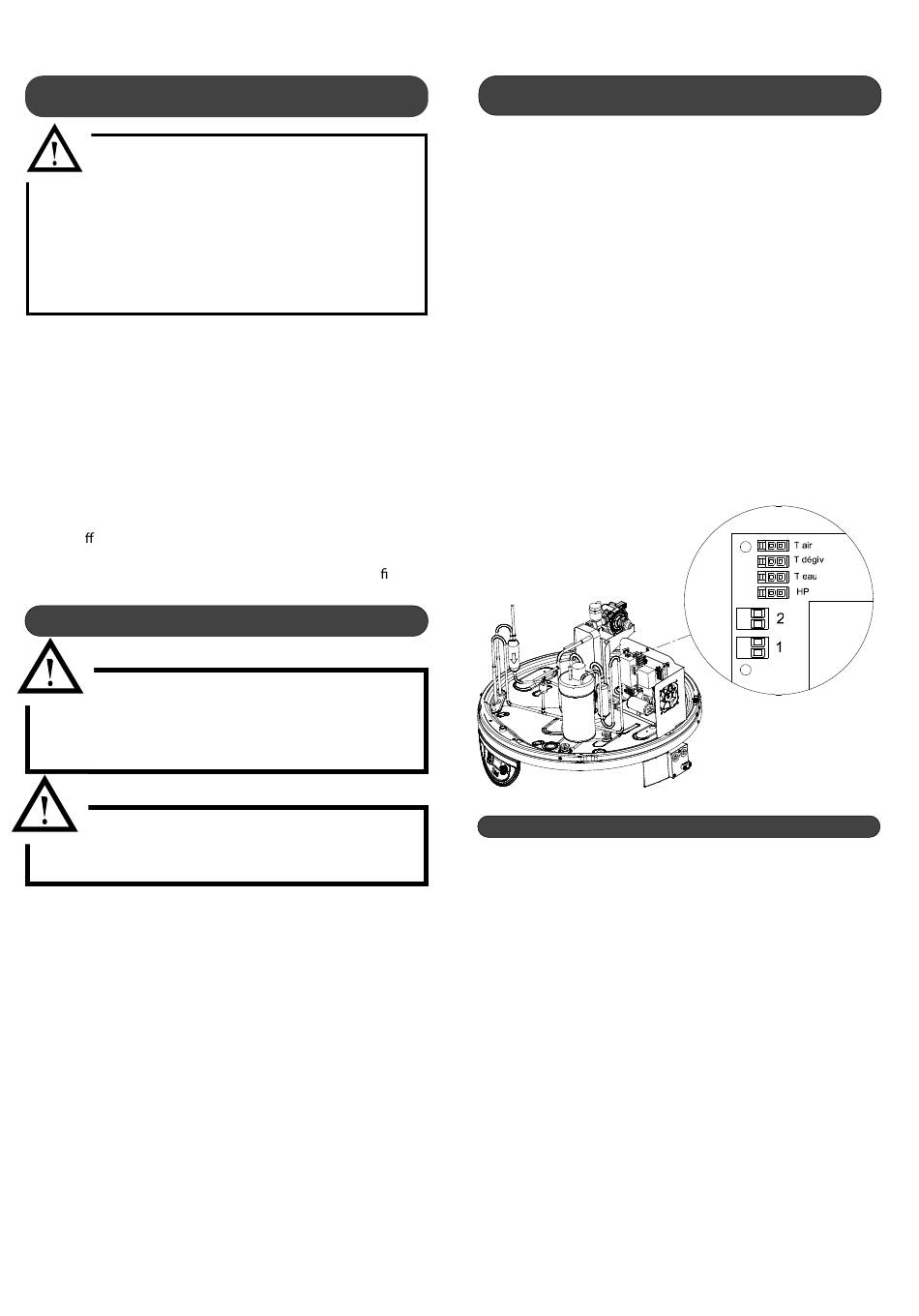

Om toegang te krijgen tot de elektrische aansluitingen:
• Verwijder het deksel en de schaal.
• Verwijder het deksel van het apparaat door de schroeven te
verwijderen waarmee de schaal op het onderste deel van het
apparaat is bevestigd.
• Verwijder de zwarte beschermkap van de printplaat.
4.4.1.2 - Electricity provider contact
Om te voorkomen dat de elektrische back-up tijdens
piekuren loopt, sluit u het droge contact afkomstig van de
elektriciteitsteller aan op klem 1.
- Contact open = Back-up mag niet lopen
- Contact gesloten = Back-up mag lopen
Door te kiezen voor afschakelniveau 0 of 1 (zie §
«Belastingafschakeling»), stopt u alleen de elektrische back-up
(belastingafschakeling = 1) of de warmtepomp en stopt de
elektrische back-up (afschakeling = 0) ).
• Leid een 2-aderige kabel van 0,75 mm² met metalen uiteinden
door een kabelwartel aan de achterkant van het apparaat
en breng het uiteinde van de kabel naar de printplaat. Het
andere uiteinde van de kabel moet worden aangesloten op de
tijdschakelaar.
• Steek de 2-draads kabel door een doorvoertule vanaf de
elektronicabox.
• Sluit de 2-draads kabel aan op «Input 1» aangegeven op
de printplaat, nadat u de bestaande rode brug vooraf hebt
verwijderd.
-
