8 Technische gegevens

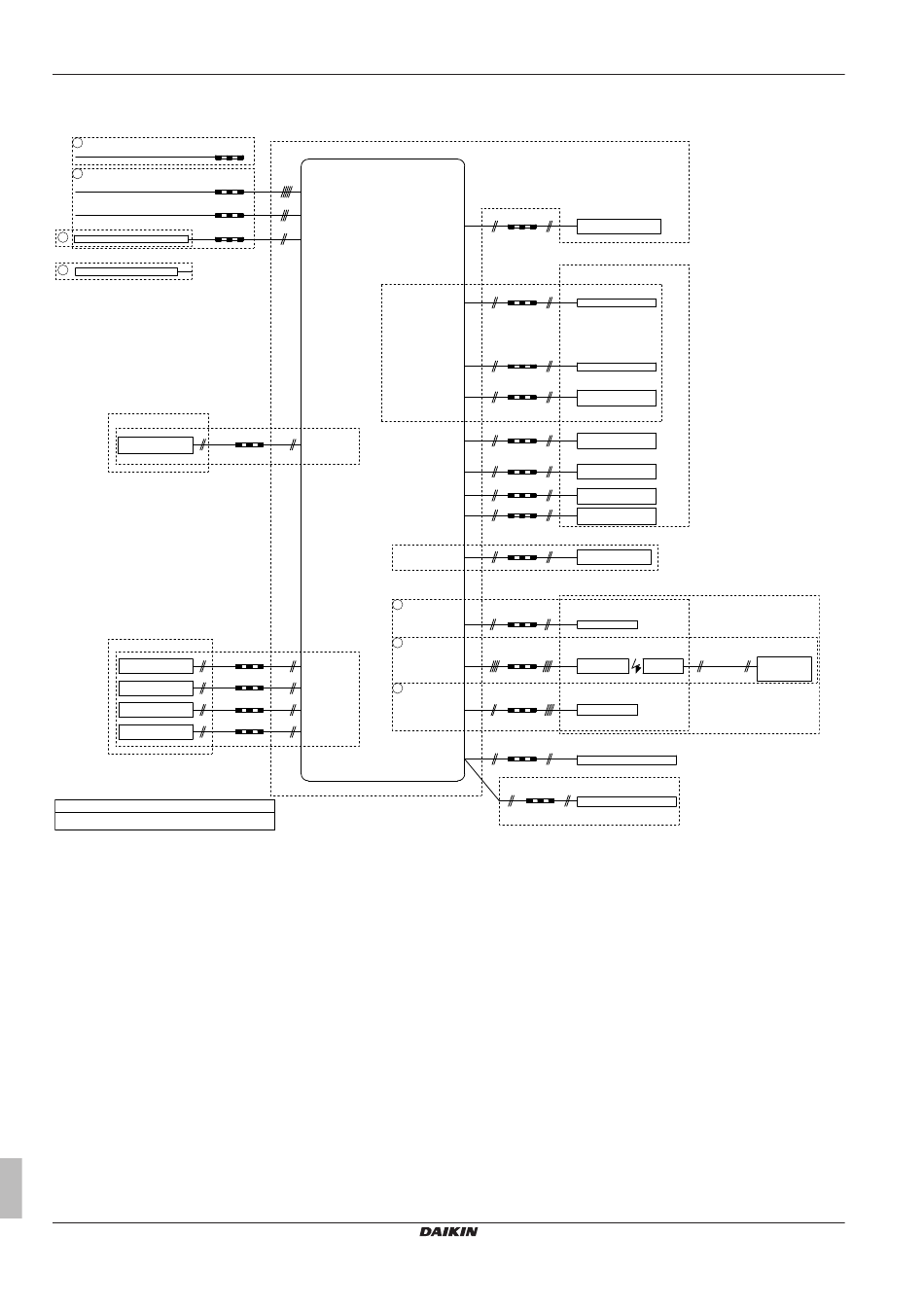

Schema elektrische aansluitingen
Raadpleeg de bedrading van de unit voor meer informatie.
Elektrische voeding
1
Alleen voor installatie met normale elektrische voeding
5 aders
elektrische voeding unit: 400 V + aarding
1
Alleen voor installatie met elektrische voeding met voorkeur kWh-tarief
unit elektrische voeding met voorkeur kWh-tarief:
5 aders
400 V + aarding
Elektrische voeding met normaal kWh-tarief voor
3 aders
binnenunit: 230 V + aarding
2 aders
2x0,75
2
Contact elektrische voeding met voorkeur kWh-tarief
Ter plaatse te voorzien
2
Veiligheidsthermostaat
Ter plaatse te voorzien
Alleen voor *KGSCONBP1
Drukschakelaar binnen
pekelzijde
Ter plaatse te voorzien
Vermogenbeperking
vraagingang 1
Vermogenbeperking
vraagingang 2
Vermogenbeperking
vraagingang 3
Vermogenbeperking
vraagingang 4
Noot:
- Voor signaalkabel: houd minimumafstand tot stroomtoevoerkabels > 5 cm
Installatiehandleiding
28
Standaardonderdelen
Binnenunit
X1M: L1-L2-L3-N-aarding
X2M: 30-31-aarding
X5M: 3-4
Omschakeling naar
uitgang ext. warmtebron
koeling/verwarming
2 aders
X7M: 1 - 2
Signaal
Norm open-klep: X2M: 6-7
Norm gesltn-klep: X2M: 5-7
3
secund.: X2M: 1a-4
3
Alleen voor *KRP1AHTA
2 aders
primair: X2M: 1-3-4
A8P: X801M: 1-5
secund.: X2M: 1a--3-4
230 V
2 aders
A8P: X801M: 2-5
3
230 V
2 aders
A8P: X801M: 3-5
secund.: X2M: 1a-4
230 V
2 aders
A8P: X801M: 4-5
230 V
2 aders
Buitenomgevingstemperatuur
X5M: 11-12
*KRSCA1
signaal
Ter plaatse te voorzien
Alleen voor *KRP1HB*
A4P: Y1
2 aders
X2M: 29
alarmindicatie
230 V
Alarmuitgang
A4P: X1-X2
2 aders
Ext. warmtebron (bijv. ketel)
signaal
A4P: Y2
2 aders
Ruimteverwarming
X2M: 29
koeling/verwarming
230 V
Ruimteverwarming
2 aders
Circulatiepomp
X2M: 34-35
voor warm tapwater
230 V
Afsluiter
2 aders
primaire zone
afsluiter
230 V
2 aders
Elektriciteitsmeter
X5M: 7-8
pulsingang 1
signaal
2 aders
Elektriciteitsmeter
X5M: 9-10
pulsingang 2
signaal
Alleen voor KRCS01-1
2 aders
Externe
X5M: 5-6
binnenomgevingsthermistor
230 V
Externe kamerthermostaat/warmtepompconvector
(primaire en/of secundaire zone)
Alleen voor *KRTW
(kamerthermostaat met draad)
2 aders
primair: X2M: 1-4
A3P: X1M: com-H
230 V
Alleen voor *KRTR
(draadloze kamerthermostaat)
4 aders
A4P: X1M: V-K-com
X2M: L-N
230 V
Alleen voor
(warmtepompconvector)
2 aders
primair: X2M: 1-4
X11M: 5-6
230 V
2 aders
Wanneer gebruikersinterface verplaatst wordt
2x0,75
X5M: 1-2
A2P: P1-P2-gebruikersinterface
communicatie
Alleen voor *KRUCBL*
2 aders
2x0,75
A2P: P1-P2-gebruikersinterface
communicatie
Optioneel stuk
2 aders
Alleen voor *KRTETS
(3 m inbegrepen)
R2T
A3P: X1M: 1-3
Externe sensor
signaal
(vloer of omgeving)
Optioneel stuk
4D081378-1B
EGSQH10S18AA9W
Daikin Altherma geothermische warmtepomp
4P351747-1G – 2018.02
