1.6 Raccord de tuyaux
Lever la plaque supérieure en fonte du poêle.
Merci de noter que, si le poêle est monté avec conduit d'évacuation à l'arrière, la plaque en-
fonte ronde (fournie) doit être installée dans la plaque supérieure en fonte du haut.
Montage de l'embout pour la fumée sur le dessus
Le poêle est préparé en usine pour un
montage sur le dessus de l'embout pour
la fumée fourni (1), avec arrêt sphérique
et vis, fournis. L'arrêt sphérique, qui doit
empêcher que le ramoneur endommage
les chicanes pour la fumée lors du ramo-
nage, consiste en une tige de 178 mm de
longueur, fournie.
Montage de l'embout pour la fumée
à l'arrière
Si l'on désire une sortie de fumée à l'arrière
du poêle, démonter la plaque circulaire qui
est fixée par 2 vis à l'arrière du poêle. Sortir
le morceau de tôle sur la plaque de convec-
tion arrière intérieure, en donnant de petits
coups de marteau appropriés, pour le sortir
des petits "ponts" qui le maintiennent en
place.
Enlever le couvercle en fonte de la plaque
arrière, en le tournant dans le sens contraire
des aiguilles de la montre et le remonter sur
la plaque supérieure intérieure en le pres-
sant contre en-bas et en le tournant dans les
sens des aiguilles de la montre. Le couvercle
peut servir de couvercle pour le nettoyage
et faciliter l'accès pour le nettoyage annuel
du poêle. Centrer l'embout pour la fumée
et le visser sur l'arrière du poêle avec les vis
et les garnitures fournies.L'arrêt sphérique
ne doit pas être utilisé lors du montage de
l'embout de fumée à l'arrière.
Placement des chicanes pour la fumée

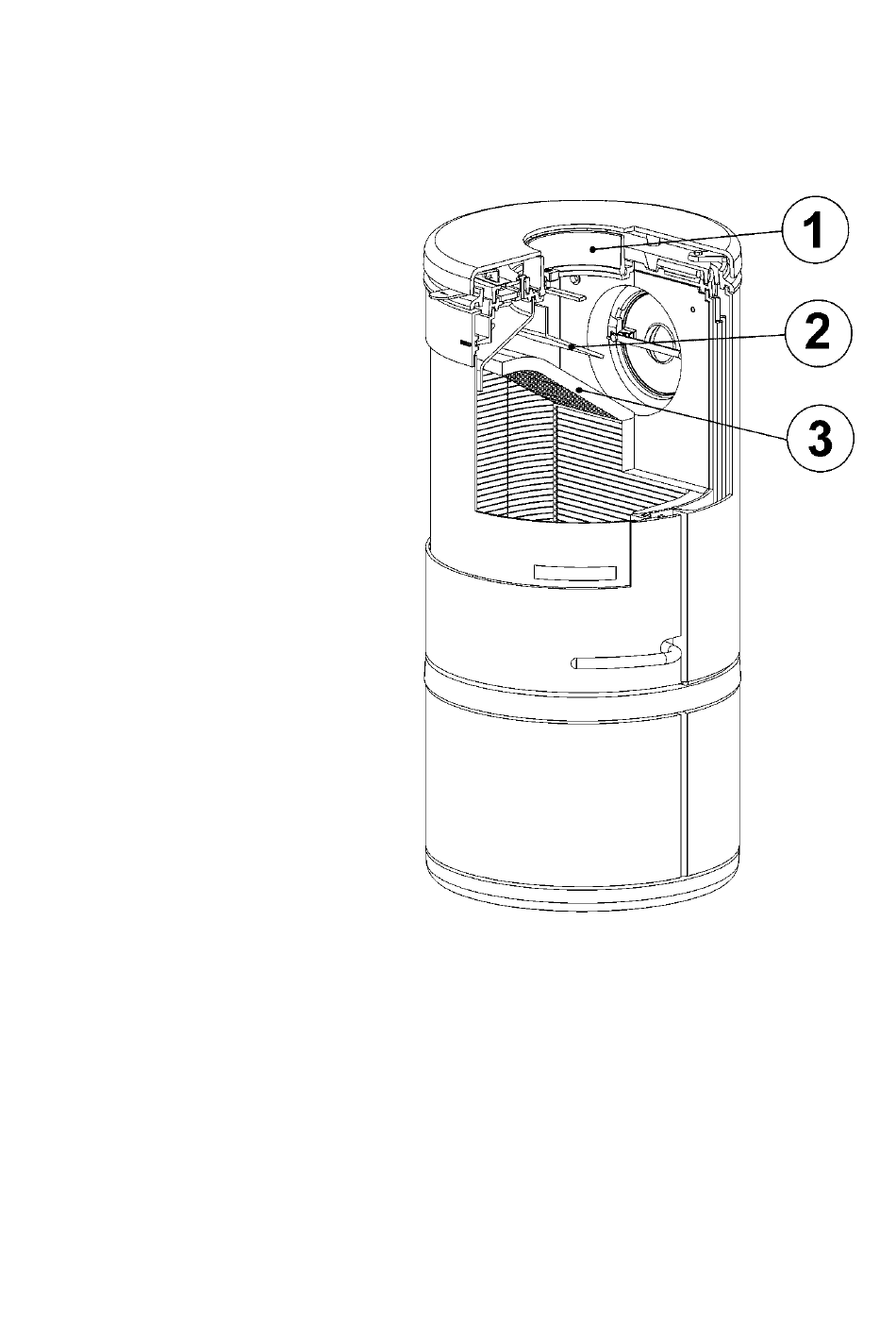

Les chicanes pour la fumée (2) et (3), qui sont exécutées en vermiculite, sont placées lors
de la réception.
Il faut s'assurer que les chicanes pour la fumée sont correctement montées avant d'allumer
le poêle. (voir illustration).
7
