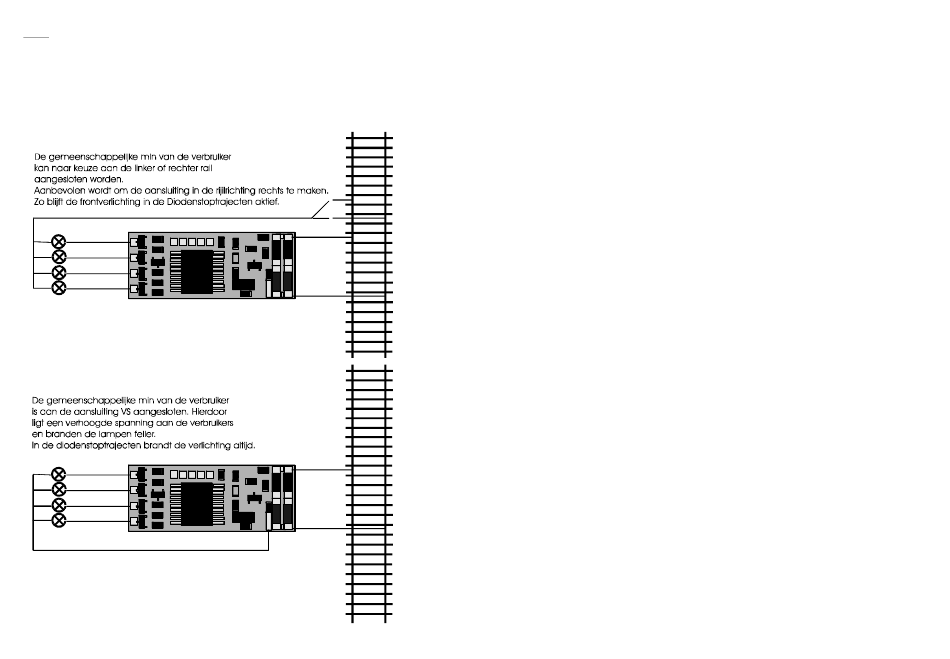

a n s l u i t i n g :
Let op
Bij het aansluiten van LED's de benodigde
voorweerstand niet vergeten (ca. 2,2 KOhm).
Inbebedrijfsname
Verbindt U de SLX804 met het Programmeerspoor of zet
het rijtuig met de ingebouwde SLX804 op het
programmeerspoor. Lees de ingestelde waarden van de
decoder uit.
De fabrieksinstelling is 11-111.
Wanneer programmeerapparaat
„Lesefehler"
aanwijst, controleert U dan de aansluitdraden van
de decoder en verzeker U ervan dat er geen
kondensator in het programmeerspoor of in het
omgebouwde rijtuig zit.
Is alles tot zover goed, dan kunt u de decoder met deze
instelling in bedrijf nemen en daarna controleren of alle
functies naar wens functioneren.
Programmeering van de functieontvanger
Adres en Bedrijfskeuze kunnen door Programmering naar
wens vaak worden veranderd. De programmering van de
standaard parameters kunt u naslaan in de
gebruiksaanwijzing van de te gebruiken apparaten (bijv.
Multifunktions-Fahrpult SLX844, Lokcontrol 2000, Control
Handy enz.).
Standaardparameters
• Adres
0...111
• Max. snelheidswaarde
altijd 1
• Aanrij-/remvertraging
altijd 1
• Motorimpulsbreedte
1...3
• Aantal stoptrajecten
altijd 1
Programmering lokmodus
Adres naar wens
0...111
Motorimpulsbreedte
1
In de lokmodus reageert de SLX804 op de ingestelde
richtingwissel van het ingestelde adres.
Uitgang
1
frontverlichting rood
Uitgang
2
frontverlichting wit
Uitgang
3
Ingeschakeld bij actieve
frontverlichting
Uitgang
4
luchthoornfunctie
Programmering functiemodus
Toets 1-4
Adres naar wens
0...111
Motorimpulsbreedte
2
Toets
1
Uitgang
1
Toets
2
Uitgang
2
Toets
3
Uitgang
3
Toets
4
Uitgang 4
Programmering functiemodus
Toets 5-8
Adres naar wens
0...111
Motorimpulsbreedte
3
Toets
5
Uitgang 1
Toets
6
Uitgang 2
Toets
7
Uitgang 3
Toets
8
Uitgang 4
De SLX804 laat zich ook zonder aangesloten last
programmeren.
