Access Modular Controller 2

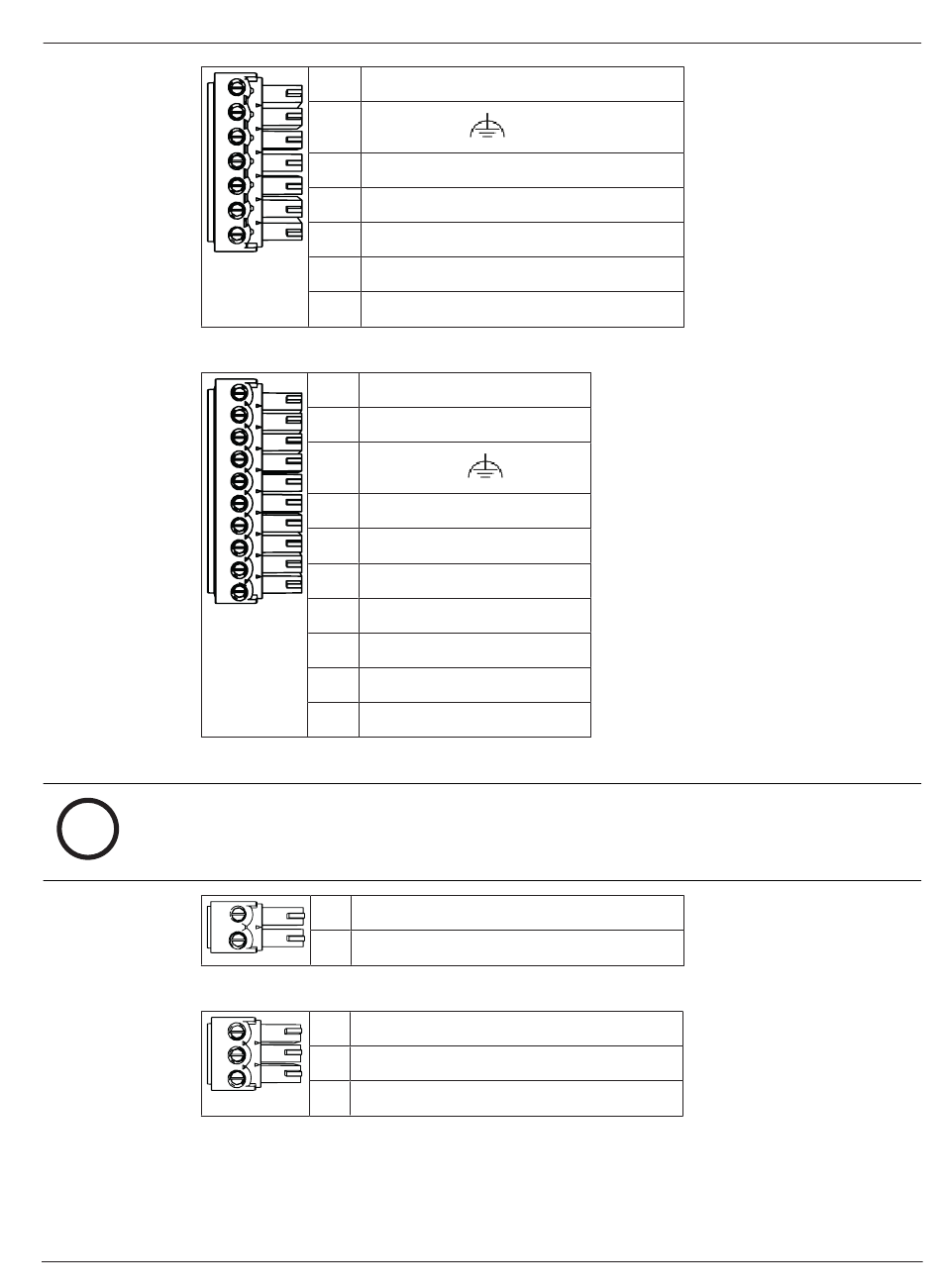

Tabel 11.6: Voeding
Tabel 11.7: RS485-lezerinterface
Opmerking!
i
Zie de lezerhandleiding voor lezerinstellingen.
Tabel 11.8: Analoge ingang
Tabel 11.9: Relaisuitgang
Bosch Security Systems B.V.
1
Voedingsbron, DC plus (10 V - 30 V)
2
Afscherming
3
Voedingsbron (0 V)
4
UPS (signaal "voeding in orde") - AC
5
UPS (signaal "voeding in orde") - batterij
6
UPS (signaal "voeding in orde") - DC
7
UPS (signaal "voeding in orde") - massa
1
Voeding lezer (10 V - 30 V)
2
Voeding lezer (0 V)
3
Afscherming
4
Data RxTx+
5
Data RxTx-
6
PAG
7
Niet verbonden
8
Niet verbonden
9
Niet verbonden
10
Niet verbonden
1
Analoge ingang, in
2
Analoge ingang, uit
1
Relaisuitgang, normaal open
2
Relaisuitgang, gemeenschappelijk
3
Relaisuitgang, normaal gesloten
Installatiehandleiding
Bijlagen | nl
49
2023-08 | V05 |
