6.8.
Demontage en montage lagering
Demonteer eerst de pompinstallatie zodanig dat de onderstaande delen bereikbaar en
demonteerbaar zijn. Demonteer de elektromotor en de koppeling. Demonteer de pomp.

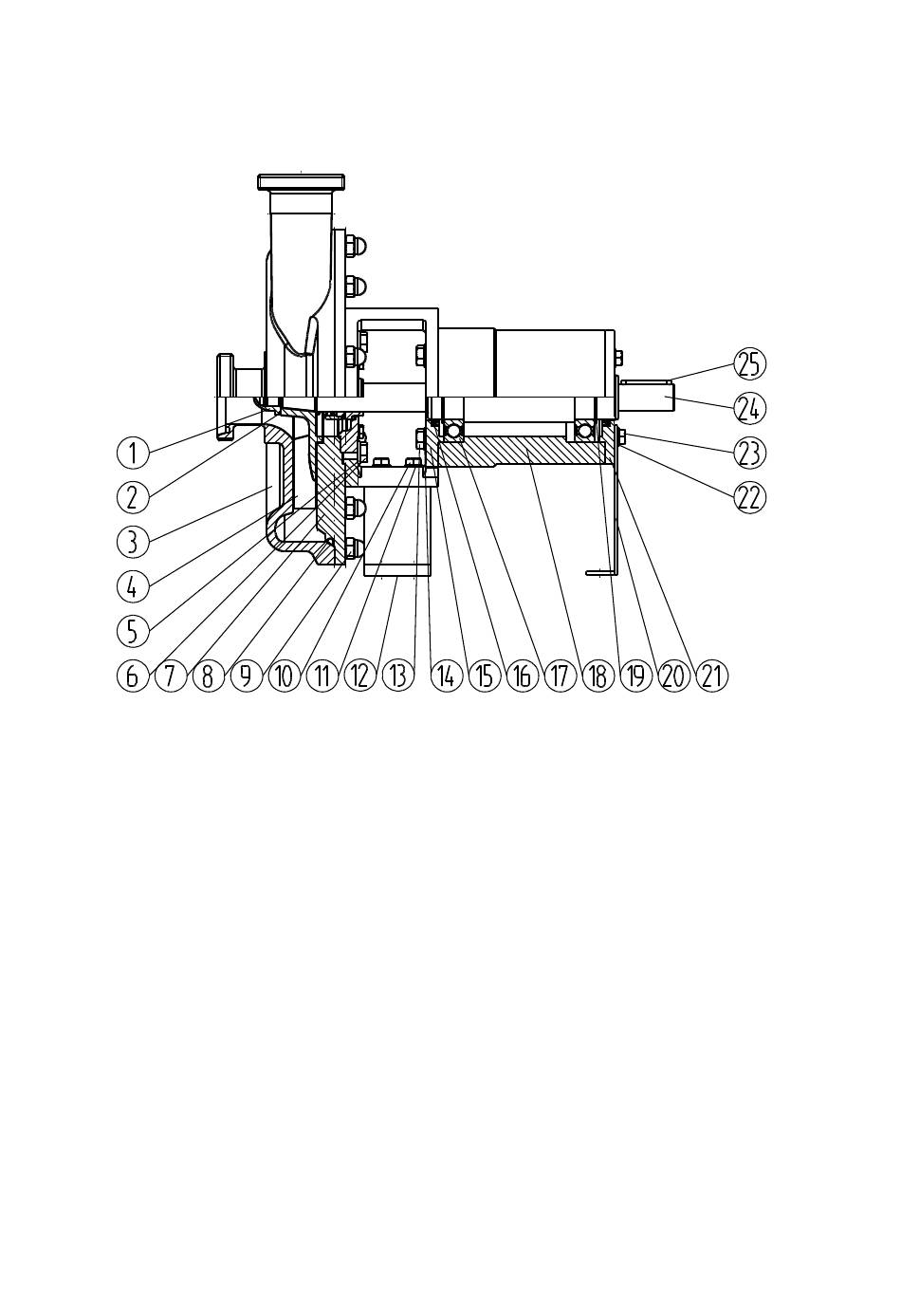

6.8.1. Demontage lagering IG constructie
1. Demonteer het tussenstuk (15) en het lagerdeksel (21).
2. Demonteer de buitenborgring (19) bij het lager (17) aan aandrijfzijde en druk de as (24) met
het andere lager (17) uit het lagerhuis (18).
3. Demonteer de andere buitenborgring (19) en verwijder het lager van de as.
4. Verwijder het lager uit het lagerhuis.
6.8.2. Montage lagering IG constructie
!
Controleer eerst de beide oliekeerringen (16) in het tussenstuk (15) en het deksel (21).
Vervang deze indien beschadigd!
Vet binnen- en buitenring van het lager, as en lagerzittingen licht in om vastzitten te voorkomen.
1. Monteer het lager (17) aan pompzijde op de as en fixeer dit met buitenborgring (19)
2. Steek de as (29) vanaf pompzijde in het lagerhuis (18).
3. Monteer het tussenstuk (15) met bouten (13) en onderlegringen (14).
4. Monteer het lager (17) aan motorzijde over de as en druk het in het lagerhuis (18).
5. Fixeer het lager met buitenborgring (19).
6. Monteer het lagerdeksel (21).
6.9.
Toepassing IEC norm-motoren met opsteekas
!
Bij vervanging van een standaard IEC norm-elektromotor van een pomp met opsteekas,
moet de nieuwe motor altijd zijn uitgevoerd met een axiaal gefixeerde as aan flenszijde!
Gebruikershandleiding Pomac CPC pompen
CE/CPC (1204) NL-01
25
