1. Framebeugel
4. Breng de maaidekken omlaag en monteer de
tipperbeugel aan het frame met de twee slotbouten
en moeren die met de set zijn meegeleverd (Figuur 8).
6

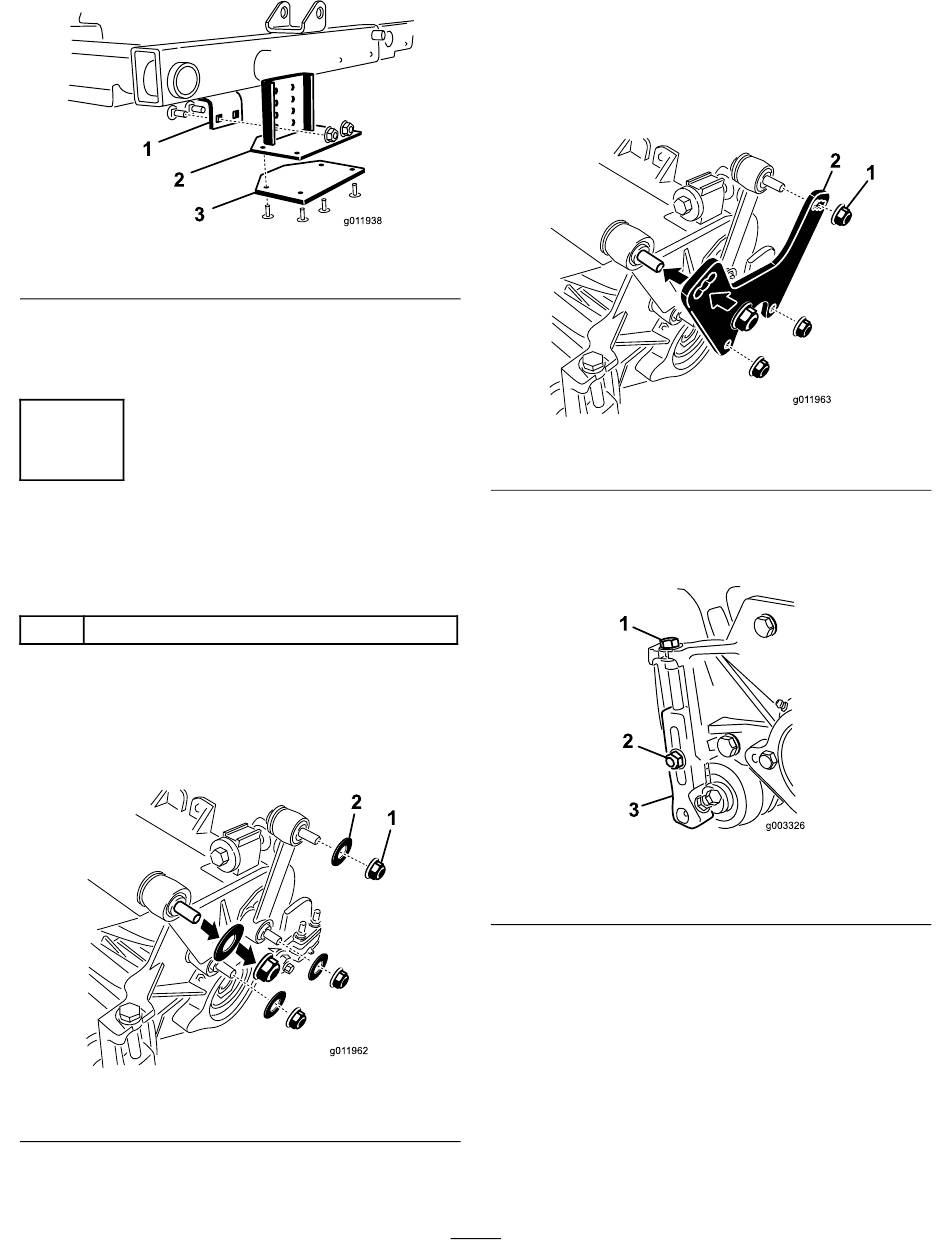

De vaste plaat monteren
(optionele set)
Benodigde onderdelen voor deze stap:
1
Vaste plaat (niet meegeleverd)
Procedure
1. Verwijder de moeren en ringen waarmee de hefhaak
aan de zijplaat van het maaidek en het draagframe is
gemonteerd (Figuur 10).
1. Moeren
2. Maak gebruik van de tweede opening en steek de
vaste plaat op de bouten. Zet de plaat vast met de
Figuur 8
2. Tipperbeugel
Figuur 9
2. Ringen
eerder verwijderde moeren. De eerste openingen
moeten naar de voorkant zijn gericht. Gebruik de
ringen niet opnieuw.
Opmerking: Nr. 1 is een minder agressieve
instelling en nr. 3 is een meer agressieve instelling.
1. Moeren
3. Draai de borgmoeren los waarmee de
maaihoogtebeugels zijn bevestigd aan de
zijplaten van het maaidek (Figuur 11).
1. Maaihoogtebeugel
2. Borgmoer
4. Verwijder de maaihoogtebeugels en de rol van het
maaidek.
5. Herhaal deze procedure bij de overige maaidekken.
8
Figuur 10
2. Vaste plaat
Figuur 11
3. Stelschroef
