Aanraakscherm
Deze paragraaf geeft een overzicht van de indicators van het USB-aanraakscherm van iDimension Plus en de
bedieningsinstructies.
Het USB-aanraakscherm combineert het gewicht en de afmetingen van iDimension Plus en de weer te geven optionele
weegschaal.
Het aanraakscherm levert de afmetingen, een live weergegeven weegschaalgewicht en biedt de operator toegang tot de
bedieningselementen op systeemniveau.
3.1
Werking aanraakscherm
Een live-beeld geeft de gebruiker feedback over de plaatsing van het item en de condities die ertoe kunnen leiden dat het
systeem niet kan dimensioneren, bijvoorbeeld buiten de grenzen. De blauwe lijn geeft de scanzone aan, die gedefinieerd wordt
tijdens de eerste installatie.
De Power (aan/uit)-knop voor het USB-scherm bevindt zich aan de achterkant van de eenheid. Het USB-bedieningsscherm
kan in QubeVu Manager worden geconfigureerd, zie de managerhandleiding van iDimension Plus QubeVu (PN 195441).
De indicators geven informatie weer over de buitengrenzen en vorm voor dimensionering. Functietoetsen zorgen ervoor dat de
iDimension Plus via het aanraakscherm kan worden beheerd.
3.1.1
Live-beeld
Het gewichtsgebied geeft een realtimeweergave van het scangebied van de scankop op het USB-scherm. Het blauwe venster
is de Scan Zone (Scanzone), die het gebied aangeeft waarin de iDimension Plus dimensioneert
in
Afbeelding 3-1
(Paragraaf 7.1 op pagina
32).

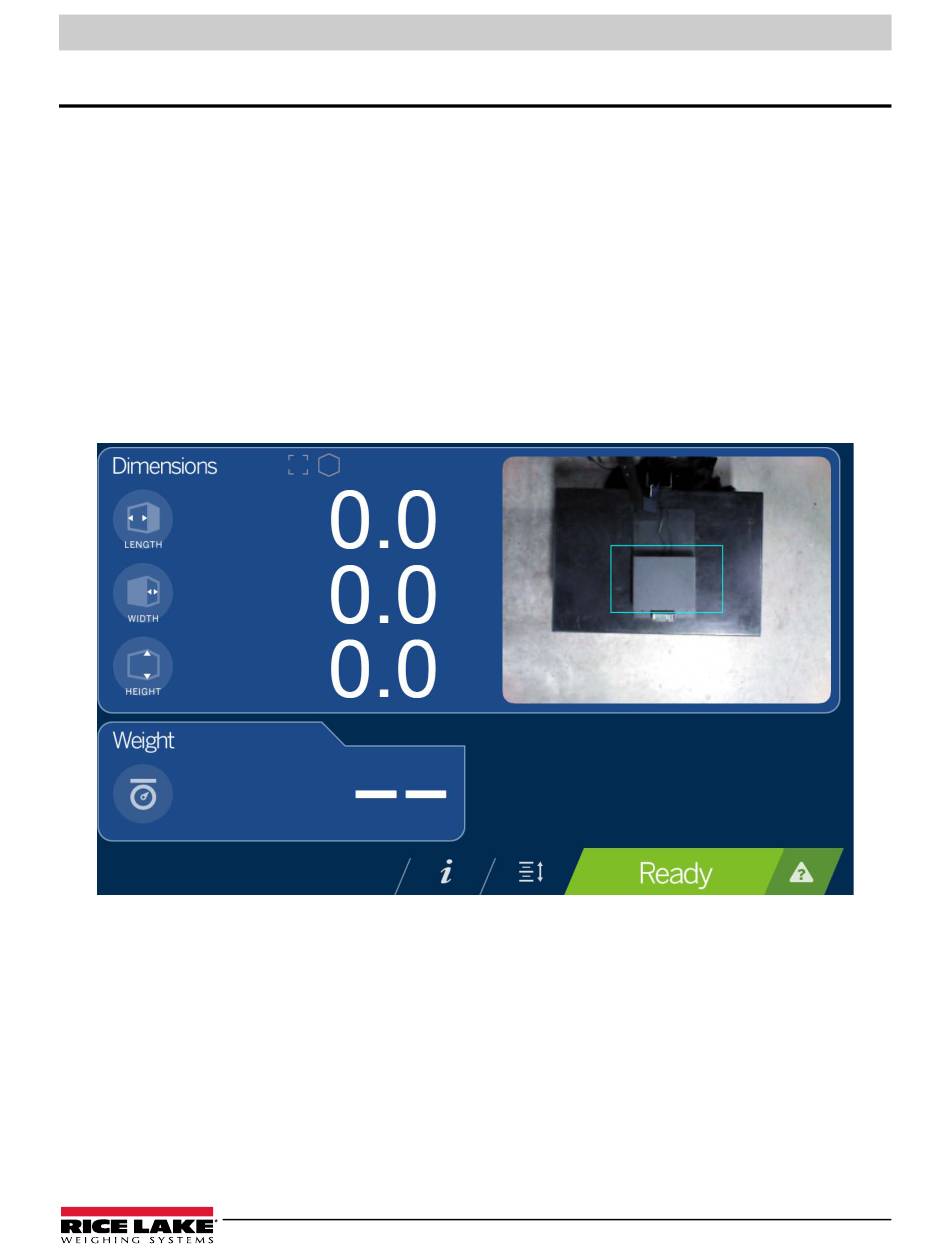

Afbeelding 3-1. Aanraakscherm
