HARDWARE INSTALLATIE
Backup
Telefoonlijn
aansluiting
Alarmkiezer
aansluiting
RS-485 bus
Voedingsspanning
aansluiting

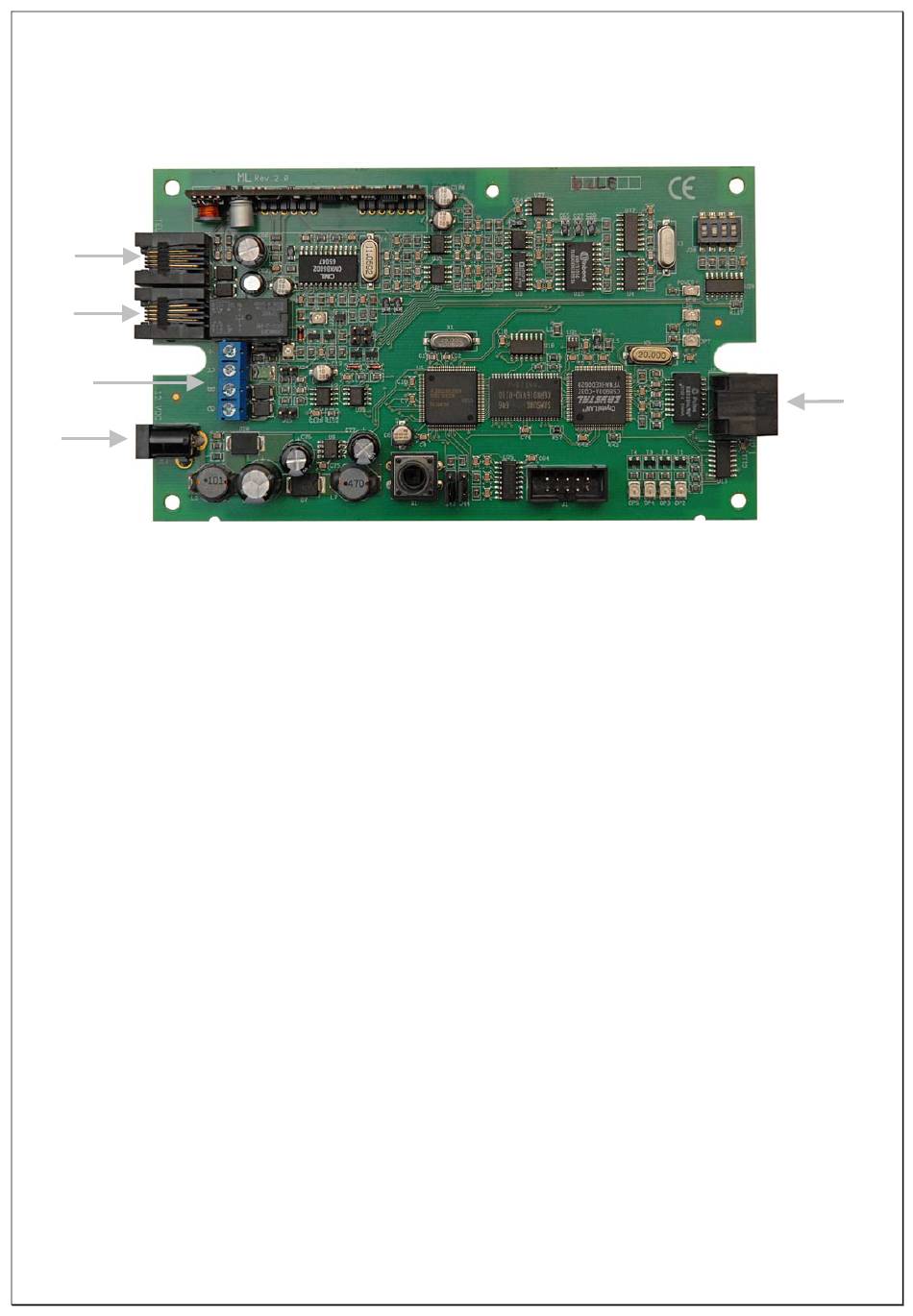

Figuur 2: AlphaCom PSTN2IP ML aansluitschema
De AlphaCom PSTN2IP ML transceiver kan op twee manieren van voeding voorzien worden: via de 2,1
mm jack aansluiting (+ in het midden), of direct via de + en 0V klemmen van de RS-485 bus aansluiting.
Let op: wanneer de AlphaCom PSTN2IP ML aangestuurd wordt via de RS-485 bus, dan moet er gekozen
worden:
•
of de AlphaCom PSTN2IP ML wordt van voedingsspanning voorzien vanaf de RS-485 bus. Dit is
de gebruikelijke situatie.
•
of de AlphaCom PSTN2IP ML wordt van voedingsspanning voorzien middels de 2,1 mm jack
aansluiting. Dit is ongebruikelijk, wanneer tevens de RS-485 bus gebruikt wordt. Is dit toch de
bedoeling, dan dient van de RS-485 bus alleen de 0, A en B aangesloten te worden.
De analoge kiezer van de beveiligingscentrale wordt op de Alarmkiezer aansluiting (CMK) aangesloten.
Alleen de twee binnenste aders (2 en 3) worden gebruikt.
PSTN lusbewaking
De PSTN2IP ML beschikt over de mogelijkheid om ook de verbinding tussen de Alarmkiezer aansluiting
(CMK) en de Alarmkiezer te bewaken. Om dit te gebruiken, dient bij J19 een jumper geplaatst te worden in
positie 1 en 2. De buitenste 2 aders van de verbindingskabel worden hiervoor gebruikt. Deze dienen aan de
kant van de alarmkiezer met elkaar doorverbonden te worden. Ter verduidelijking het schema van deze
bewaking, zoals die aangebracht is op de PSTN2IP ML:
Installatiehandleiding AlphaCom PSTN2IP ML transceiver
Rev. 1.4 26-06-2009
LAN
aansluiting
Blz. 10/66
