Visual Productions CUETY Handleiding

Verberg thumbnails Zie ook voor CUETY:
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding

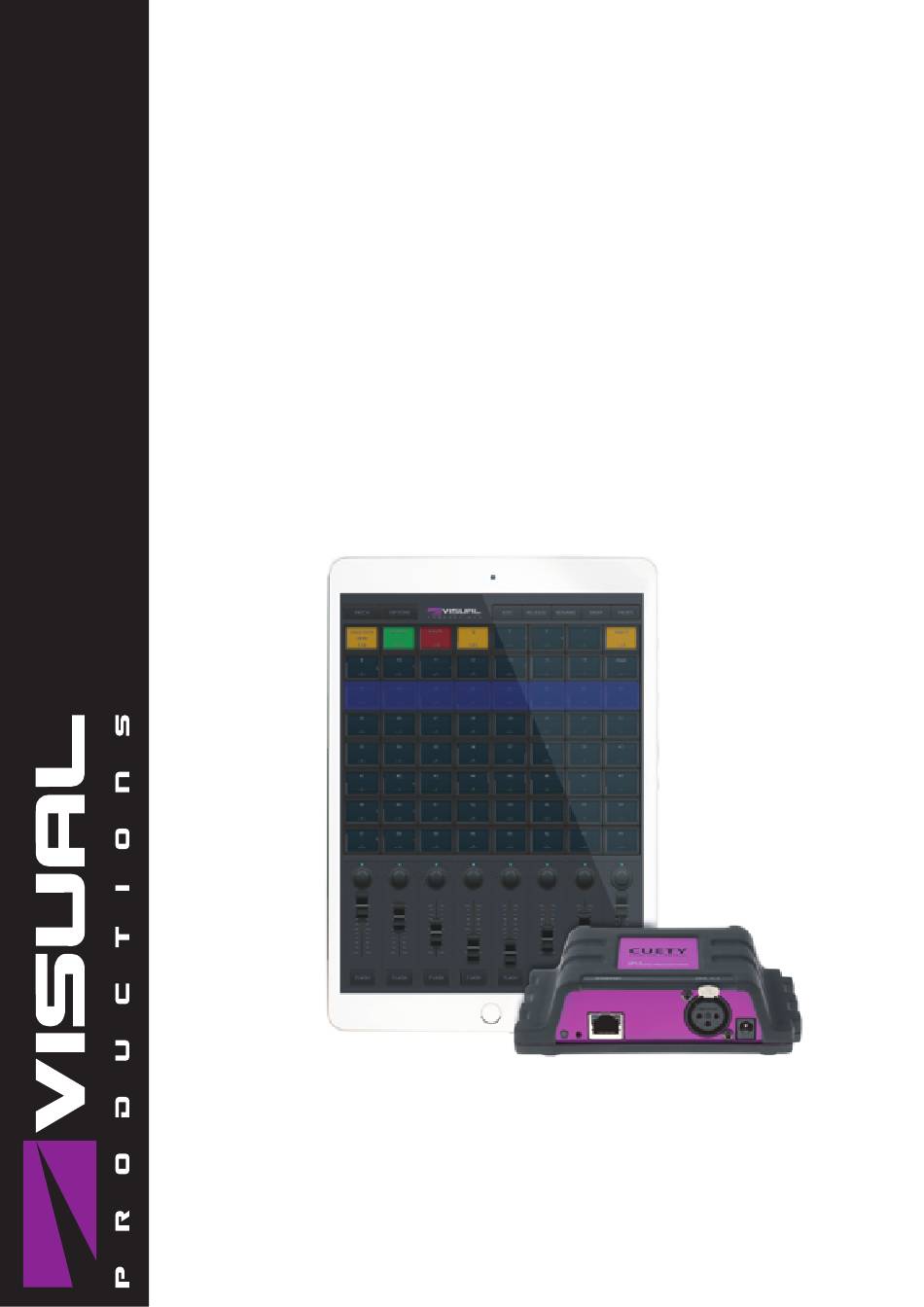

C UE T Y
H AN D LEI D IN G
©
V I S U A L P R O D U C T I O N S B V
W W W . V I S U A L P R O D U C T I O N S . N L

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Visual Productions CUETY

Samenvatting van Inhoud voor Visual Productions CUETY

  • Pagina 1 C UE T Y H AN D LEI D IN G © V I S U A L P R O D U C T I O N S B V W W W . V I S U A L P R O D U C T I O N S . N L...
  • Pagina 2 Wijzigingen Herziening Datum Auteur(s) Beschrijving 31.03.2015 Initi ¨ e le versie. 07.01.2019 Versie geschiedenis toegevoegd. Website adressen bijgewerkt. Show- file en personality file locaties bijgewerkt. Verduidelijkt dat sub- fixtures niet worden ondersteunt. Wheel-limitaties verduidelijkt. Mi- nimale eisen hoofdstuk toegevoegd. Kiosc sectie toegevoegd aan bijlage. API bijlage bijgewerkt.

  • Pagina 3: Inhoudsopgave

    Inhoudsopgave 1 Introductie 2 Protocollen 3 Starthulp 4 Installatie 5 Cuety App 6 Remote App 7 Personalities 8 vManager 9 Minimum systeemeisen Bijlagen A API...
  • Pagina 4 ©2020 Visual Productions BV. All rights reserved. No parts of this work may be reproduced in any form or by any means - graphic, electronic, or mechanical, including photocopying, recording, taping, or infor- mation storage and retrieval systems - without the written permission of the publisher.

  • Pagina 5: Declaration Of Conformity

    Declaration of Conformity We, manufacturer Visual Productions BV, herby declare under sole responsibility, that the following devices: LPU-1 LPU-2 Is in conformity with the following EC Directives, including all amendments: EMC Directive 2004/108/EG And the following harmonized standards have been applied:...

  • Pagina 6: Introductie

    Systeem Het Cuety systeem bestaat uit de LPU hardware en de Cuety app, ge ¨ ınstalleerd op de iPad. Om de LPU met de app te verbinden dient er een Wi-Fi access point beschikbaar te zijn. Het systeem is tevens uitbreidbaar met de Cuety Remote app.

  • Pagina 7: Data Opslaan Naar Het Geheugen

    Dit betekent ook dat, wanneer een LPU wordt toegepast in een vaste instal- latie, slechts de Cuety of Cuety Remote app nodig is om een andere cue te selecteren. Als de LPU niet verbonden is met een app zal de LPU doorgaan met het afspelen van de op dat moment actieve cues.
  • Pagina 8 Het is niet mogelijk om wijzigingen aan te brengen door middel van de webinterface. Apps De belangrijkste app is de Cuety app, ontworpen voor tablets. Door middel van deze app kan de patch gemaakt worden, kunnen Cues en effecten worden geprogrammeerd en kunnen de playbacks aangestuurd worden als een live licht- tafel.
  • Pagina 9 In sommige situaties is de uitgebreide app niet nodig, en hoeven er geen details aangepast te worden aan de lichtshow. Soms is een simpele manier van kiezen tussen voorgeprogrammeerde cues gewenst. In dit geval kan de Cuety Remote app gebruikt worden.

  • Pagina 10: Wat Zit Er In De Doos

    De Cuety en Cuety Remote app zijn ook beschikbaar voor desktop compu- ters draaiend op Windows, macOS of Ubuntu Linux. Deze versies kunnen gedownload worden van http://www.visualproductions.nl/downloads/ (fi- guur 1.4). De Cuety app vereist een verticale resolutie van minimaal 1080 pixels. (FullHD) Wat zit er in de doos? De verpakking van de LPU bevat de volgende items (Zie figuur 1.5):...
  • Pagina 11 Figuur 1.5: LPU verpakking inhoud Versies Tijdens het schrijven van deze handleiding was de Cuety app versie 1.14, de Cuety Remote app versie 1.09 en de LPU firmware versie 1.25. Verdere hulp Er zijn diverse instructie videos beschikbaar op het Visual Productions YouTube kanaal (figuur 1.6) http://youtube.com/c/visualproductionsbvhaarlem Deze...
  • Pagina 12 Figuur 1.6: YouTube channel Voor verdere hulp kan het forum geraadpleegd worden op http://forum.visualproductions. nl/forum/ Zie figuur 1.7...
  • Pagina 13 Figuur 1.7: Forum...

  • Pagina 14: Protocollen

    Hoofdstuk 2 Protocollen De LPU-1 en LPU-2 beschikken over een DMX uitgang door middel van de 3-polige XLR aansluiting op het apparaat. Art-Net en sACN kunnen beide ook ingeschakeld worden om de DMX data over het netwerk uit te sturen. Dit hoofdstuk legt uit wat al deze verschillende protocollen zijn.
  • Pagina 15 Figuur 2.1: DMX example Hoeveel DMX kanalen een lamp gebruikt hangt altijd af van het merk en model. Vaak heeft een lamp ook nog verschillende DMX modi. Een simpele RGB lamp kan bijvoorbeeld een 3-kanaal modus hebben, waarbij de 3 kanalen de kleuren rood, groen en blauw aansturen.
  • Pagina 16 sACN Het ”streaming Architecture of Control Networks”(sACN) protocol wordt ge- bruikt om DMX-512 data over een TCP/IP verbinding te zenden. Het protocol is gespecificeerd in de ANSI E1.31-2009 standard. Het sACN protocol ondersteund multi-cast om de beschikbare netwerk band- breedte efficient te gebruiken. sACN kan in- en uitgeschakeld worden in het Options menu, zie sectie 5.1.

  • Pagina 17: Starthulp

    Hoofdstuk 3 Starthulp Dit hoofdstuk biedt een korte stap-voor-stap instructie om je Cuety systeem werkend te krijgen. Alle stappen zijn verder uitgelegd in detail in de hierna volgende hoofdstukken. In dit starthulp voorbeeld gebruiken we een 3 kanaals RGB lamp welke is ingesteld op start adres 1.
  • Pagina 18 Er wordt hier vanuit gegaan dat de tablet al met het Wi-Fi netwerk is verbonden. Start de Cuety applicatie op de tablet en ga naar het ’OPTI- ONS’ scherm. Selecteer de LPU in de lijst. Er zou nu een groene LED te zien moeten zijn in de Cuety applicatie (rechts naast de ’OPTIONS’...
  • Pagina 19 5. Edit Verlaat het ’PATCH’ scherm, en ga terug naar het hoofd (playback) scherm. Druk op de ’EDIT’ knop en selecteer een playback cel. Dit opent het ’EDIT’ scherm. Selecteer de fixture en stel wat RGB waardes in, in de ’programmer’ onderaan. Druk op ’ADD’ voor 1 seconde om een cue toe te voegen en gelijk de RGB waardes hierin op te nemen.

  • Pagina 20: Installatie

    Hoofdstuk 4 Installatie Dit hoofdstuk behandelt het installeren van de LPU. Bevestigen Het apparaat kan worden neergezet of op een DIN rail bevestigd worden. Het apparaat is voorbereid om op een DIN rail bevestigd te worden met de ’DIN rail holder TSH 35’ accessoire van Bopla. (Artikelnummer 22035000) Figuur 4.1: Bopla DIN rail adapter Deze adapter is onder andere verkrijgbaar bij: •...
  • Pagina 21 Wanneer Cuety op een desktop OS gebruikt wordt (Windows, macOS, Ubuntu) kan ook gebruik worden gemaakt van een directe verbinding tussen de LPU en de desktopcomputer.
  • Pagina 22 Wanneer gebruik wordt gemaakt van statische IP adressen is het belangrijk dat ieder apparaat op het netwerk een uniek IP adres gebruikt. Het IP adres van de LPU kan ook aangepast worden vanuit de Cuety app. 4.4.2 Reset Door de resetknop (figuur 4.5) van het apparaat langer dan 3 seconden in de...

  • Pagina 23: Cuety App

    Hoofdstuk 5 Cuety App Met de Cuety App wordt de lichtshow geprogrammeerd en live bediend. op: de LPU hardware moet zijn verbonden met de app om een patch te kunnen maken of om cues te programmeren. Opties Om verbinding te maken met de LPU hardware, moet eerst het ’OPTIONS’...
  • Pagina 24 LPU in oranje weergegeven worden. De LPU is dan niet te gebruiken tot deze zich weer binnen het netwerkbereik bevindt. Dit kan ingesteld worden door middel van de Cuety app of de vManager app. Om de LPU weer op DHCP te zetten, kan de resetknop kort worden ingedrukt, de LED zal hierbij rood worden.
  • Pagina 25 Art-Net & sACN Het is mogelijk om de Art-Net en/of sACN protocollen te gebruiken. Deze protocollen zijn niet benodigd voor normaal gebruik van het Cuety systeem. De protocollen maken het mogelijk om bijvoorbeeld verbinding te maken met een 3D visualiser om de lichtset in 3D weer te geven.
  • Pagina 26 Importeren van Cuelux Het is mogelijk om een showbestand van Cuelux te importeren. Cuelux is andere lichtstuursoftware gemaakt door Visual Productions. Na het kopi ¨ e ren van het Cuelux showbestand naar de tablet of desktop computer zal dit verschijnen in de lijst van showbestanden in de Cuety app.
  • Pagina 27 Patch Na het succesvol verbinden met de hardware is de logische volgende stap een patch maken. Een patch is een configuratie waarin Cuety verteld wordt welke DMX lampen er gebruikt worden. Cuety ondersteunt een maximum van 64 lampen. Deze lampen kunnen van vele verschillende types en merken zijn.
  • Pagina 28 In Cuety kan een lamp maximaal 27 kanalen hebben. ´ E´ e n vast kleurenwiel, ´ e ´ e n gobo wiel en ´ e ´ e n prisma worden ondersteund. Alle extra attributen worden niet...
  • Pagina 29 Cuety, wordt aangeraden om de Cuelux licht- sturing te gebruiken. (Voor meer informatie, zie http://www.visualproductions.

  • Pagina 30: Properties

    Figuur 5.6: Playback scherm Om de intensiteit en snelheid van een playback te veranderen, moet eerst de juiste bank geselecteerd worden. De blauwe balk laat zien welke bank momenteel geselecteerd is. De bank kan verplaatst worden door drie vingers te gebruiken (op een tablet), of het scroll wiel of de PageUp/PageDown toetsen te gebruiken (op Windows, macOS &...
  • Pagina 31 5.3.3 Blackout De ’Blackout’ functie kan ingeschakeld worden door op het ’Visual Productions’ logo te drukken in het hoofdscherm. Het paarse icoon zal rood knipperen om aan te geven dat blackout actief is, zie figuur 5.7.
  • Pagina 32 Het is ook mogelijk om meerdere cues samen een looplicht te laten vormen, bijvoorbeeld voor een discofeest. Om een looplicht te maken moeten er een aantal cues gemaakt worden, en moet Cuety ingesteld worden om de cuelist automatisch af te laten spelen.
  • Pagina 33 De ’Add’ en ’Remove’ knoppen veranderen het aantal cues in de playback. Een nieuw toegevoegde cue is nog leeg. Door de ’Remove’ knop langer dan een seconde in te drukken worden alle cues in een playback verwijderd. Wanneer een cue geselecteerd wordt, kunnen de eigenschappen van deze cue aangepast worden door middel van de ’Rename’, ’Condition’, ’Delay’...
  • Pagina 34 Om een cue aan te passen moet eerst de inhoud van de cue terug gebracht worden naar de programmer met de ’Load’ knop. Hierna is de procedure het- zelfde als bij het maken van een nieuwe cue. De waardes van de programmer moeten eerst aangepast worden, en kunnen dan opgeslagen worden in de cue met de ’Record’...
  • Pagina 35 Er zijn ook FX voor RGB kleurmixen, een regenboog effect bijvoorbeeld. FX be- staat ook voor het intensiteit attribuut. De intensiteit effecten kunnen gebruikt worden om snel een looplicht te cre ¨ e eren met de ’Phase’ parameter.

  • Pagina 36: Remote App

    Hoofdstuk 6 Remote App De Cuety Remote app (figuur 6.1) is een hulpmiddel om de LPU aan te sturen. De Cuety Remote app laat niet toe om instellingen te veranderen binnen de controller. Er wordt vanuit gegaan dat de LPU al geprogrammeerd is door middel van de Cuety app.
  • Pagina 37 Met de Cuety Remote app kunnen playbacks geactiveerd worden. Figuur 6.2: Settings Om de Cuety Remote app te verbinden met een LPU, moet de Settings pagina geopend worden (figuur 6.2) waarna het gewenste apparaat uit de lijst geselec- teerd kan worden.
  • Pagina 38 Figuur 6.3: Remote app op tablet De Cuety Remote app kan gebruikt worden op een tablet, zie figuur 6.3. De app is beschikbaar voor Android, iOS, Windows, macOS en Linux. Cuelux De Cuety Remote app kan ook gebruikt worden om Cuelux van Visual Pro- ductions aan te sturen.

  • Pagina 39: Personalities

    Cuety nodig is kan deze aangevraagd worden op het forum: http://forum.visualproductions.nl/forum/. Zorg er voor dat er vermeld wordt dat de personality file benodigd is voor Cuety, en zorg voor een bijgevoegde (link naar een) handleiding. Het is ook mogelijk om zelf een personality bestand te maken met de vBuil- der software.
  • Pagina 40 Om een personality bestand te maken en te gebruiken in Cuety moeten de volgende stappen gevolgd worden: • Cre ¨ e er het personality bestand door alle kanalen toe te voegen die nodig zijn voor de lamp. Een gedetailleerde beschrijving kan gevonden worden in de vBuilder handleiding.

  • Pagina 41: Vmanager

    (figuur 8.1) is gemaakt om verschillende netwerkgebaseerde lichtstu- ringen van Visual Productions te beheren. Dit software programma is beschik- baar op Microsoft Windows, macOS en Ubuntu Linux desktop computers en iOS en Android tablets en is gratis beschikbaar op de website.

  • Pagina 42: Upgrade Firmware

    knoppen zullen niet actief zijn wanneer er gewerkt wordt met een LPU, omdat ze niet van toepassing zijn op deze hardware. Blink De LED van de LPU kan ingesteld worden op snel knipperen, om een specifiek apparaat te kunnen herkennen tussen meerdere apparaten. Het snel knipperen wordt geactiveerd door dubbel te klikken op een apparaat in de apparatenlijst of door een apparaat te selecteren en op de ’Blink’...

  • Pagina 43: Minimum Systeemeisen

    Hoewel Cuety is ontworpen voor tablets, zijn er versies beschikbaar die werken op Windows, macOS en Ubuntu Linux. Deze programma’s kunnen gebruikt worden om de LPU-1 en LPU-2 te programmeren. Let op dat de Cuety soft- ware is ontworpen voor een tablet scherm in portret mode. Het scherm van een desktop of notebook computer dient een minimum van 1080 pixels in hoogte te hebben.
  • Pagina 45 Figuur A.1: Kiosc Kiosc De LPU-2 kan aangestuurd worden met OSC en UDP netwerkprotocol. Er zijn verschillende apps beschikbaar voor dit doeleind, zoals Visual Productions’ Kiosc. Kiosc is beschikbaar op Desktop en Mobiele besturingssystemen, en kan ge- download worden voor Windows, macOS, Ubuntu Linux, iOS en Android via...
  • Pagina 46 MIDI en specifieke informatie bevatten. OSC is ook ge ¨ ıntegreerd in de Cores en B-Station van Visual Productions. Het is de voorkeursmethode om apparatuur als de B-Station te verbinden met een LPU-2.
  • Pagina 47 Beschrijving Parameter Type Parameter Bereik Zet playback intensiteit /pb00/in float Krijg playback intensiteit /pb00/in bool false / true Verhoog playback intensiteit /pb00/in++ float -1.0 Verlaag playback intensiteit /pb00/in- - float -1.0 Zet playback snelheid /pb00/sp float -1.0 Krijg playback snelheid /pb00/sp bool false / true...
  • Pagina 48 Description Parameter Type Parameter Bereik Playback intensiteit /pb00/in float Playback snelheid /pb00/sp float Playback knop /pb00/bu bool false / true Playback actief /pb00/ac bool false / true Hello API /hello Blackout /blackout bool false / true TCP & UDP TCP (Transmission Control Protocol) is een protocol voor het zenden van be- richten over een Ethernet netwerk.
  • Pagina 49 Beschrijving String Parameter Bereik Voorbeeld Zet playback intensiteit pb00/in pb01/in=55 Krijg playback intensiteit pb00/in pb00/in Verhoog playback intensiteit pb00/in=++ -100 pb01/in=++10 Verlaag playback intensiteit pb00/in=- - -100 pb01/in=–10 Zet playback snelheid pb00/sp -100 pb33/sp=-20 Krijg playback snelheid pb00/sp pb00/sp Verhoog playback snelheid pb00/sp=++ -100 pb33/sp=++10...
  • Pagina 50 Description String Parameter Range Example Playback intensiteit pb00/in pb01/in=100 Playback snelheid pb00/sp pb01/sp=10 Playback knop pb00/bu pb01/bu=1 Playback actief pb00/ac pb01/ac=1 Playback cue pb00/cue pb00/cue=32 Alle intensiteit pbxx/all/intensity float Array pbxx/all/intensity=[0.25,0.75,0... Alle playback snelheid pbxx/all/speed float Array pbxx/all/speed=[0.00,0.80,0.40... Alle playback actief pbxx/all/ac int Array 0 / 1...

  • Pagina 51: Ontvangen Van Api Terugkoppeling

    Description Parameter Range Example Zet playback intensiteit /ajax/pb00/int= http://192.168.1.10/ajax/pb01/int=0.55 Krijg playback intensiteit /ajax/pb00/int http://192.168.1.10/ajax/pb01/int Verhoog playback intensiteit /ajax/pb00/int=++ http://192.168.1.10/ajax/pb01/int=++0.05 Verlaag playback intensiteit /ajax/pb00/int=- - http://192.168.1.10/ajax/pb01/int=–0.05 Zet playback snelheid /ajax/pb00/spd= -1.0 http://192.168.1.10/ajax/pb33/sp=-0.20 Krijg playback snelheid /ajax/pb00/spd http://192.168.1.10/ajax/pb33/sp Verhoog playback snelheid /ajax/pb00/spd=++ http://192.168.1.10/ajax/pb33/spd=++0.1 Verlaag playback snelheid /ajax/pb00/spd=- -...
  • Pagina 52 apparaat opslaan in een lijst. Wanneer er iets verandert in de LPU-2 (Bijvoor- beeld een playback wordt uitgezet) dan krijgen alle ’clients’ in deze lijst een bericht met de nieuwe status. De LPU-2 kan de IP adressen van maximum 4 OSC, 4 UDP en 4 TCP clients tegelijk opslaan.
  • Pagina 53 Index Adres, 28 Instructie videos, 11 Alleen-lezen, 26 Inverteren Pan/Tilt, 28 Android, 9, 43 iOS, 9, 43 API, 45 Kensington, 20 Apparaatselectie blokkeren, 24 Kiosc, 45 Apple Store, 9 Art-Net, 15, 25 Limieten, 28 Auto-sensing, 21 Linux, 43 Loop, 31 Background, 31 LPU-1, 7 Besturing Systemen, 10...
  • Pagina 54 Systeemeisen, 43 TCP, 48 Tutorials, 11 UDP, 48 vBuilder, 39 Versies, 11 Videos, 11 Virtuele Dimmer, 28 vManager, 41 Voeding, 21 Webinterface, 8 Windows, 43...
